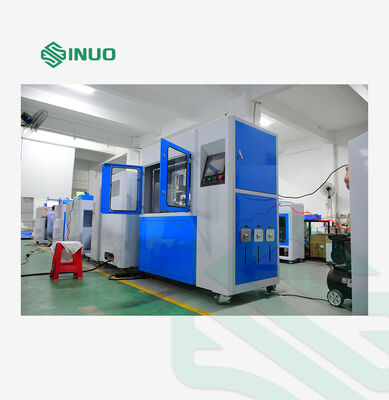

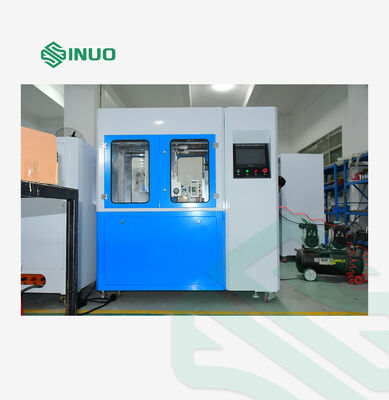

Испытатель разъемов для зарядки электромобилей по стандарту IEC 62196-1, испытатель долговечности при вытягивании и разрывной способности сервопривода

Содержание испытаний

а) Размыкание и пропускная способность; б) Нормальная работа

Диапазон испытуемых образцов

Зарядный пистолет переменного и постоянного тока

Испытательная станция

Одноместная станция

Метод электрического управления

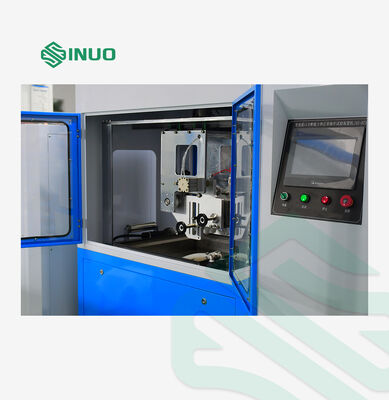

Интеллектуальное интегрированное управление ПЛК Mitsubishi, работа через 7-дюймовый цветной сенсорный интерфейс человек-машина

Режим работы

 Ручное или программное управление

Функция

Имеет функцию симуляции нормальной работы зарядного интерфейса, которая может выполнять операцию вставки и вытягивания зарядного интерфейса, а также программируемую настройку скорости испытаний, времени испытаний и количества испытаний

Приводной механизм

Серводвигатель приводит в движение движения вставки и вытягивания, а также вращательные и смачивающие движения, а вспомогательный цилиндр реализует открытие и закрытие механизма блокировки переключателя.

Зажим для образца и метод зажима

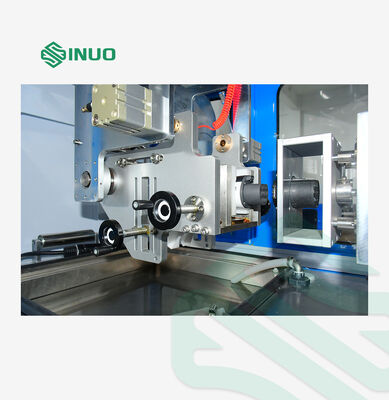

Механический зажим, трехмерный регулируемый зажим X/Y/Z, регулируемое положение точки зажима, универсальный зажим, подходящий для зарядных интерфейсов переменного/постоянного тока национальных, американских и европейских стандартов


Автоматическое переворачивание

Оснащен автоматическим механизмом переворачивания на зажиме зарядного пистолета, который может переворачиваться на 90°, а время удержания при переворачивании может быть установлено произвольно в диапазоне (0 ~ 600) с, что позволяет проводить испытания на погружение в раствор в соответствии с пунктом 23.3.2 стандарта IEC 62196-1:2022.

Количество испытаний

0~999999 раз, может быть установлено заранее, автоматически останавливается при достижении установленного значения

Время проведения тока при пробивной способности

1-999,9 с, может быть установлено заранее (стандарт требует, чтобы электрический контакт поддерживался не более 4 с и не менее 2 с)

Скорость вставки и вытягивания

0-10 раз/мин, может быть установлено заранее (3,75 цикла/мин, 7,5 ходов/мин)

Ход испытания

0-150 мм, может быть установлено заранее (расстояние между испытательной вилкой и испытательной розеткой ≥50 мм)

Скорость испытания

0-1100 мм/с может быть установлено напрямую на сенсорном экране

Отображение значения силы

Оснащен датчиком силы диапазона 50 кг, который может отслеживать значение силы в реальном времени, формировать кривую сила-время, отображать максимальную силу вставки и силу извлечения, а также отображать текущее значение силы, диапазон значения силы (0 ~ 500) Н

Блокирующее устройство

Имеет функцию автоматического нажатия механического блокирующего устройства для имитации нормальных условий эксплуатации.

Емкость для раствора

Оснащен одной емкостью для раствора, которая может вмещать имитирующий раствор соли и пыли в соответствии с пунктом 23.3.2 стандарта IEC 62196-1:2022, обратите внимание, что раствор должен быть подготовлен пользователем

Требования к погружению в раствор

Могут быть установлены количество погружений, время погружения, время сушки, количество вставок и вытягиваний, а также количество циклов

Нагрузка

Внешняя, может работать с SN2217-480V250A

Функция обнаружения

При подключенной нагрузке может осуществлять сигнализацию об обрыве цепи и записывать текущее время.

Защита безопасности

Защита от заземления, защита от короткого замыкания, защита от перегрузки
