10kA короткозамыкающий тест на токовую устойчивость -- IEC 62196-1

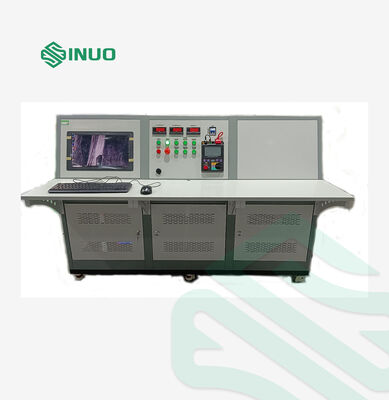

Тестер тока короткого замыканияЭто специальное устройство, предназначенное для проведения испытаний на устойчивость к току короткого замыкания электрического оборудования, такого как зарядные пистолеты для электромобилей, автоматические выключатели, распределительные трансформаторы, блоки кольцевой сети, кабельные распределительные коробки и разъемы.Он полностью соответствует требованиям проверочных испытаний на выдержку тока короткого замыкания, указанным в соответствующих разделахМЭК 62196-1:2025.

Система включает в себя промышленный универсальный компьютер для отображения и настройки параметров, контроллер ПЛК для управления процессом и карту сбора данных для измерения формы сигнала. Он обеспечивает испытательный ток до10 кА.

Источник питания переменного тока использует мощный источник питания переменного тока с несколькими магнитными цепями и адаптивным контуром управления током. В режиме проверки напряжения используется изолированная суперпозиция напряжений, поддерживающая максимальное испытательное напряжение1000 В.

Оборудование обеспечивает удобное управление, быструю установку продукта, автоматическое тестирование, функции автоматического принятия решения, а также высокий уровень интеллекта и надежности.

• Оборудован промышленным многофункциональным компьютером для отображения параметров и визуализации сигналов в реальном времени, с понятным и интуитивно понятным интерфейсом.
• Высокоскоростной сбор данных позволяет отслеживать формы сигналов тока в режиме реального времени с временным разрешением на уровне микросекунд (мкс).
• Источник тока использует источник питания переменного тока с несколькими магнитными цепями и цифровым управлением, обеспечивающий высокую точность и превосходную стабильность.
• В напряжении используется изолированная конструкция, создающая разность потенциалов 1000 В с корпусом оборудования (клеммой заземления) при одновременном снижении энергопотребления.
• Поддерживает тестирование токов перегрузки в 2,0/2,5/3,0/3,5/4,0/5,0/8,0/10 раз превышающих номинальный ток (т. е. 50–10 000 А).
• Совместимость с тестированием различных характеристик устройств.
• Способен измерять и записывать взаимосвязь между током и временем.
• Имеет комплексные функции защиты, включая защиту от перенапряжения и перегрузки по току, которые автоматически отключают выходной сигнал и при срабатывании вызывают звуковую и визуальную сигнализацию.

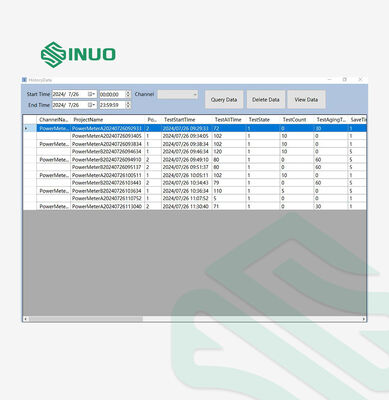

• Записывает данные испытаний в режиме реального времени для удобства просмотра и отслеживания.
