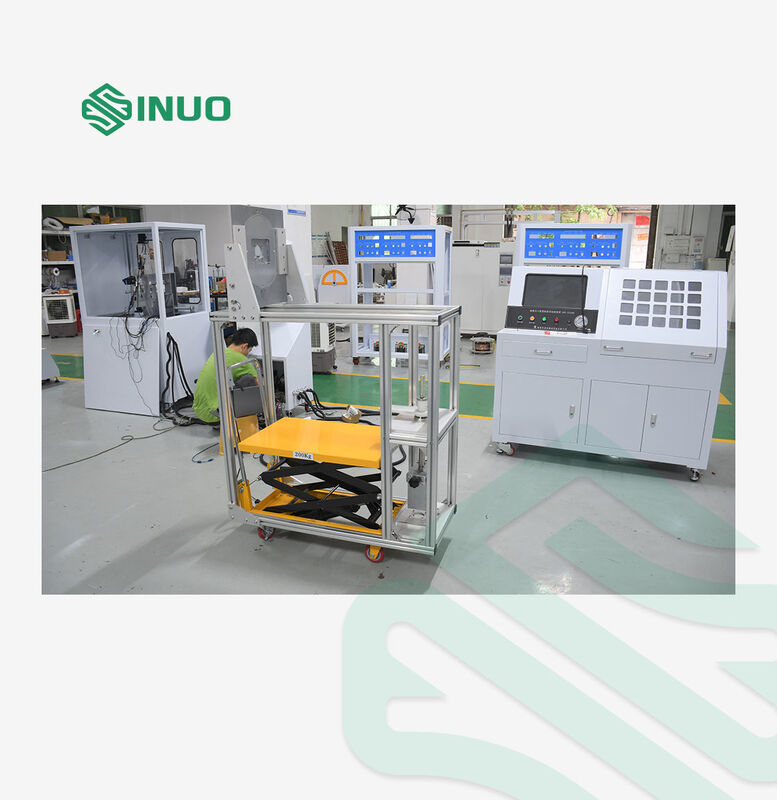

IEC 62196-1 Электромоторный зарядное соединительное устройство для испытания механической нагрузки

Ограничение проб:Коннекторы для зарядки

Цель испытания:Коннектор зарядки должен быть спроектирован таким образом, чтобы зарядный пистолет был легко вставлен и снят, и должен предотвращать отключение пистолета от розетки при нормальной работе.Данное испытание проверяет, соответствует ли максимальная сила, необходимая для вытягивания заряжающего пистолета из розетки, установленным стандартным пределам..

Принцип испытания:Максимальная сила вытягивания розетки: применяется совокупная сила из стандартных специфицированных весов (основные весы, дополнительные весы,крюки и зажимательные приспособления) и сборка испытательной розетки на испытательную розетку; вытяжка должна быть отделена от розетки.

Окружающая среда:Рабочая температура: 5°35°C; влажность: 30%~90%RH

Испытательная станция	Одна станция

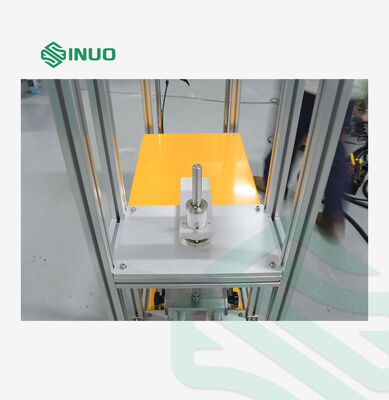

Конфигурация габарита	Изготавливается из стали S136. Штифтовой размеры изготовлены по минимальным стандартным размерам с толерантностью +0,01 / 0 мм, толерантностью расстояния между центрами ±0,05 мм и шероховатостью поверхности Ra 0,8 мкм. Гейдж - дополнительный аксессуар.
Испытательные предметы	7.11.8: Испытание механической нагрузки на зарядные разъемы / Пункт 14.1.6 (IEC 62196) 7.15.1.1: Испытание блокировочного устройства / пункт 14.1.5 (IEC 62196) 7.17.1 d) e) f): Испытание силовой тяги / пункт 14.1.5 (IEC 62196)
Основные технические параметры испытателя механической нагрузки на зарядное соединение
Диаграмма настройки испытания

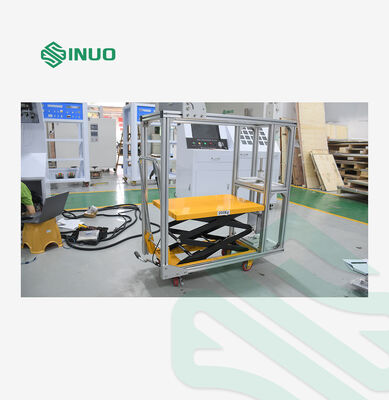

Продолжительность хранения	60 секунд. реализуется гидравлическим цилиндром, приводящим поднос для подъема веса; время контролируется вручную.

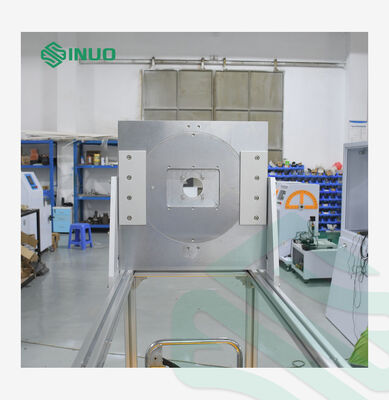

Циклы испытаний	4 раза, по одному испытанию в каждом интервале 90° вокруг горизонтальной оси, ручная работа.
Конфигурация массы механической нагрузки	165N: 1 часть основного веса 148,5N + 1 часть дополнительного веса 16,5N 300N: 1 часть 270N основного веса + 1 часть 30N дополнительного веса 440N: 1 часть 396N основного веса + 1 часть 44N дополнительного веса 660N: 1 часть 594N основного веса + 1 часть 66N дополнительного веса 750N: 1 часть основного веса 675N + 1 часть дополнительного веса 75N Примечание: В вес основных весов входит масса крюка; целевая сила нагрузки достигается путем свертывания и сочетания различных весов.
Основные технические параметры испытания зажигательного устройства
Диаграмма настройки испытания
Время испытания	Вес поднимается и опускается с помощью гидравлического цилиндрового подъемника; время управляется вручную.
Выбор испытательной нагрузки	См. таблицу 7
Требование к испытанию	При испытании блокировочное устройство должно быть разблокировано.
Конфигурация тяговой силы и веса	Пушка для зарядки переменного тока: 100N (90N + 10N) Пистолет для зарядки постоянного тока: 140N (126N + 14N)

• Полное соответствие IEC 62196
  Поддерживает силу вытягивания, устройство зажимания и испытания механической нагрузки; данные испытаний, принятые SGS/TÜV для глобальной сертификации.
• Все в одном решении испытаний переменного тока и постоянного тока
  Одна станция охватывает зарядные пушки переменного тока и постоянного тока с многоразовыми весами (100N ≈ 750N), сокращая расходы на дополнительное оборудование и лабораторное пространство.
• Высокоточный опциональный габарит S136
  Противоржавеющий стальной штиф S136 с узкой терпимостью обеспечивает повторные, точные результаты испытаний.
• Легкая и стабильная ручная работа
  Гидравлическая подъемная работа с регулируемым временем задержания 60 секунд; 4-направленное горизонтальное испытание на 90°, поддерживаемое руководством по эксплуатации и дистанционным видеонаведением.
• Широкая адаптация к условиям труда
  Устойчивая производительность при температуре 5°35°C, 30%~90% RH; не требуется дополнительная мощность для нагрузки.
