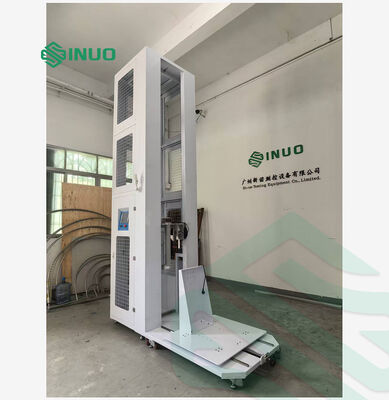

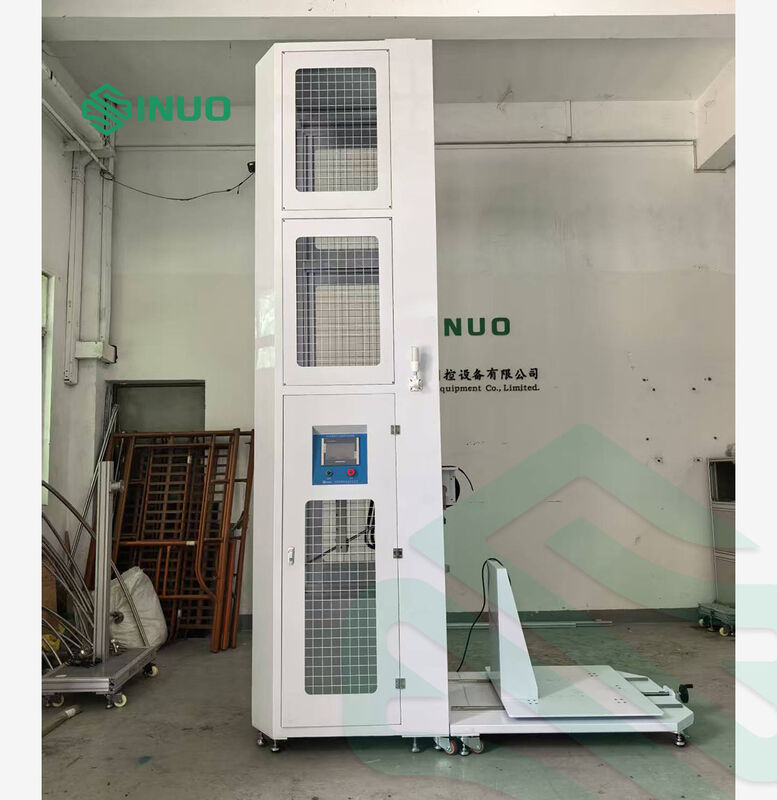

Устройство для испытания на удар с зарядной колонкой с маятником для заряжающей колонки с маятником для испытания IEC 61851 IK

Данное устройство для испытаний на удар с маятником зарядной колонны специально разработано для проведения испытаний механической прочности зарядной колонны электромобиля и распределительных шкафов электроэнергии.Он поддерживает два стандартных режима испытаний на столкновения: удар маятника и удар с вертикальным ударным молотком.точно моделирует воздействие внешних механических столкновений на корпуса оборудования;Оборудована интуитивно понятным интерфейсом работы с помощью касания и надежной функцией торможения при вторичном ударе, машина обеспечивает стабильное,повторные результаты испытаний для проверки прочности конструкции зарядной коробки для электромобилей.

1.IEC 61851-1:2017 Система проводящей зарядки электромобилей Часть 1: Общие требования, пункт 12.11

2.IEC 60068-2-75:2014 Экологические испытания ¢ Часть 2-75: Испытания ¢ Испытание Eh: Испытания с молотком

3.IEC 62262:2021 Степень защиты, обеспечиваемая корпусами для электрического оборудования от внешних механических воздействий (код IK)

4.IEC 62477-1:2022 Требования безопасности для систем и оборудования электронных преобразователей мощности ¢ Часть 1: Общие положения, пункт 5.2.2.4.3

5.IEC 62439-7:2022 Промышленные коммуникационные сети ¢ Сети автоматизации высокой доступности ¢ Часть 7: Протокол кольцевой избыточности, пункт 10.2.701.2

Это оборудование предназначено для проведения испытаний механической прочности зарядных батарей электромобилей и распределительных шкафов для систем зарядки электромобилей.

Испытание Eha (Удар с маятником): Взрывная масса свободно освобождается с установленной высоты вдоль 1-метровой руки маятника.Гравитационная потенциальная энергия преобразуется в кинетическую энергию для завершения испытания удара на образец.

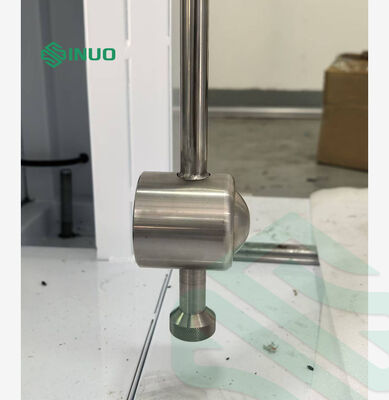

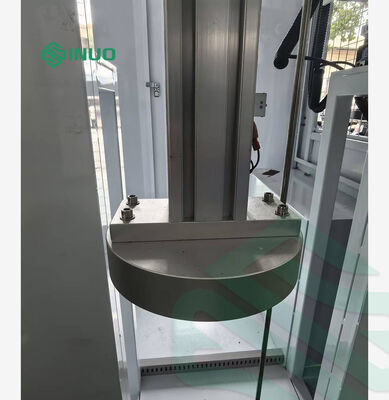

Испытание Ehc (Vertical Drop Hammer Impact): ударный вес падает вертикально от покоя на заданной высоте вдоль проводящей трубы на горизонтальную поверхность пробной части.Преобразование гравитационной потенциальной энергии в кинетическую энергию реализует испытания на удар образца.

Диаграмма структуры:

• Интегрированный двойной режим испытания
Он сочетает в себе боковое воздействие маятника и вертикальное падение молотком в одной машине, имитируя реальные столкновения и падающие объекты на зарядные свай.экономия площади и затрат на закупки.

• Энергия удара, соответствующая стандарту
Поддерживает 5J и 20J энергии удара, соответствующие классам IK08 и IK10, полностью соответствующие стандартам испытаний IEC. Данные испытаний могут быть непосредственно использованы для сертификации продукции.

• Функция защиты от вторичного удара
Он автоматически блокирует отскакивающее маятник после одного удара, чтобы избежать повторных ударов по образцам, обеспечивая точные и повторяемые результаты испытаний.

• Интеллектуальное сенсорное управление с дистанционным управлением
Все параметры, такие как высота удара и задержка торможения, настроены на сенсорном экране.Защита от перегрузки двигателя и защиты от утечек.

• Широкий регулируемый диапазон испытаний
Высота удара может регулироваться электрически от 300 мм до 2000 мм. Платформа проб 1,0 м × 1,2 м подходит для большинства стеновых и стоявших на полу зарядных свай.

• Гибкая и стабильная структура
Оснащенный замкнутыми колесами и поддерживающими ногами, весь агрегат можно перемещать на разные рабочие места и крепко закреплять во время испытаний.Платформа поддерживает быстрый демонтаж для больших зарядных шкафов.

• Полный стандартный аксессуар
Имеет стандартную руку маятника, несколько голов и рукава для испытаний 5J и 20J, готовые к использованию сразу после доставки.
