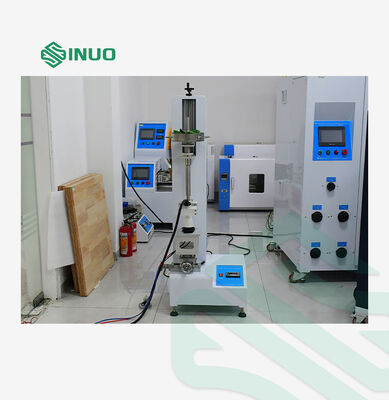

Устройство для испытания силы оттягивания для электромобилей с разъемом зарядки.

Этот тестер силы извлечения, разработанный в соответствии со стандартом IEC 62196-3:2026, пункт 16.16, специально применяется для проверки силы вставки интерфейсов зарядки электромобилей. Он проверяет, соответствует ли максимальная сила соединения между зарядным пистолетом и входным отверстием транспортного средства стандартным требованиям: закрепите зарядный пистолет вертикально, нагрузите на него стандартный основной груз, затем позвольте грузу массой 0,8 кг свободно упасть с высоты 5 см, чтобы ударить основной вес, и после удара зарядный пистолет должен быть полностью вставлен во входное отверстие в указанное положение контакта.

Испытательная станция	Одна станция

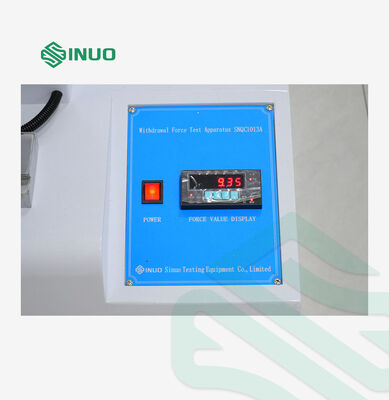

Метод управления	Ручной, прибор отображает данные о силе в реальном времени.
Метод подъема	Руководство
Дополнительный метод сброса веса	Руководство
Контроль значения силы	Датчик пульсового давления + дисплей прибора

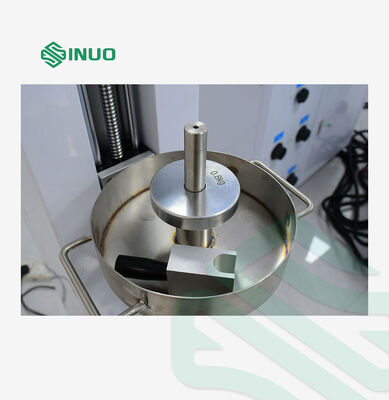

Весовая конфигурация	Основной вес зарядного пистолета переменного тока: 9,2 кг. Основной вес зарядного пистолета постоянного тока: 13,2 кг. Дополнительный вес: 0,8 кг. Примечание. В вес основного груза входит вес зажима, направляющего стержня, стального шарового резервуара и образца зарядного пистолета. Вес основной гири без учета образца составляет около 4 кг. Кроме того, стальные шарики массой 10 кг предназначены для точной настройки веса таким образом, чтобы вес всего основного груза соответствовал требованиям к усилию вставки пистолетов переменного или постоянного тока.
Дополнительная высота сброса груза	5 см
Вставить начальное позиционирование	Прецизионное позиционирование направляющих и длинных линейных направляющих.

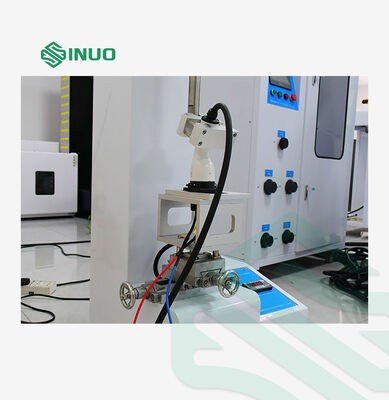

Крепление для зарядного пистолета	Зажимная ручка, направление регулируется так, чтобы головка пистолета была направлена ​​вертикально вниз.

Свободное падение груза массой 0,8 кг с высоты 5 см определяется пунктом 16.16 стандарта IEC 62196-3:2026 для проверки удара при вставке во входное отверстие для зарядки электромобилей, а SNQC1013A является специальным тестером для проведения этого стандартного испытания. Падающий груз имитирует инерционное воздействие, когда пользователи подключают зарядные пистолеты, проверяя, может ли зарядный пистолет зафиксироваться в положении полного контакта после удара. Отсутствие этого стандартного испытания на падение приведет к неравномерному сопротивлению вилки, плохому контакту и термическим рискам во время зарядки, что приведет к сбою сертификации и проблемам с безопасностью после продажи, поэтому SNQC1013A является незаменимым оборудованием для контроля качества для проверки правильности установки зарядного отверстия.
