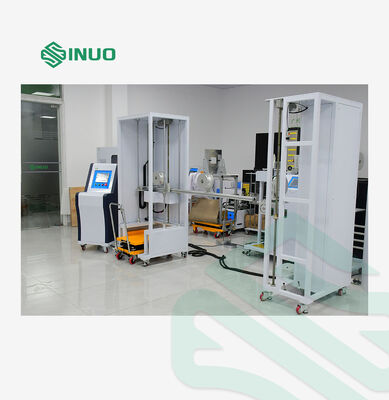

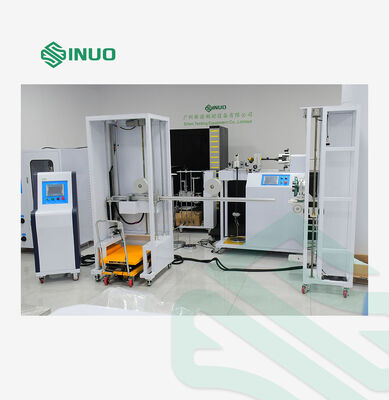

IEC 61851-23 Кабельное закрепление Прибор для испытания тяговой силы и крутящего момента для зарядных станций переменного тока / постоянного тока для электромобилей

Этот аппаратспециально используется для проведения испытаний на тяговое усилие и крутящий момент крепления кабеля на зарядных станциях переменного и постоянного тока электромобилей., чтобы проверить и оценить, может ли крепление кабеля или устройство фиксации кабеля зарядной станции эффективно освободить проводники на клеммах от тянущей силы и крутящего момента, а также проверить его способность выдерживать указанную растягивающую силу и крутящий момент, как того требуют стандарты. В оборудовании используется автоматическое управление ПЛК и привод двигателя, обеспечивающие стабильную производительность и высокую точность испытаний, что полностью соответствует стандартным требованиям к испытаниям надежности крепления кабеля зарядной станции для электромобилей.

Он спроектирован и изготовлен в соответствии со стандартом IEC 61851-23:2023, пункт 11.6.102, рисунок 110, рисунок 111 и таблица 114.

Тестовый контент	Испытания на растяжение и крутящий момент кабеля зарядной станции для электромобилей

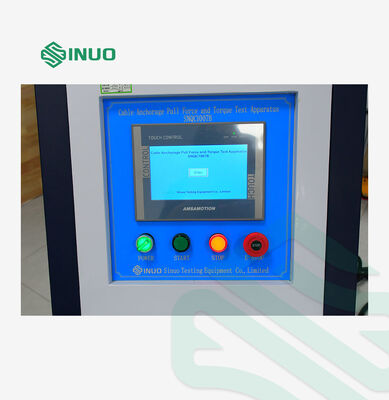

Режим работы управления	Автоматическое управление ПЛК, работа с сенсорным экраном
Режим вождения	Электрический
Потяните применить	Соответствует спецификациям 160 Н, 200 Н, 240 Н, 250 Н, 500 Н, реализованным путем наложения весов.
Применить крутящий момент	Соответствует спецификациям 0,6 Н·м, 0,7 Н·м, 1,4 Н·м, 2,7 Н·м, 5,4 Н·м, 11,0 Н·м, 16,3 Н·м, реализованным путем суперпозиции весов.

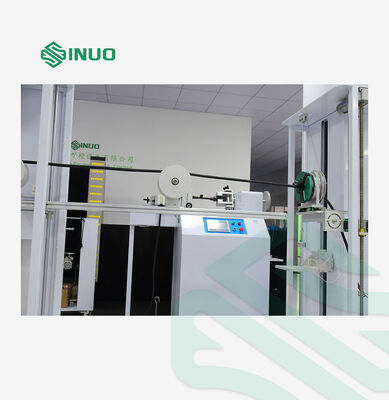

Моментное колесо	R100мм(Ф200мм) ±0,5мм
Частота растяжения	1 раз/с, фактическое время вытягивания определяется по электрическому сигналу
Циклы вытягивания	1-999999 циклов, можно установить заранее, по умолчанию 100±1 цикл.
Время приложения крутящего момента	0-99H59M59S, можно установить заранее
Защита от сбоя питания	С функцией памяти для хранения данных при отключении питания
приспособление	Универсальный зажим, один комплект
Таблица выбора соответствия веса
Дополнительная конфигурация	Оборудование имеет регулируемую высоту крепления в диапазоне от 500 до 1200 мм (т. е. положение вывода кабеля), что позволяет ему соответствовать требованиям испытаний зарядных станций с различными положениями вывода кабеля.

• Управление ПЛК + привод двигателя
• Стабильная тяговая сила за счет грузов; крутящий момент через комбинацию грузов + моментный рычаг
• Предварительно устанавливаемые циклы вытягивания и продолжительность теста крутящего момента; автоматическая остановка после завершения
• Максимально допустимое смещение зарядного кабеля электромобиля после испытания соответствует стандартным ограничениям.
• Совместимость с образцами зарядных станций, оснащенными зарядными кабелями различной длины.

• Электропитание: 220 В переменного тока ± 10 % / 50–60 Гц, 1 кВт.
• Рабочая температура: 0–40 ℃
• Влажность: 30–90 % относительной влажности.
• Размеры: ок. Ш4000×Д600×В1850мм
• Вес: ок. 300 кг
