Оборудование для испытаний соединителя EV

Система испытаний на герметичность зарядного пистолета и водопроводной трубы, соответствующая IEC 62196-3-1

Система испытаний на герметичность зарядного пистолета и водопроводной трубы, соответствующая IEC 62196-3-1

Наименование марки:	Sinuo
Номер модели:	SNQC1017A
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Точность датчика:

00,055%

Электрический режим управления:

Управление PLC умное

Эксплуатационное давление воздуха:

0,6-0,8МПа

Каналы параметров:

64 канала (1~64)

Настройка испытательного цикла:

0-999s

Сопротивление давлению:

1 МПа

Упаковывая детали:

фанера

Поставка способности:

10 комплектов в месяц

Выделить:

Зарядное устройство для электромобилей

соответствующее стандарту IEC 62196-3-1

Система испытания герметичности соединителя электромобиля

Описание продукта

IEC 62196-3-1 Соответствующая системе испытаний герметичности пушки зарядки и водопровода

Соблюдение стандартов и положений

Пункт 101.6 (испытание сверхдавления)
GB/T20234.1-2023
Испытание по классу GB/T4208-2017 IPX7

Информация о продукте

Специфика и ограничения

Зарядное оружие с системами жидкостного охлаждения и зарядное оружие со степенью защиты IP эквивалентной IPX7.

Цель испытания

Эта машина в основном используется для выполнения испытаний на сопротивление давлению и утечки для проверки герметичности заряжающих пистолетов с жидкостным охлаждением и тех, которые имеют рейтинг защиты IP выше IPX4.

Принцип испытания

Испытание положительного давления (прямое давление):

С помощью системы управления ПЛК высокоточные датчики давления собирают данные давления в режиме реального времени из газопровода, подключенного к уплотнительному компоненту образца.Система проходит цикл давления → давления → давленияВо время фазы хранения он проверяет, соответствует ли понижение давления, обнаруженное датчиком, критериям испытания, подтверждая таким образом эффективность уплотнения трубопровода пробы.
Испытание дифференциального давления (дифференциального давления):

С помощью системы управления ПЛК высокоточные датчики давления собирают данные давления в режиме реального времени из газопровода, подключенного к герметичной камере, имитируя номинальное давление IPX7 (150 кПа).Система проходит цикл давления → давления → давленияВ период ожидания он проверяет, соответствует ли снижение давления, обнаруженное датчиком, критериям испытания.таким образом, подтверждая защиту и герметичность корпуса образца (с использованием специального вспомогательного светильника для обеспечения открытости внутреннего корпуса внешней среде).

Технические параметры

Испытательная станция	Одной станции (двухканальной)
Электрический режим управления	Интеллектуальное управление ПЛК с 7-дюймовым цветовым сенсорным интерфейсом, с 32-разрядным сбором и записью данных, сканером штрих-кода, дисплеем кривой давления и времени, генерацией отчетов о испытаниях,и функции печати.
Спецификации испытательного давления	Канал положительного давления: 0-600 кПа, соотношение разрешения: 0,001 кПа (конфигурируемое с 0-4 запятой); датчик выдерживает давление: 3 × полная шкала. Дифференциальный канал давления: 0 ‰ 2000 Pa, соотношение разрешения: 0,1 Pa (0 ‰ 4 знаков после десятичной запятой, настраиваемые); датчик выдерживает давление: 13,8 MPa. Устройство подключено к внешнему компрессору воздуха. Давление предварительно регулируется через регулятор давления на панели оборудования (до значения, выше испытательного давления),затем точно управляется встроенным пропорциональным клапаном давления для регулирования входящего давления продукта, с параметрами, настраиваемыми через сенсорный экран.
Точность датчика	00,055%
Доступные единицы давления	kPa, kg/cm2, PSI, mbar, bar, Torr, mmH2O, mmHg
Доступные соединения утечки	Pa, Pa/s, mL/s, mL/min, L/min, Pa·m3/s
Режимы испытаний	1. Положительное давление для труб жидкостного охлаждения: подключите устройство к трубке пробы.Закройте клапан и поддержите давление. Контролировать падение давления в течение установленного периода времени. Если падение превышает допустимый предел, срабатывает сигнализация; нажмите сброс давления, чтобы освободить давление. Если испытание проходит, давление автоматически освобождается. 2. Испытание IP-оценки корпуса: поместите образец в специальную верхнюю и нижнюю формы. Нажмите начало, чтобы начать испытание; пневматический цилиндр автоматически нажимает вниз, чтобы сформировать запечатанную камеру.Применить положительное давление на разрыв между формой и образца зарядного пистолетаПосле достижения целевого давления закрыть клапан и удержать давление.Сигнализация срабатывает, если падение превышает допустимый пределЕсли испытание пройдет, давление будет автоматически высвобождаться.
Среднее измерение	Сухой воздух, подаваемый воздушным компрессором с давлением 0,6−0,8 МПа.
Метод контроля давления	Управляется пропорциональным клапаном давления.
Время удержания давления	Регулируемое от 0999,9 с (в секундах), отображаемое на сенсорном экране.

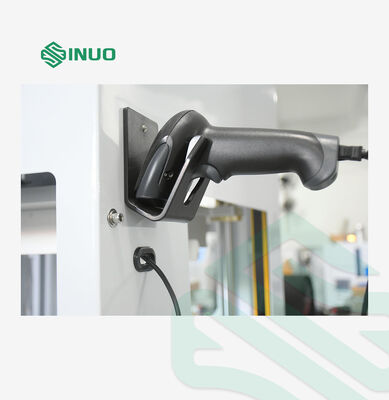

Процесс испытаний	Испытание на одном касании начинается после сканирования штрих-кода; результаты испытания записываются в компьютер.
Рабочее давление воздуха	00,6 ‰ 0,8 МПа

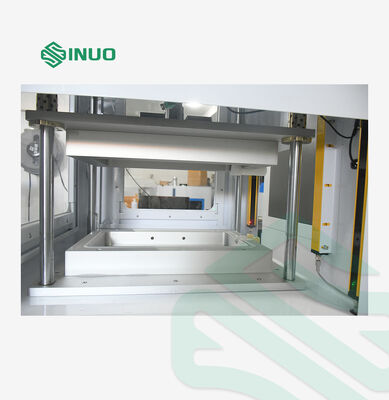

Установка образца	Включает в себя один набор форм для профиля, помещенных в большую вакуумную камеру (вынимаемую).
Стыковочные соединители	Настраиваемый
Помощная установка с высокой утечкой	Один комплект, предназначенный для того, чтобы позволить внутренней части корпуса зарядного пистолета общаться с внешней средой.
Параметры каналов	Можно хранить до 64 групп (1~64) параметров испытания
Настройка испытательного цикла	Регулируется от 0 до 999 секунд.
Дисплей кривой давления и времени	Отображение в реальном времени с помощью программного обеспечения для сбора данных на сенсорном экране

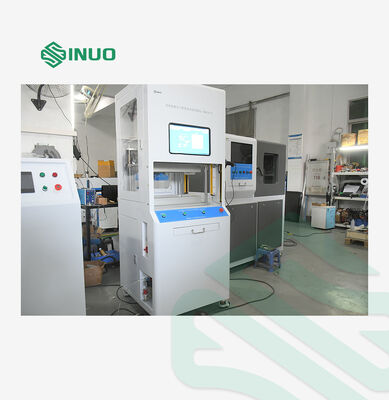

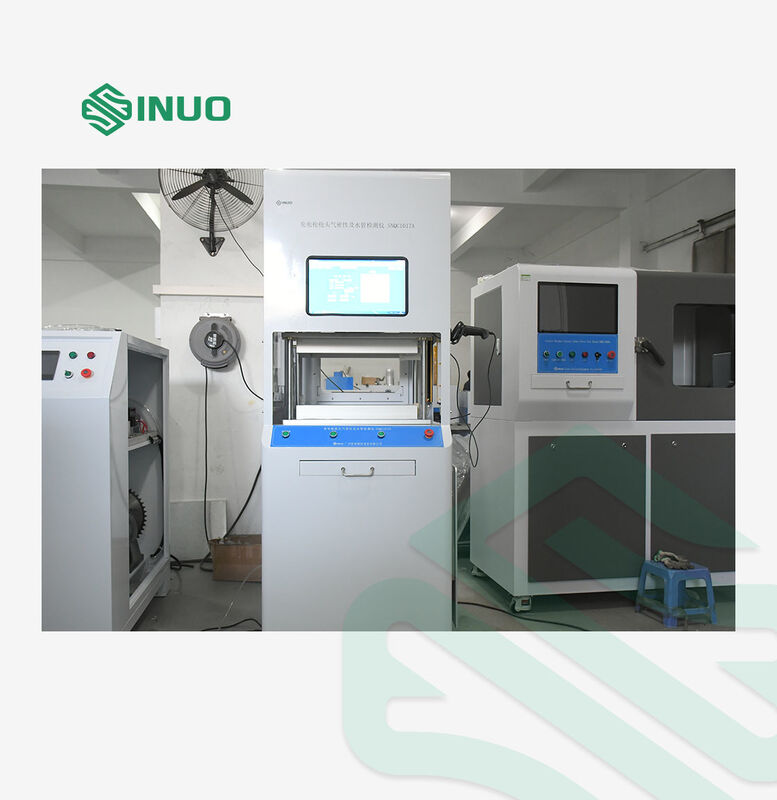

Справочное изображение
Хранение данных испытаний	Экспорт через интерфейс USB

Подробная информация о продукции

Система испытаний на герметичность зарядного пистолета и водопроводной трубы, соответствующая IEC 62196-3-1 1

Система испытаний на герметичность зарядного пистолета и водопроводной трубы, соответствующая IEC 62196-3-1 2
