Загрузочный интерфейс электромобилей, соответствующий IEC 62196-1, механическая нагрузка и испытательная машина для соединителей

Стандарт: в соответствии с IEC 62196-1:2022.

Образцы и ограничения: Зарядный интерфейс.

Применение:

Конструкция зарядного интерфейса должна обеспечивать легкое вставление и извлечение зарядного пистолета, а также предотвращать его выпадение из розетки во время нормального использования. Проверяется, находится ли максимальное усилие, необходимое для извлечения зарядного пистолета из розетки прибора, в пределах диапазона, указанного стандартом. Также используется для проверки того, находится ли максимальное усилие, необходимое для вставления зарядного пистолета в розетку прибора, в пределах диапазона, указанного стандартом.

Принцип испытания:

Максимальное вытягивающее усилие розетки: Приложите максимальное вытягивающее усилие, указанное стандартом (общий вес основного груза, дополнительного груза, крюка (зажимного устройства) и испытательной вилки) к испытательной вилке, и вилка должна выйти из розетки.

Усилие для вставления зарядного пистолета в розетку: Расположите зарядный пистолет вертикально вниз, поместите основной груз в соответствии со стандартом на зарядный пистолет, а затем используйте груз весом 0,8 кг, свободно падающий с высоты 5 см, чтобы ударить по основному грузу. Зарядный пистолет должен быть вставлен в розетку до требуемого положения контакта.

Структура и особенности:

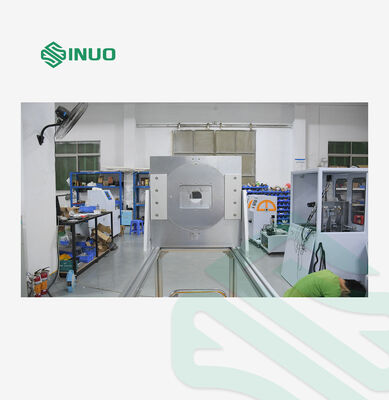

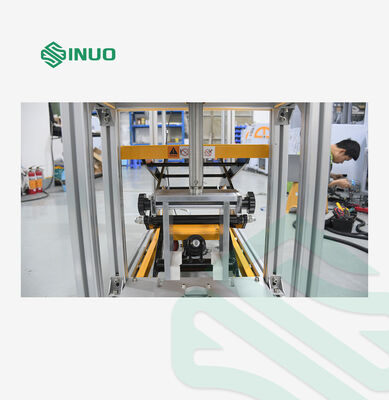

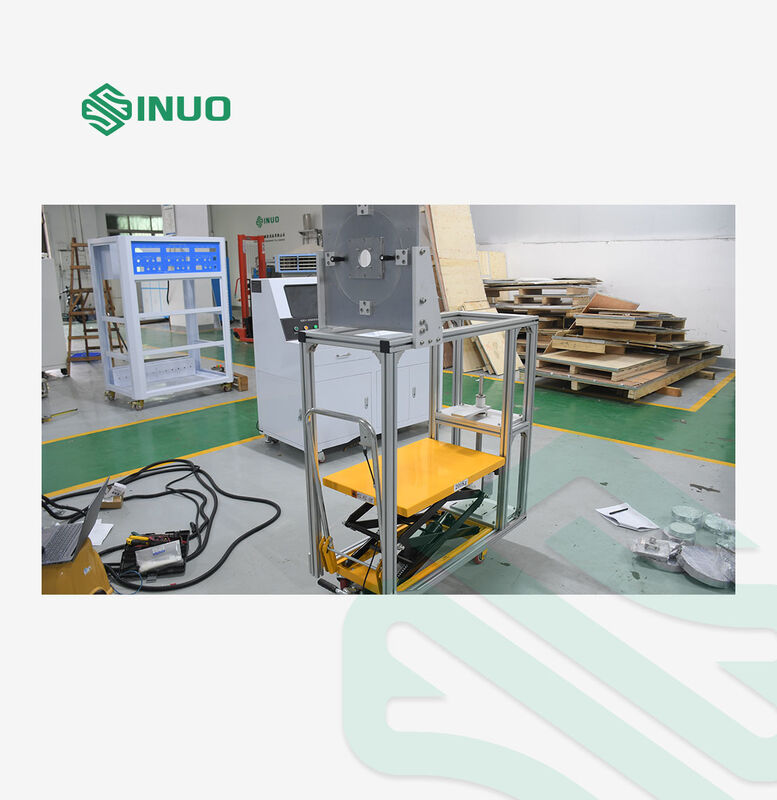

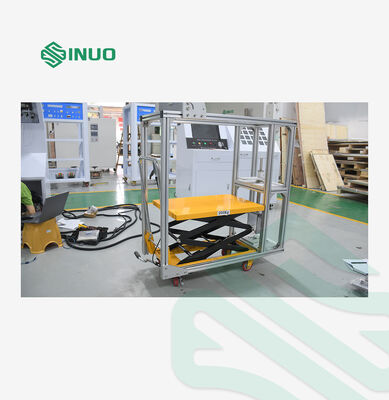

Данное устройство состоит из зажимного устройства, установленного под верхней плитой A, основного груза F, дополнительного груза G и испытательной вилки C. Рама данного устройства совместима с GB/T20234.1 Рисунок 5 и GB11918.4 Рисунок 102, включая испытание на механическую нагрузку горизонтального зарядного интерфейса, испытание запирающего устройства и испытание силы вставления и извлечения.

Примечание:

Используется регулируемый зажим, который может переключаться между вертикальным и горизонтальным направлениями и зажимать все типы продуктов; зажим D заменен подвесным кольцом, что более удобно в эксплуатации; основной груз напрямую противовешивается, без необходимости в кронштейне.

Условия эксплуатации: Рабочая температура 5-35°C, влажность 30%-90%.

Испытательная станция	Одноместная
Конфигурация измерительного прибора	Изготовлен из S136, штифт имеет минимальный стандартный размер, допуск ±0,01 мм, расстояние ±0,05 мм, а гладкость 0,8 мкм Измерительный прибор опционален
Испытательные элементы	7.11.8: Испытание механической нагрузки зарядного интерфейса 7.15.1.1: Испытание запирающего устройства 7.17: Испытание силы вставления и извлечения
Основные технические параметры испытания механической нагрузки зарядного интерфейса
Схема испытательной установки
Время выдержки при испытании	60 с, гидравлический цилиндр приводит в движение поддон для подъема и опускания груза, время контролируется вручную.
Частота испытаний	4 раза, по одному разу в каждом направлении на 90° вокруг горизонтальной оси, вручную
Выбор испытательной нагрузки
Конфигурация веса механической нагрузки	165 Н: основной груз 148,5 Н x1 + дополнительный груз 16,5 Н x1; 300 Н: основной груз 270 Н x1 + дополнительный груз 30 Н x1; 440 Н: основной груз 396 Н x1 + дополнительный груз 44 Н x1; 660 Н: основной груз 594 Н x1 + дополнительный груз 66 Н x1; 750 Н: основной груз 675 Н x1 + дополнительный груз 75 Н x1; Примечание: Вес основного груза включает вес крюка, а вес груза достигается путем наложения и комбинации.
Основные технические параметры испытания запирающего устройства
Время выдержки при испытании	60 с, гидравлический цилиндр приводит в движение поддон для подъема и подъема груза, время контролируется вручную.
Схема испытательной установки
Основные технические параметры испытания силы вставления и извлечения
Схема испытательной установки силы вставления
Конфигурация веса для испытания силы вставления	Основной груз для зарядного пистолета переменного тока: 9,2 кг Основной груз для зарядного пистолета постоянного тока: 13,2 кг Дополнительный груз: 0,8 кг Примечание: Вес основного груза включает вес зажима и направляющей. Вес груза достигается путем наложения и комбинации.
Испытание	Во время испытания запирающее устройство должно быть открыто
Конфигурация веса для испытания силы извлечения	Зарядный пистолет переменного тока: 100 Н (90 Н + 10 Н) Зарядный пистолет постоянного тока: 140 Н (126 Н + 14 Н) 1,0 кг
