Система испытаний кратковременным током и испытаний на повышение температуры для разъемов электромобилей по IEC 62196

Обзор продукта:

Данная система испытаний отвечает стандартным требованиям IEC 62196-1Ed.4CDV 2020 пункт 12.3, пункт 24, таблица 10, пункт 34.2, 34.4 и 35.4., IEC 62196-2, IEC 62196-3, и т.д.

Он подходит для обнаружения испытания повышения температуры после того, как электрическая розетка и розетка проходят номинальный ток,и оценка нагрева поверхности электрического аксессуара при подключении тока нагрузкиТакже используется для краткосрочного испытания высокого тока для заземления контактов.

Особенности оборудования

Система использует самопрограммируемое программное обеспечение, управляемое компьютером.Он используется для оценки нагрева поверхности и повышения температуры электродов зарядных интерфейсов и электрических аксессуаров при подключении к напряжению, и проверять соответствие повышения температуры стандартным требованиям.

Основные технические параметры

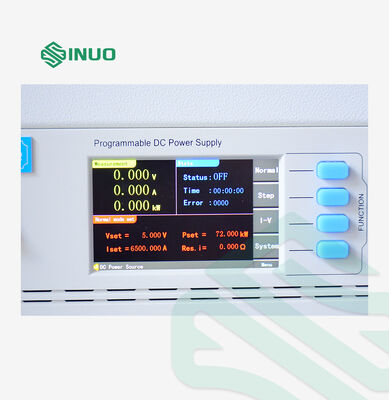

1.Выходная рабочая станция: 1 выходная станция постоянного тока

• Максимальное выходное напряжение: постоянное менее 15 В постоянного

•Постоянный регулируемый испытуемый ток выхода: DC 200 ‰ 6500A

•Точность текущего отображения: ± 0,25% показания + 0,25% диапазона), разрешение 1A

• Точность отображения напряжения: ± ((0,25% показания + 0,25% диапазона), разрешение 0,01 В

•Стабильность испытательного тока: ± ((1% от установленного значения + 0,5 А), время ответа приблизительно 1 с

2.Силовое питание контактного управления: диапазон тока AC (0 ̊2) A

3Режимы работы: непрерывный режим, режим включения/выключения, режим автоматического регулирования температуры

• Постоянный режим включения/выключения:
  • Время испытания в непрерывном режиме: 0,01 ‰ 99,99 ч.
  • Режим включения/выключения Время включения/выключения: 0,01 ‰ 99,99 ч.
  • Подсчет включения/выключения: 1×9999 раз, автоматически останавливается, когда подсчет достигнут
  • Настройка тока: Настройки управления программируемыми (могут быть настроены в соответствии с IEC62196, с комбинациями времени и тока, как показано в таблице ниже)


Автоматический режим контроля температуры:
Система может установить стабильное значение повышения температуры и автоматически найти соответствующее значение тока.

•Расстояние установки повышения температуры: 0°100°C

• Точность стабильности: ±0,5°C

•Автоматически рассчитывает требуемый ток для желаемого повышения температуры

4. Испытание повышения температуры (встроенное устройство контроля температуры):

•Диапазон измерения температуры: 0°260°C, точность: ±0,3% от показания + 1°C; разрешение: 0,1°C

•Точки измерения температуры: 16 каналов (включая 1 точку для измерения температуры окружающей среды)

• Поддерживаются типы термопара: прибор поддерживает J, K, T, E, S, N, B, R типы термопара.

•Термопары, используемые для измерения: термопары из тонкой проволоки типа K 30AWG компании USA Ω, длина 2 метра, всего 20 штук.

•Температурные зонды: Температурные зонды могут выполнять испытания в режиме реального времени без повреждения прибора.

•Скорость сканирования температуры и интервал записи: 0,1-1800 секунд для всех каналов.

•Запись температурных данных: автоматически заполняется компьютером, с конфигурацией для компьютерного программного обеспечения для испытаний.

•Программное обеспечение может устанавливать канал температуры окружающей среды и автоматически вычитать температуру окружающей среды во время сбора данных.

5.Функция испытания падения напряжения и сопротивления:
Оборудование сконфигурировано с мВ-измерителем, который может обнаружить падение напряжения через разъединитель и рассчитать соответствующее значение сопротивления.

6.Конфигурация компьютера с интегральным промышленным управлением с сенсорным экраном:
Система включает в себя один интегрированный компьютер промышленного управления со следующими характеристиками:

• • ЦПУ: Pentium 4/1.8G или выше
  • Память: 4 ГБ
  • Хранилище: 64 ГБ твердотельных накопителей
  • Дисплей: 15-дюймовый ЖК-монитор
  • Операционная система: XP
  • Программное обеспечение: Офисное программное обеспечение

A. Настройки питания:

· Программируемые настройки позволяют настраивать не менее 10 сегментов тока, что позволяет непрерывно внедрять различные значения тока.

· Обладает функциями переключателя на основе часов, регулируемыми настройками интерфейса, автоматическими настройками и автоматическим сбросом.

B. Многократные режимы работы:

· Постоянный режим, режим включения/выключения, режим автоматического регулирования температуры.

C. Отображение данных:

· Отображение в реальном времени температурных значений, текущих значений и кривых временной оси для каждого канала.

· Частота отбора проб: от 100 мс до 1800 см регулируемая.

· Интервал записи данных: от 100 мс до 1800 с регулируемым.

D. Хранение данных:

· Способность автоматически или вручную сохранять данные испытаний с не менее 8 ГБ хранилища.

E. Экспорт данных:

· Поддерживает экспорт данных на USB в формате CSV, XLSX и других.

F. Настройки питания (дополнительные):

· Программируемые настройки для настройки не менее 10 программ выхода тока, непрерывное применение различных значений тока, функция переключателя часов, регулируемый интерфейс работы,автоматическое регулирование, и автоматическое перезагрузка.

7. Силовое питание:

· Обменное давление 220 В ± 10%, 50/60 Гц, 50 КВА

8Размеры:

· Примерно 1000 мм (W) × 1300 мм (D) × 1800 мм (H), вес: примерно 400 кг.

· Оборудована тяжелой колесой с тормозами для легкого передвижения и фиксации.

9Защита от перегрузки и перенапряжения:

· Устройство автоматически отключает ток при остановке.

· Устройство может работать непрерывно в течение длительных периодов, стабильно и надежно.

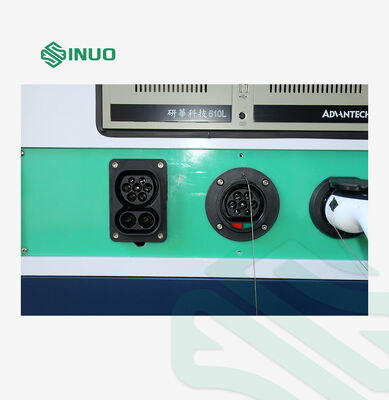

10Конфигурация устройства для испытания повышения температуры:

· Размеры: 800*400*400 мм

· Прозрачная крышка акриловая

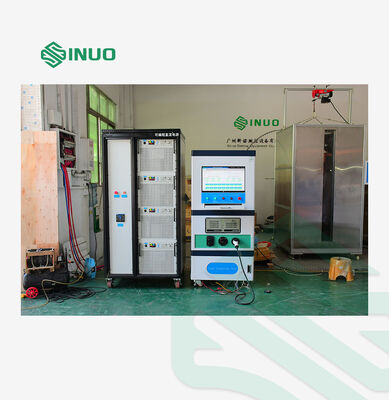

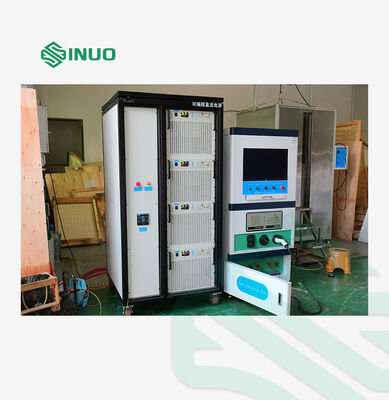

11. Диаграмма общего оборудования (изображение включает в себя настройку компьютера):
