IEC62196-1 EV Connectors Cable Anchorage Pull Force And Torque Test Equipment

IEC62196-1 EV Connectors Cable Anchorage Pull Force And Torque Test Equipment

Наименование марки:	Sinuo
Номер модели:	SNQC1007
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	5 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Рука вращающего момента:

Ф200мм

Частота тяги:

1 cycle/s

Вес оборудования:

ок. 220 кг

Размеры оборудования:

L 1560 мм*W 600 мм*ч 1530 мм

Источник питания:

Однофазный переменный ток 220 В±10%, 50/60 Гц, 10 А

Весы силы тяги:

40n*1, 50n*1, 60n*1, 100n*2,250n*1 может достичь 160n, 200n, 240n, 250n, 500n, 600n сила тяги

Весы вращающего момента:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 может достичь 0,6 нм, 0,7 нм, 1,2 нм, 1,5 нм, 2,3 нм, 11n.m

Упаковывая детали:

фанера

Поставка способности:

5 комплектов в месяц

Описание продукта

IEC62196-1 EV Connectors Cable Anchorage Pull Force And Torque Test Equipment

Product Information:

This pull force and torque test equipment is used to test the vehicle plugs, and socket-outlets, connectors to withstand the specified pull force and torque.

Compliance Standards:

It is designed and manufactured according to IEC62196-1: 2022 clause 25.3 Figure 17 and table 11, IEC60309-1: 2012 clause 23.3, etc.

Principle and Structure:

Pull is realized by single-phase speed-regulating motor to drive the eccentric mechanism, the motor speed is adjustable, to ensure the accurate time for each pull force applied; torque is achieved by releasing the torque weight by air cylinder.

Technical Parameters:

Operation Method	Button operation
Drive Mode	Motor and cylinder
Pull Force Weights	40N1, 50N1, 60N1, 100N2, 250N*1 Can achieve 160N, 200N, 240N, 250N, 500N, 600N pull force
Torque Weights	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Can achieve 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m torque
Torque Arm	Ф200mm
Pull Frequency	1 cycle/s
Pull Cycles	1-999999 cycles, can be preset, default 100 cycles
Torque Applied Time	0.01S ~ 99 hours 59 minutes 59 seconds, default 1 min
Fixture	One set of universal fixtures
Equipment Dimensions & Weight	L 1560mmW 600mmH 1530mm, approx. 220KG
Power Supply	Single phase AC220V±10%, 50/60Hz, 10A

Product Details

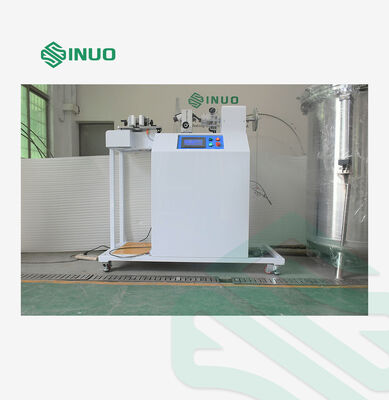

IEC62196-1 EV Connectors Cable Anchorage Pull Force And Torque Test Equipment 0

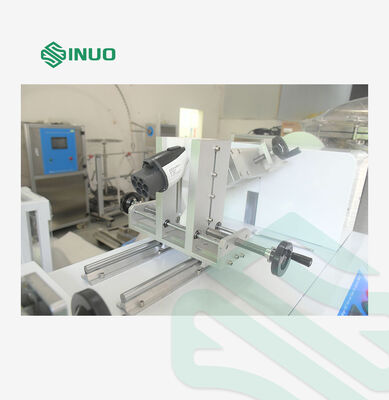

IEC62196-1 EV Connectors Cable Anchorage Pull Force And Torque Test Equipment 1
