Оборудование для испытаний на долговечность разъемов для зарядки электромобилей и промышленных разъемов по стандарту IEC 62196-3

Оборудование для испытаний на долговечность разъемов для зарядки электромобилей и промышленных разъемов по стандарту IEC 62196-3

Наименование марки:	Sinuo
Номер модели:	SNQC1005A
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	5 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Диапазон испытательных образцов:

Пушка для зарядки переменного и постоянного тока

Метод управления:

Интеллектуальное интегрированное управление Mitsubishi PLC, 7-дюймовый цветной человеко-машинный сен

Режим работы:

Ручная или программно-управляемая работа

Тестовая скорость:

0-1100 мм/с можно установить непосредственно на сенсорном экране.

Тестовый ход:

0-150 мм, можно предварительно настроить (расстояние между тестовой вилкой и тестовой розеткой ≥50 м

Нагрузка:

Внешний, может работать с SN2217-480V250A

Упаковывая детали:

фанера

Поставка способности:

5 комплектов в месяц

Выделить:

Испытательное оборудование для зарядки электромобилей по IEC 62196-3

Испытатель долговечности промышленных разъемов

Оборудование для испытаний соединителей электромобилей с гарантией

Описание продукта

Оборудование для испытаний на долговечность зарядных устройств и промышленных разъемов IEC 62196-3

Информация о продукте:

Стандарт: Данное испытательное оборудование соответствует требованиям IEC 62196-3: 2020 раздел 22 и 23, IEC62196-1: 2020 раздел 22 и раздел 23, IEC60309-1: 2012 раздел 20 и раздел 21 и т. д.

Используется для проверки того, могут ли электрические аксессуары, такие как интерфейсы зарядки электромобилей, промышленные вилки, розетки и разъемы, выдерживать механические, электрические и тепловые нагрузки, возникающие при нормальной эксплуатации, без чрезмерного износа или других вредных последствий.

Серводвигатель приводит в движение механизм, заставляя образцы повторять действия по вставке и извлечению. Для испытания на отключающую способность может использоваться внешний нагрузочный блок. Время включения/выключения питания, скорость испытания, ход и угол могут быть предварительно установлены на сенсорном экране.

Область применения образцов, использование, принцип, конструкция и условия эксплуатации:

Образцы и ограничения	Интерфейсы зарядки электромобилей, промышленные вилки, розетки и разъемы
Использование для испытаний	Используется для проверки того, могут ли электрические аксессуары, такие как интерфейсы зарядки электромобилей, промышленные вилки и розетки, а также разъемы, выдерживать механические, электрические и тепловые нагрузки, возникающие при нормальном использовании, без чрезмерного износа или других вредных последствий, с целью проверки их надежности.
Принцип испытания	Механизм с приводом от серводвигателя используется для выполнения линейных повторяющихся действий по вставке и извлечению образца, а для испытания на включение/выключение может быть подключен внешний нагрузочный блок. Время включения и выключения питания, скорость испытания, ход и угол могут быть предварительно установлены через сенсорный экран.

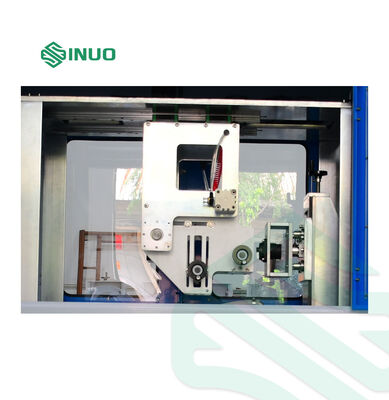

Конструкция и особенности	Интегрированная рама, привод от серводвигателя, прецизионный шарико-винтовой механизм и синхронный ременной привод, цветной сенсорный экран и мощная функция цифрового отображения, интеллектуальная система управления ПЛК; также используется трехмерно регулируемый зажим, подходящий для испытания срока службы интерфейса зарядного пистолета.
Условия эксплуатации	Источник питания: AC220V±10%/50-60Hz, 2 кВт, рабочая температура 0-40℃, влажность 30%-90%; Габаритные размеры: примерно Ш1000Г750В1200 мм; вес: примерно 150 кг

Технические параметры:

Содержание испытаний	а) Отключающая способность; б) Нормальная эксплуатация
Диапазон испытуемых образцов	Зарядный пистолет переменного и постоянного тока
Испытательная станция	Одноместная станция
Метод электрического управления	Интеллектуальное интегрированное управление ПЛК Mitsubishi, работа через 7-дюймовый цветной человеко-машинный сенсорный интерфейс
Режим работы	Ручное или программно-управляемое управление
Функция	Имеет функцию имитации нормальной работы зарядного интерфейса, которая может выполнять операции вставки и извлечения зарядного интерфейса, а также программируемую настройку скорости испытания, времени испытания и количества испытаний
Режим привода	Серводвигатель приводит в движение механизмы вставки и извлечения, а также вращательные и жидкостные движения, а вспомогательный цилиндр реализует открытие и закрытие механизма блокировки переключателя.
Зажим для образца и метод зажима	Механический зажим, трехмерно регулируемый зажим X/Y/Z, регулируемое положение точки зажима, универсальный зажим, подходящий для стандартных национальных, американских, европейских стандартов AC/DC зарядных интерфейсов
Автоматическое переворачивание	Оснащен механизмом автоматического переворачивания на зажиме зарядного пистолета, который может переворачиваться на 90°, а время удержания при переворачивании может быть произвольно установлено в диапазоне (0 ~ 600) с, что позволяет проводить испытания погружением в раствор в соответствии с IEC 62196-1:2022 раздел 23.3.2.
Количество испытаний	0 ~ 999999 раз, может быть предварительно установлено, автоматически останавливается при достижении заданного значения
Время проведения испытания на отключающую способность	1-999,9 с, может быть предварительно установлено (стандарт требует, чтобы электрический контакт поддерживался не более 4 с и не менее 2 с)
Скорость вставки и извлечения	0-10 раз/мин, может быть предварительно установлено (3,75 цикла/мин, 7,5 ходов/мин)
Ход испытания	0-150 мм, может быть предварительно установлено (расстояние между испытательной вилкой и испытательной розеткой ≥50 мм)
Скорость испытания	0-1100 мм/с может быть предварительно установлена непосредственно на сенсорном экране
Отображение значения силы	Оснащен датчиком силы диапазона 50 кг, который может в реальном времени отслеживать значение силы, формировать кривую сила-время, отображать максимальную силу вставки и извлечения, а также отображать текущее значение силы, диапазон значений силы (0 ~ 500) Н
Запирающее устройство	Имеет функцию автоматического нажатия механического запирающего устройства для имитации нормальных условий эксплуатации.
Емкость для раствора	Оснащена одной емкостью для раствора, которая может вмещать имитирующий раствор соли и пыльной воды в соответствии с IEC 62196-1:2022 раздел 23.3.2, обратите внимание, что раствор должен быть подготовлен пользователем
Требования к погружению в раствор	Могут быть установлены количество погружений, время погружения, время сушки, количество вставок и извлечений, а также количество циклов
Нагрузка	Внешняя, может работать с SN2217-480V250A
Функция обнаружения	При подключении нагрузки может осуществлять сигнализацию обрыва цепи и записывать текущее количество циклов.
Защита безопасности	Защита от заземления, защита от короткого замыкания, защита от перегрузки

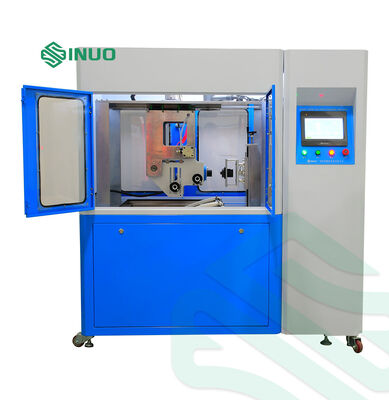

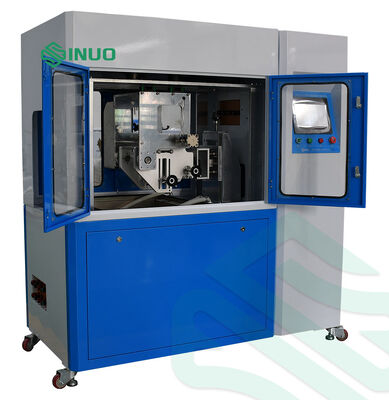

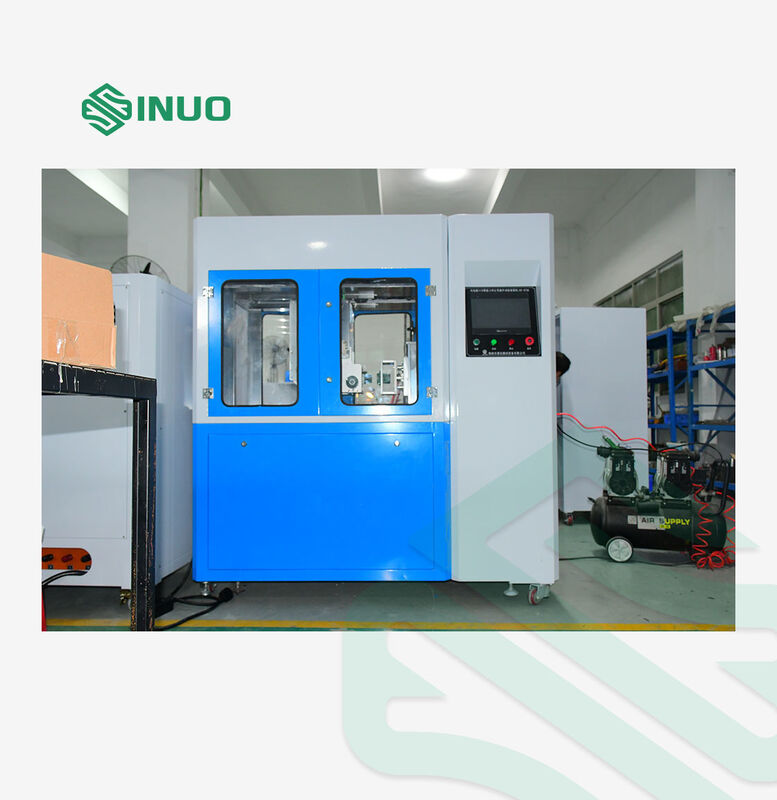

Детали продукта

Оборудование для испытаний на долговечность разъемов для зарядки электромобилей и промышленных разъемов по стандарту IEC 62196-3 2
