Оборудование для испытания на извлечение разъема зарядки электромобилей, машина для испытания на извлечение вилки электромобиля

Оборудование для испытания на извлечение разъема зарядки электромобилей, машина для испытания на извлечение вилки электромобиля

Наименование марки:	Sinuo
Номер модели:	SNQC1013
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	30 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Прикладная таблица:

Таблица 5

Прикладные диаграммы:

Fig13, fig14

Прикладной стандарт:

МЭК 62196-1

Применяемые положения:

Статья 14.1.5, 14.1.6

Конфигурация веса:

165-750N

Метод работы:

Ручная операция

Испытательная станция:

Одна станция

Тестовые вилки:

Индивидуальные

Упаковывая детали:

фанерный корпус

Поставка способности:

30 комплектов/месяц

Выделить:

Оборудование для тестирования разъемов EV с ручным управлением

Тестер разъемов зарядки электромобилей с конфигурацией веса 165-750 Н

Одностанционное испытательное оборудование IEC 62196-1

Описание продукта

Оборудование для испытаний зарядного соединителя электромобиля IEC 62196-1

Данное специализированное испытательное оборудование измеряет силу притяжения, требуемую при отсоединении испытательных розетки от розетки зарядки электромобиля и устройств блокировки;обеспечение соответствия международным стандартам безопасности.

Стандарты соответствия

Соответствует пункту 14 IEC 62196-1:2022.1.5- Четырнадцать.1.6, фиг13, фиг14

Обзор оборудования

Проектированы для проверки силы притяжения при удалении испытательных розетки из розетки и механизмов блокировки, обеспечивая надлежащую производительность и безопасность соединителя.

Технические спецификации

Испытательные пробки имеют тонкомолотые контакты из закаленной стали с поверхностной шероховатостью, не превышающей 0,8 мкм по их активной длине.

Размеры контакта розетки или расстояния между контактными поверхностями для других типов розетки должны соответствовать минимальным размерам, указанным в соответствующих стандартных листах, с допуском +0,010 мм.

Примечание:Пробки для испытаний не входят в комплект данного аппарата. Пожалуйста, используйте пробки для испытаний, заказанные отдельно, как указано ниже:

Нет, нет.	Стандартный	Рисунок No.	Имя	КТГ
1	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	СТАНДАРТНЫЙ СТРАНД 2-I СТРАНД 1	Испытательная розетка:32A,250 V AC ВНИМАНИЕ ВОЗОГО	1
2	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	СТАНДАРТНЫЙ СТРАНДАРТ 2 - СТРАНДАРТ 1	Испытательная розетка: 63 A, 480 V ТРИФАЗОВАЯ или 70 A, 250 V ОДНОФАЗОВАЯ	1
3	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	СТАНДАРТНЫЙ СТРАНД 2 - СТРАНД 1	Вход в испытательное транспортное средство: 63 A, 480 V ТРИФАЗНАЯ ОТДЕЛКА И 70 A, 250 V ОДНАФАЗНАЯ	1
4	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	СТАНДАРТНЫЙ СТРАНД 2-ILF лист 1	Вход в испытательное транспортное средство: 63 A, 480 V ТРИФАЗНАЯ ОТДЕЛКА И 70 A, 250 V ОДНАФАЗНАЯ	1
5	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	СТАНДАРТНЫЙ СТРАНДАРТ 2-Ill лист 1	Испытательный разъем: 16 А, 250 В однофазный разъем с одним пилотным контактом	1
6	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	СТАНДАРТНЫЙ СТРАНК 2-Ill лист 3	Вход на испытательное транспортное средство: 16A, 250V однофазный вход на испытательное транспортное средство с контактом 1 пилота
7	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	Стандартный лист 2-Illb лист 1	Испытательный разъем: 32 А, 250 В однофазный разъем с двумя пилотными контактами	1
8	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	Стандартный лист 2-Illb лист 3	Вход на испытательное транспортное средство: 32А, 250В однофазный вход на испытательное транспортное средство с двумя контактами пилота
9	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	Стандартный лист 2-Illc лист 1	Испытательный разъем: 63 А, 480 В ТРИФАЗОВЫЙ разъем с двумя пилотными контактами	1
10	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	Стандартный лист 2-Illc лист 3	Вход на испытательное транспортное средство: 63 А, 480 ВТ ТРИФАЗНЫЙ ВВОД на испытательное транспортное средство с двумя контактами пилота
11	IEC62196-3/Ed.2/CDV (C) IEC ((E)	СТАНДАРТНЫЙ СТРАНД 3-Ib СТРАНД 1	Подключатель испытательного транспортного средства	1
12	IEC62196-3/Ed.2/CDV (C) IEC ((E)	Конфигурация стандартных листов BB КОПЛЕКТОВНЫЙ КОПЛЕК 250 A 900 V DC Стандартный лист 3-IIA Лист 1	Подключатель испытательного транспортного средства	1
13	IEC62196-3/Ed.2/CDV (C) IEC ((E)	СТАНДАРТНЫЙ ЛИСТ 3-IIIа Лист 2	Входный вход испытательного транспортного средства	1
14	IEC62196-3/Ed.2/CDV (C) IEC ((E)	СТАНДАРТНЫЙ БЛОГ 3-IVA ВНИМАНИЕ В ТРАНСПОРТ 2, 3 И 4 БЛОГ 2	Входный вход испытательного транспортного средства	1
15	IEC62196-3/Ed.2/CDV (C) IEC ((E)	СТАНДАРТНЫЙ СТРАНД 3-Ivb ВСЕМИ МОДЫ ВВОЗА ДВОГО ДВОГО	Входный вход испытательного транспортного средства	1

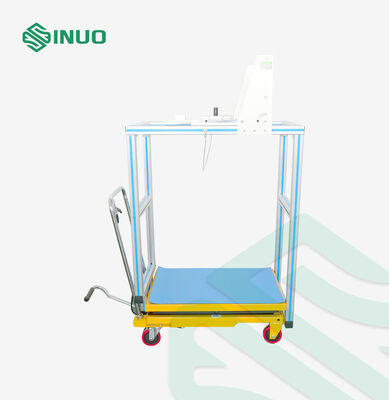

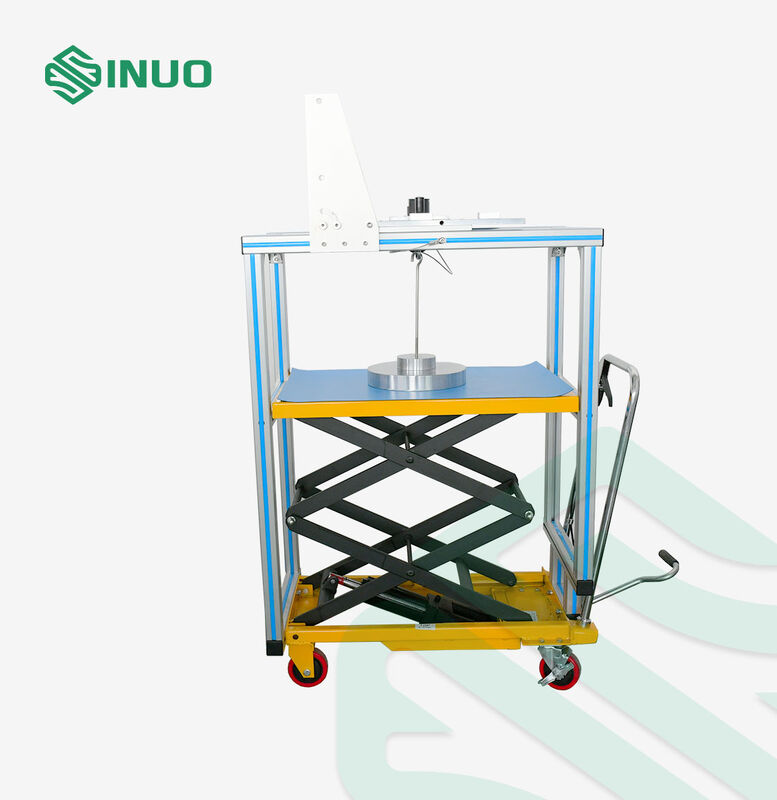

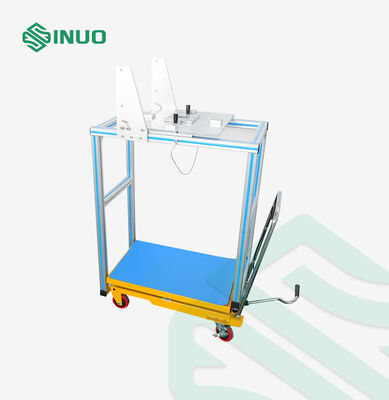

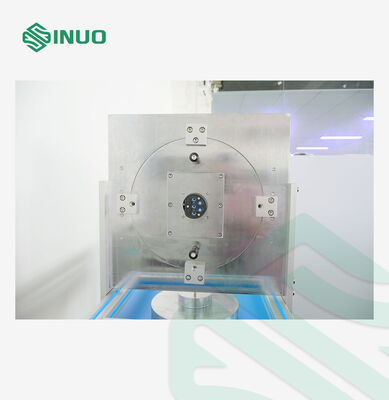

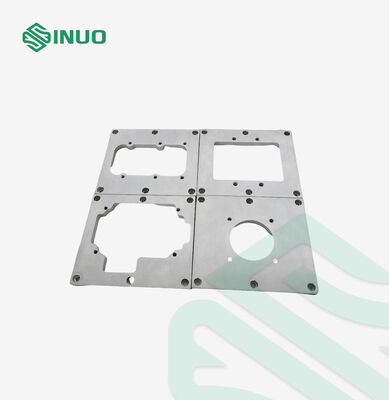

Изображения продукции
