Система комплексного тестирования зарядного пистолета переменного тока, испытательная машина для разъемов переменного тока электромобилей

Система комплексного тестирования зарядного пистолета переменного тока, испытательная машина для разъемов переменного тока электромобилей

Наименование марки:	Sinuo
Номер модели:	Sneq08
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	20 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Диапазон испытаний сопротивления:

1 - 5000 Ом

Термисторский диапазон испытаний:

100 - 50 000 Ом

Напряжение выдерживаемого диапазона:

AC 0-5KV/DC 0-6KV

Изоляционное испытание напряжение:

DC 100 - 1000 В

Диапазон сопротивления изоляции:

1 МОм - 1GОм

Метод ввода данных:

Сканер (штрих -код/QR -код)

Система управления:

ПЛК + промышленный ПК

Компьютерная интеграция:

Поддерживает интеграцию MES (необязательно)

Подача воздуха:

0,6 МПа

Встроенный диапазон сопротивления:

1–5000 Ом

Вилка переменного тока 16 А:

Не нажатый RC: 680 Ом, Нажатый RC + R4: 3,38 кОм

Вилка переменного тока 32 А:

Не нажатый RC: 220 Ом, нажатый RC + R4: 3,52 кОм

Вилка переменного тока 63А:

Не нажатый RC: 100 Ом, нажатый RC + R4: 3,4 кОм

Размеры:

Ш 900 × Г 800 × В 1800 мм

Масса:

300 кг

Упаковывая детали:

Фанерная коробка

Поставка способности:

20 комплектов/месяц

Описание продукта

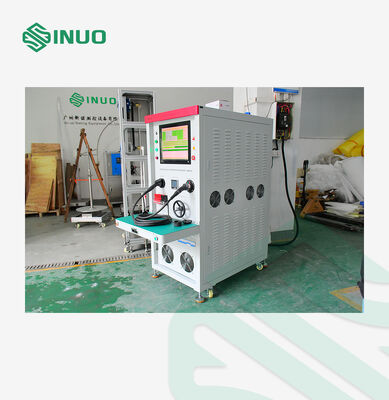

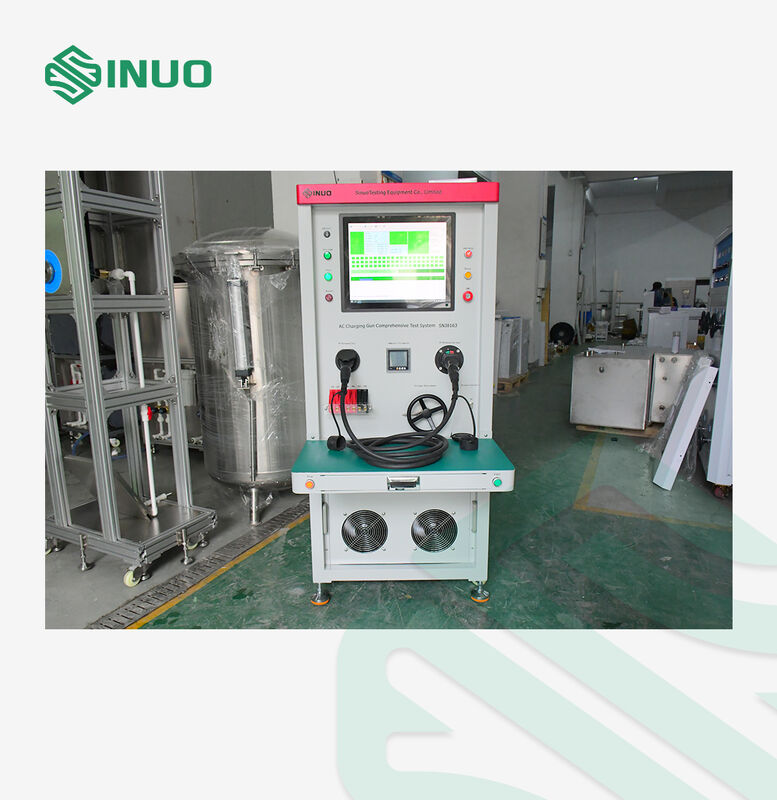

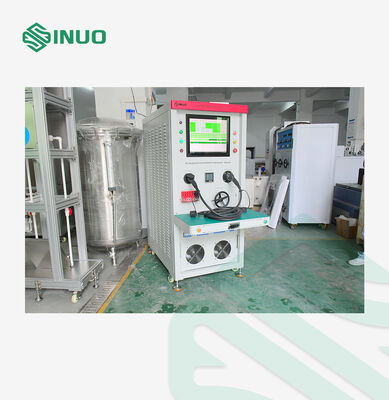

Система полного испытания пушки для зарядки переменного тока

Эта система испытаний в основном используется для функциональной проверки розетки переменного тока в соответствии с китайскими (GB), европейскими (EU) и американскими (UL) стандартами.и результаты испытаний автоматически сохраняются в отчетах. Квалифицированные результаты могут быть напечатаны непосредственно. Все функции тестируются автоматически в один раз, обеспечивая высокую эффективность и экономию труда,что делает его подходящим для массового производства полный осмотр на заводах.

Функции тестирования

Испытания на разрыв, непрерывность, короткое замыкание и последовательность проводки для каждого отдельного провода
Испытание сопротивления непрерывности главного проводника
Встроенное измерение сопротивления (включая как нажатое, так и не нажатое состояние кнопок)
Проверка пропускной способности тока и измерение падения напряжения
Испытание изоляции между проводами
Испытание диэлектрического сопротивления (высокого напряжения) между проводами
Испытание термопары

Технические спецификации

Силовое питание	Однофазный переменный ток 220В / 50Гц
Доставка воздуха	0.6 МПа
Система управления	ПЛК + промышленный ПК
Сканирование штрих-кода	Устройство поставляется со сканером для чтения штрих-кодов или QR-кодов на образцах теста. Сканируйте продукт перед тестом; после теста сканированный код автоматически ассоциируется с записью теста,позволяет отслеживать.
Испытания непрерывности провода	Испытания срыва, непрерывности, короткого замыкания и последовательности проводки выполняются с помощью сканирования PLC Input / Output.
Встроенный диапазон сопротивления	1 ‰ 5000 Ω, точность: 1% Для определения качества продукции могут устанавливаться верхние и нижние пределы.
Сопротивление CC & PE (нажатие кнопки / не нажатие)	16A Включатель переменного тока:Не нажатый RC: 680Ω, нажатый RC+R4:30,38 кΩ 32A Включатель переменного тока:Не нажатый RC: 220Ω, нажатый RC+R4:3.52 кΩ 63A Включатель переменного тока:Не нажатый RC: 100Ω, нажатый RC+R4:3.4 кΩ Точность измерения сопротивления должна достигать 1% ≈ 2%.
Диапазон испытаний термисторов	100-50000 Ω, точность: 2% Для определения качества непрерывности могут устанавливаться верхние и нижние пределы.
Испытание текущей несущей способности и падения напряжения	Измеряет падение напряжения через разъемы при номинальном и перегрузочном токе. Встроенный трехфазный регулируемый трансформатор: выход 0-380В, регулируемая трехфазная нагрузка 0-35А. Поддерживаемые диапазоны испытаний: 3.3 кВт 16А однофазный 7.4 кВт 32А однофазный 11 кВт 16А трехфазный 22 кВт 32А трехфазный
Испытание сопротивления изоляции	Однофазный: L-N, L-E, E-N Трехфазный:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Параметры: Испытательное напряжение: постоянное 100 ‰ 1000 В (регулируемое) Нижняя граница: 1 M ≈ 1 GΩ (регулируемая) Точность: ± 5% Сигнализация, когда сопротивление < установленное значение
Испытание диэлектрического сопротивления (Hi-Pot)	Однофазный: L-N, L-E, E-N Трехфазные: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Параметры: Испытательное напряжение: переменное 5 кВ / постоянное 6 кВ (регулируемое) Предельный уровень тока утечки: AC 0,120 mA, DC 0,01 5 mA Точность: ±1,5% + 3 цифры Цифровое отображение напряжения, автоматическое программируемое регулирование Сигнализация, если ток утечки превышает установленное значение
Испытательная станция	Одна станция, один продукт на испытание

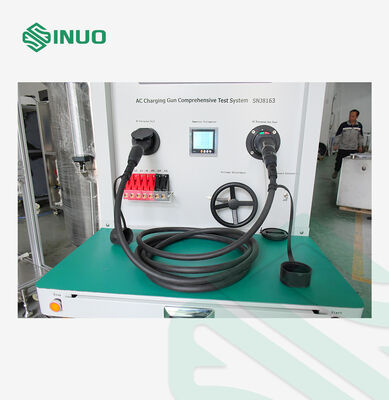

Удерживатели розетки	EU AC транспортное устройство держатель розетки, EU AC стоянка розетки держатель, GB AC розетка держатель, US AC розетка держатель
Задние пластины	Специальное прессовое устройство, соответствующее испытываемому продукту, с зажимом и защитной пластиной
Высота сокета	750 ‰ 1000 мм, эргономичный дизайн

Обзор системы
