Оборудование для испытаний соединителя EV

Оборудование для испытания на отсоединение зарядного разъема электромобиля IEC 62196-1

Оборудование для испытания на отсоединение зарядного разъема электромобиля IEC 62196-1

Наименование марки:	Sinuo
Номер модели:	SNQC1013
МОК:	1
цена:	Customized
Условия оплаты:	T/T.
Способность к поставкам:	30 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Прикладные диаграммы:

Fig13, fig14

Прикладная таблица:

Таблица 5

Применяемые положения:

Статья 14.1.5, 14.1.6

Применяемый стандарт:

МЭК 62196-1

Метод работы:

Ручная операция

Конфигурация веса:

165-750N

Тестовые вилки:

индивидуально

Испытательная станция:

Одиночная станция

Упаковывая детали:

Фанерный корпус

Поставка способности:

30 комплектов/месяц

Выделить:

Оборудование для испытания зарядных разъемов электромобилей

Тестер отсоединения IEC 62196-1

Устройство для испытания разъемов электромобилей

Описание продукта

Оборудование для испытаний зарядного соединителя электромобиля IEC 62196-1

Соблюдение стандартов и положений

Данное испытательное оборудование соответствует пункту 14 IEC 62196-1:2022.1.5- Четырнадцать.1.6, фиг13, фиг14.

Обзор оборудования

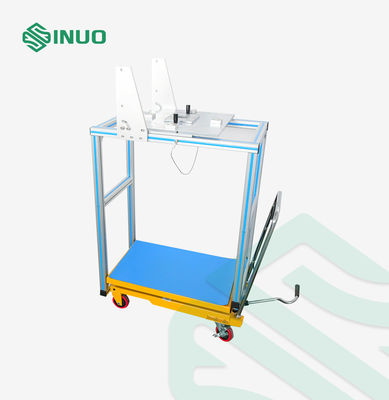

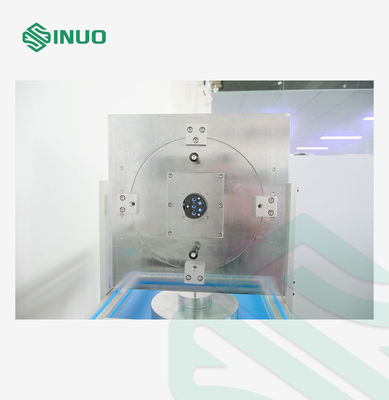

Он используется для проверки силы притяжения, требуемой при выводе испытательного розетки из розетки и устройства блокировки.

Технические параметры

В соответствии с соответствующими стандартными листами, испытательная розетка должна иметь тонкомолотые контакты из закаленной стали с поверхностной шероховатостью не более 0,8 мкм над их активной длиной и расположены на номинальных расстояниях, с допуском ±0,05 мм.

Размеры контактных стоек или расстояние между контактными поверхностями для других типов контактных стоков должны соответствовать минимальным размерам, указанным в соответствующих стандартных листах.,с допустимой допустимостью^+0,01₀мм

Испытательные розетки не включены в данный испытательный прибор, пожалуйста, используйте те испытательные розетки, которые клиент уже заказал отдельно, следующим образом:

Нет, нет.	Стандартный	Рисунок No:	Имя	КТГ
1	IEC62196-2/Ed.3/CDV © IEC(E)	СТАНДАРТНЫЙ СТРАНД 2-I СТРАНД 1	Испытательная розетка:32A,250 V AC ВНИМАНИЕ ВОЗОГО	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	СТАНДАРТНЫЙ СТРАНДАРТ 2 - СТРАНДАРТ 1	Испытательная розетка: 63 A, 480 V ТРИФАЗОВАЯ или 70 A, 250 V ОДНОФАЗОВАЯ	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	СТАНДАРТНЫЙ СТРАНД 2 - СТРАНД 1	Вход в испытательное транспортное средство: 63 A, 480 V ТРИФАЗНАЯ ОТДЕЛКА И 70 A, 250 V ОДНАФАЗНАЯ	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	СТАНДАРТНЫЙ СТРАНД 2-ILF лист 1	Вход в испытательное транспортное средство: 63 A, 480 V ТРИФАЗНАЯ ОТДЕЛКА И 70 A, 250 V ОДНАФАЗНАЯ	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	СТАНДАРТНЫЙ СТРАНДАРТ 2-Ill лист 1	Испытательный разъем: 16 А, 250 В однофазный разъем с одним пилотным контактом	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	СТАНДАРТНЫЙ СТРАНК 2-Ill лист 3	Вход на испытательное транспортное средство: 16A, 250V однофазный вход на испытательное транспортное средство с контактом 1 пилота
7	IEC62196-2/Ed.3/CDV © IEC(E)	Стандартный лист 2-Illb лист 1	Испытательный разъем: 32 А, 250 В однофазный разъем с двумя пилотными контактами	1
8	IEC62196-2/Ed.3/CDV © IEC(E)	Стандартный лист 2-Illb лист 3	Вход на испытательное транспортное средство: 32А, 250В однофазный вход на испытательное транспортное средство с двумя контактами пилота
9	IEC62196-2/Ed.3/CDV © IEC(E)	Стандартный лист 2-Illc лист 1	Испытательный разъем: 63 А, 480 В ТРИФАЗОВЫЙ разъем с двумя пилотными контактами	1
10	IEC62196-2/Ed.3/CDV © IEC(E)	Стандартный лист 2-Illc лист 3	Вход на испытательное транспортное средство: 63 А, 480 ВТ ТРИФАЗНЫЙ ВВОД на испытательное транспортное средство с двумя контактами пилота
11	IEC62196-3/Ed.2/CDV © IEC(E)	Стандартный лист 3-Ib Лист 1	Подключатель испытательного транспортного средства	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	Стандартные листы Конфигурация BB КОПЛЕКТОВНАЯ КОПЛЕКТОВА 250 A 900 В постоянного тока СТАНДАРТНЫЙ СТРАНД 3-IIA СТРАНД 1	Подключатель испытательного транспортного средства	1
13	IEC62196-3/Ed.2/CDV © IEC(E)	СТАНДАРТНЫЙ ЛИСТ 3-IIIа Лист 2	Входный вход испытательного транспортного средства	1
14	IEC62196-3/Ed.2/CDV © IEC(E)	СТАНДАРТНЫЙ БЛОГ 3-IVA ВНИМАНИЕ В ТРАНСПОРТ 2, 3 И 4 БЛОГ 2	Входный вход испытательного транспортного средства	1
15	IEC62196-3/Ed.2/CDV © IEC(E)	СТАНДАРТНЫЙ СТРАНД 3-Ivb ВСЕМИ МОДЫ ВВОЗА ДВОГО ДВОГО	Входный вход испытательного транспортного средства	1

Подробности:

Оборудование для испытания на отсоединение зарядного разъема электромобиля IEC 62196-1 0
