Машина для испытания на перекатывание разъема зарядки электромобилей. Испытание механической прочности порта зарядки электромобилей

Испытательная машина для испытания на прочность механических соединений зарядного порта электромобиля

Соответствующие стандарты и пункты

Соответствует IEC62196-1:2022,IEC62752:2016

Обзор оборудования

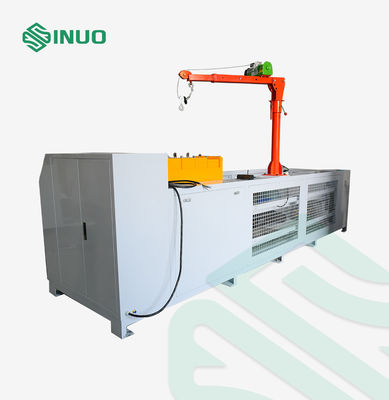

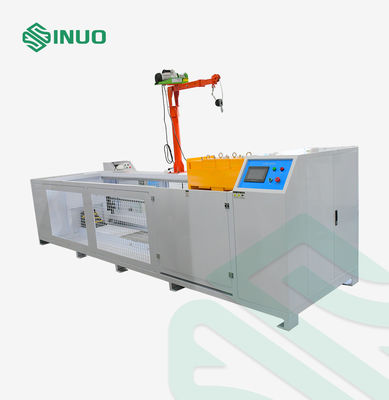

Оборудование имеет конструкцию защитного короба из холоднокатаной стальной пластины. Поверхность короба окрашена. Дно короба покрыто имитацией цементного пола. Механизм прокатки может имитировать прокатку автомобильной шины по объекту и свободно скользить вверх и вниз. Штекер зарядной станции выдерживает такое же давление. Приводное устройство приводит в действие механизм прокатки для достижения движения вперед и назад. Основные компоненты изготовлены из нержавеющей стали и алюминия. (Убедитесь, что шина прокатывает образец в нормальных условиях прокатки). Основные особенности:

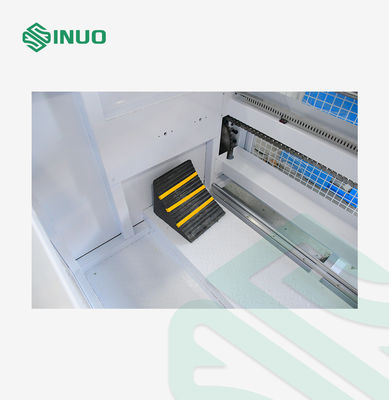

1. Шасси этого оборудования обработано защитным кожухом для обеспечения безопасности процесса испытаний; дно короба крепится к земле с помощью распорных винтов. Направляющие - сверхмощные направляющие, скольжение ролика, а мощность - это двигатель высокой мощности в сочетании с турбинным редуктором для привода главного вала для вращения до испытательной скорости для продвижения испытания на прокатку. Устройство скольжения для фиксации образца оснащено функциональным креплением для установки коробки для соответствия стандартным требованиям.

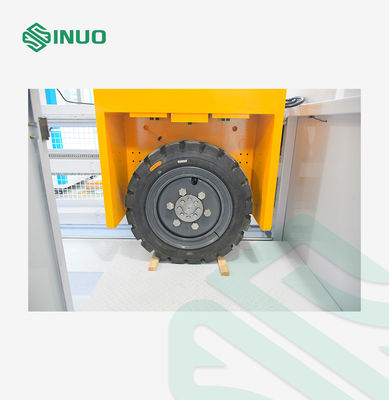

2. Устройство регулировки давления при прокатке выполнено в виде регулируемой конструкции. Шина, верхняя и нижняя скользящие рамы и противовесы, которые выдерживает образец, представляют собой вес испытания.

3. Оборудование использует режим работы привода передних и задних шин (направление прокатки испытания приводится в действие двигателем для прокатки шины вперед и назад), сохраняя образец неподвижным, что может наиболее реалистично имитировать возвратно-поступательное движение автомобильной шины и эффективно имитировать прокатку образца.

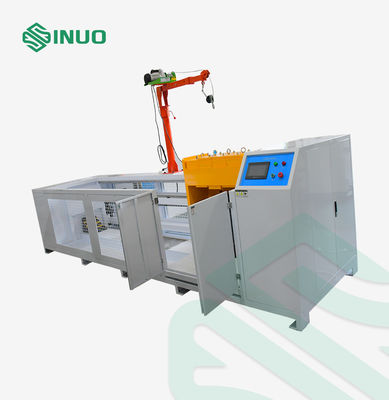

4. Система управления представляет собой независимый механизм. Основной блок имеет управление ПЛК и работу с сенсорным экраном. Дно оснащено фиксированными монтажными отверстиями и портами для подключения проводов для удобства фиксации и подключения.

движение.

Технические параметры

Детали
