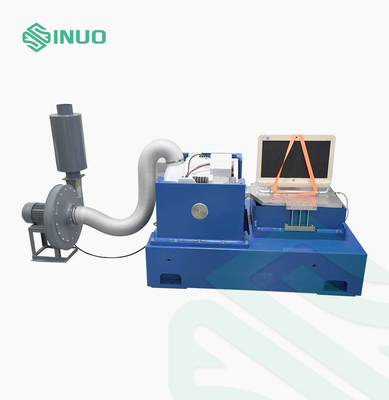

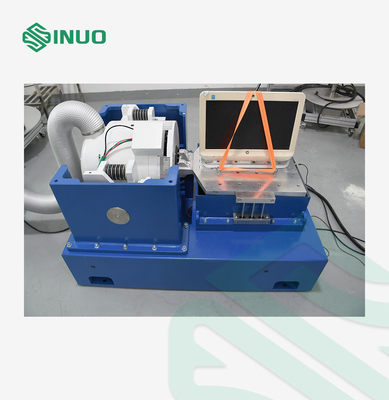

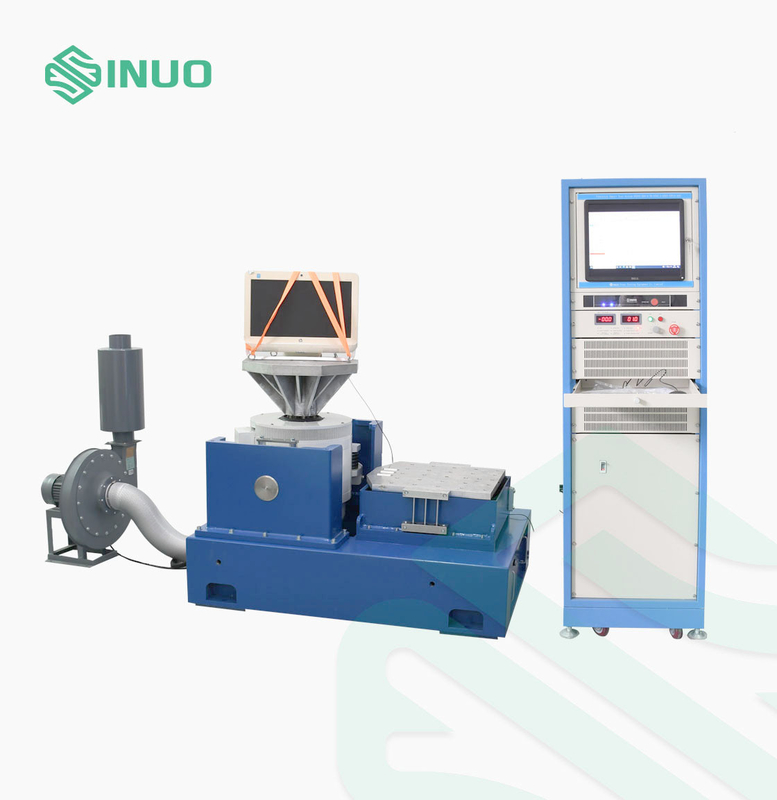

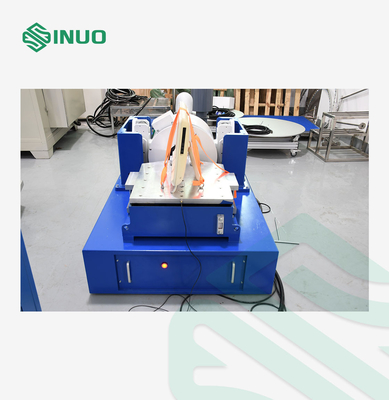

UN 38.3 Синусовой ударный контроль вибрации 51 мм тест-система 5 ≈ 3500 Гц

UN 38.3 Синусовой ударный контроль вибрации 51 мм тест-система 5 ≈ 3500 Гц

Наименование марки:	Sinuo
Номер модели:	SN553
МОК:	1
Условия оплаты:	T/T
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Частота вибрационной изоляции:

3 Гц

Винт на столешнице:

17*M8

Непрерывное смещение:

51 мм

Утечка магнитного потока:

< 1 МТ

Диапазон частот:

5 ‰ 3500 Гц

синусная сила:

600 кгф (6000 Н)

случайная сила:

600 кгф (6000 Н)

Сила удара:

1200 кгф (12000 Н)

Упаковывая детали:

Экспортная упаковка

Поставка способности:

10 комплектов в месяц

Выделить:

Система испытаний вибрации 51 мм

Система испытания вибрации 3500 Гц

Система испытаний вибрации IEC60335-2-24

Описание продукта

UN 38.3 Синусовой ударный контроль вибрации 51 мм тест-система 5 ≈ 3500 Гц

Соблюдение стандартов и положений

Данная система вибрации требуется в соответствии с пунктом 4.3 испытания T ООН 38.3.3, IEC 62133-1:2017 пункт 7.2.2, IEC 62133-2:2017 пункт 7.3.8.1, и т.д.

Обзор продукции

Вибрационное тестирование - это действие возбуждения или шока компонента или устройства, чтобы увидеть, как он будет реагировать в реальной среде.из промышленных изделий, таких как платы электрических цепей, самолеты, корабли, ракеты, ракеты, автомобили и бытовые приборы.

Технические параметры

Vгенератор ибрации	DC-600	DC-2000
Синусная сила	600 кгф (6000 Н)	2000 кгф (20000N)
Случайная сила	600 кгф (6000 Н)	2000 кгф (20000N)
Сила удара	1200 кгф (12000 Н)	4000 кгф (40000 Н)
Диапазон частот	5 ‰ 3500 Гц	5 ‰ 3500 Гц
Постоянное перемещение	51 мм	51 мм
Частота вибрационной изоляции	3 Гц	2.5 Гц
Частота резонанса первого уровня	3300±5% Гц	2600±5% Гц
Винт на столешнице	17*M8	17*M10
Утечка магнитного потока	< 1 МТ	< 1 МТ
Максимальная скорость	2 м/с	2 м/с
Максимальное ускорение	750 м/с²(75 г)	980 м/с²(100 г)
Эквивалентная масса движущихся частей	8 кг	20 кг
Диаметр динамической катушки	Φ230 мм	Φ280 мм
Максимальная загрузка	300 кг.	300 кг.
Вес	590 кг	2695 кг
Переключающий усилитель мощности	(KA-5)	КА-21
Выход усилителя	5 кВА	21 кВА
Номинальное выходное напряжение	120Vrms	120Vrms
Соотношение сигнала к шуму	> 65 дБ	> 65 дБ
Эффективность усилителя мощности	> 95%	> 95%
Защита системы	Защита от температуры, защита от перемещения, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения, защита от наружного воздействия, защита от логических сбоев	Защита от температуры, защита от перемещения, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения, защита от наружного воздействия, защита от логических сбоев
Размеры	1800900800 мм	1800900800 мм
Вес	240 кг	450 кг

Подробная информация

Формула отбора вибрационной машины и схема структуры вибрационного генератора

1- условия испытаний, предоставляемые компанией клиента;

2Тип испытания: синусовая пробка; случайная

3Диапазон частотного ответа: 2-5000 Гц.

4Формула: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

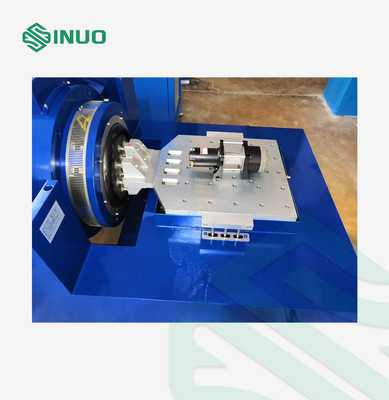

Конфигурация тела вибрационного стола

1. Перемещающая катушка

Вибрирующий стол оснащен литой и ручной обработкой движущихся катушек, оптоэлектронной системой поддержки нагрузки и двумя подшипниками осевого руководства.Двойной подшипник руководство является уникальной особенностью, которая помогает уменьшить динамическое осевое пересечение и вращение во время вибрационных испытаний для повышенной долговечности.

2Эксцитационная катушка.

Двойная структура магнитной цепи, низкая утечка потока, равномерное магнитное поле.

3. поверхность тела

Используя передовую технологию фосфатной обработки и автомобильной краски, он обладает долгосрочным антиwear и антиржавый эффект.

4- холодильники для столов:

Принять низкошумные вентиляторы и улучшить структуру воздухозабора тела стола.Для повышения эффекта охлаждения принят новый дизайн воздуховодов.

UN 38.3 Синусовой ударный контроль вибрации 51 мм тест-система 5 ≈ 3500 Гц 0
