Оборудование для испытаний соединителя EV

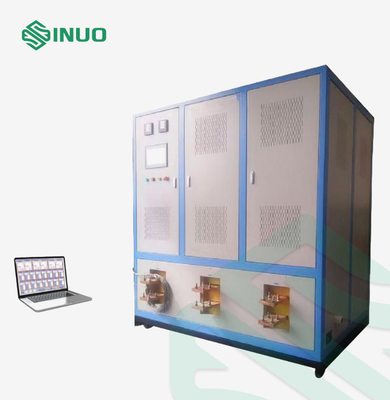

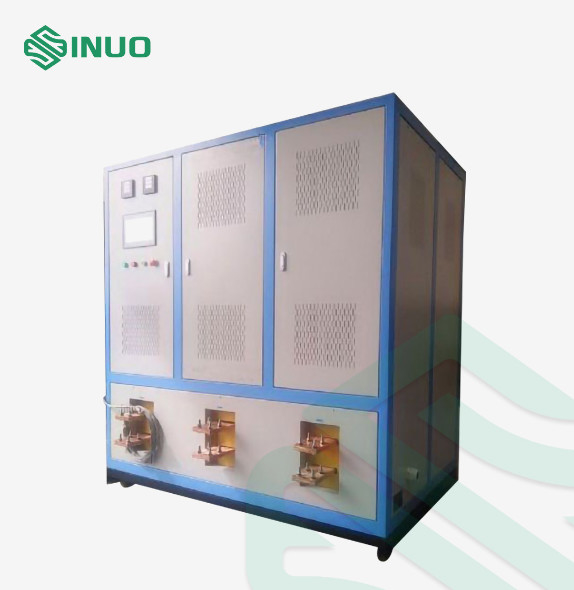

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система

Наименование марки:	Sinuo
Номер модели:	SNQC1020A
МОК:	1
Условия оплаты:	T/T
Способность к поставкам:	10 Sets Per Month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Сертификация:

Calibration Certificate (Cost Additional)

Диапазон напряжения разряда:

DC10-300V

Discharge peak limit current:

Not less than 14KA

Пиковый ток разряда:

Дигитально настраиваемая

Discharge voltage:

Programmable control

Электропитание прибора:

AC220V 50Hz/60Hz,5KVA,

Equipment dimensions:

W1800×D900×H1800mm

Настоящая точность:

уровень 0,5 или выше, разрешение ≤1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Выделить:

Система испытаний на сопротивление току короткого тока

Система испытания скоростного тока 300 В

Оборудование для испытаний соединителей электромобилей IEC62368-1

Описание продукта

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система

Соблюдение стандартов и положений

Соответствует приложению R в IEC62368-1:2019.

Обзор продукции

Система использует устройство для хранения энергии для хранения энергии в соответствии с установленными параметрами и разряжается, когда достигается установленное напряжение для реализации функции испытания большого тока выхода.Частота ослабления колебаний тока составляет 50±2 Гц, симулируя частоту питания, и пиковый ток может достигать 14KA (10KA пик синусовой волны), он будет автоматически заряжаться для следующего раунда испытаний после завершения разряда.

Во время испытания записывается волновая форма тока разряда и автоматически генерируется кривая тока и времени.

Удовлетворять требованиям испытаний мощности питания 300 V*10KA=3MVA в обычных лабораториях;

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система 0

В приведенной выше схематической блок-диаграмме конструкция представляет собой сдерживающую аттенуационную колебание (α<1), а уравнение петли:

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система 1

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система 2

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система 3

Фактическая форма волны тока показана на рисунке а выше.

Технические параметры

Пиковый ток разряда	Дигитально настраиваемая
Напряжение разряда	Программируемое управление
Диапазон напряжения разряда	DC10-300V, автоматически управляемые программой
Предельный ток высвобождения	Не менее 14KA (пиковое значение синусовой волны 10KA)
Время выпуска	Не менее 20 мс, ослабленное колебание в соответствии с синусоидной кривой (использование специальных зарядочных и разрядочных компонентов для высокоэффективного хранения энергии, отсутствие эффекта памяти, длительный срок службы)
Диапазон отклонений во время испытания	Ток 95% ~ 105%; напряжение 100% ~ 105%; частота 95% ~ 105%;
Текущая точность	уровень 0,5 или выше, разрешение ≤1A;
Точность напряжения	Уровень 1 или выше, разрешение ≤ 1 В;
Резистор разряда	1Изготовлен из постоянного проволочного материала, сопротивление стабильное и надежное в течение длительного времени 2Специальный высокоскоростной контактный переключатель используется для переключения управления
Текущая форма волны	Используя высокоточные измерения катушек Роговски, диапазон измерений составляет 20KA, а пропускная способность может достигать 2 МГц.
Управляющий хост	1Используйте интегрированный компьютер с LCD сенсорным экраном с 15-дюймовым монитором, 64G твердотельных накопителей и 8G памяти. 2- Конфигурируйте высокоскоростную карту сбора данных, чтобы точно измерить форму волны тока разряда. 3Текущая кривая волновой формы может храниться и экспортироваться. 4После того, как параметры установлены, программа автоматически проверяет, автоматически анализирует импеданс петли и автоматически регулирует напряжение для адаптации.
Защитная функция	Оборудованы функцией защиты от перенапряжения и перенапряжения
Интерфейс вывода устройства	A. Защитный выключатель SCPD (например, 25A) или предохранитель: пользователь может подключить его самостоятельно. B. Выходной провод: в зависимости от площади поперечного сечения номера провода, пользователь может подключить его сам. C. Когда оборудование выходит из завода, оно обеспечивается акриловым защитным покрытием, которое может быть адаптировано к большинству испытываемых продуктов.
Электрическое питание устройства	AC220V 50Hz/60Hz,5KVA,
Размеры оборудования	Приблизительно W1800×D900×H1800 мм
Масса оборудования	750 кг
Рабочая среда	Температура от 0 до 30°C, относительная влажность не более 80% и отсутствие конденсации, пара и коррозионного газа

Подробная информация

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система 4
