IEC60309-1 Оборудование для испытания напряжения и крутящего момента кабеля интерфейса зарядки

IEC60309-1 Оборудование для испытания напряжения и крутящего момента кабеля интерфейса зарядки

Наименование марки:	Sinuo
Номер модели:	SNQC1007
МОК:	1
Условия оплаты:	T/T
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Вес:

180 кг

Режим управления:

Электрические

Частота напряжения:

1 раз/с

Размеры:

W1600*D600*H1450 мм

Количество подтяжек:

1-999999 раз

Время наложения крутящего момента:

0-99H59M59S

Колесо с крутящим моментом:

100 мм ((Ф200 мм) ±0,5 мм

Приложите напряжение:

160N, 200N, 240N, 250N и 500N

Упаковывая детали:

Экспортная упаковка

Поставка способности:

10 комплектов в месяц

Выделить:

Оборудование для испытания напряжения и крутящего момента кабеля

IEC60309-1 Оборудование для испытания крутящего момента

Описание продукта

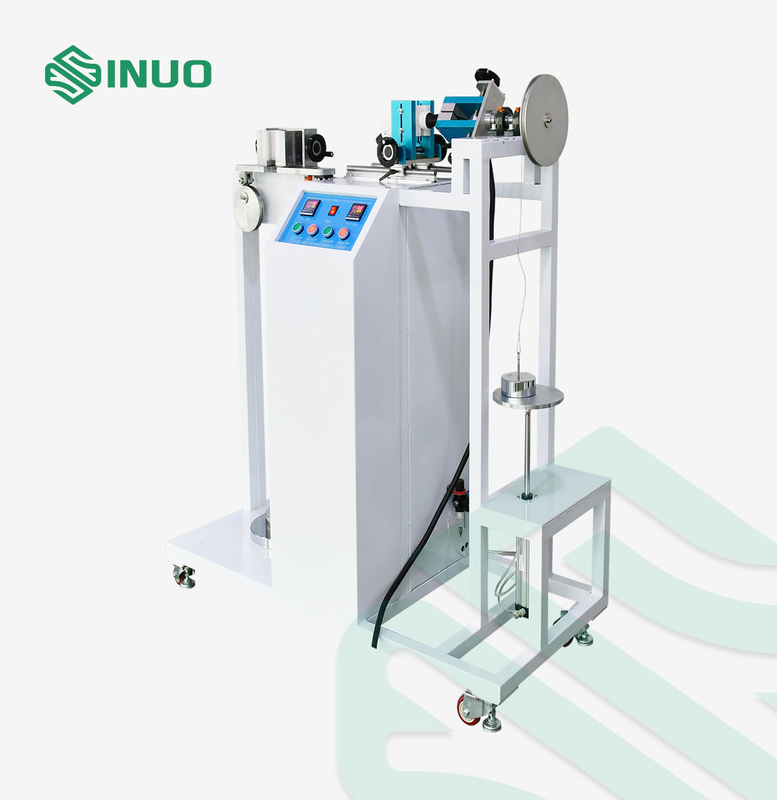

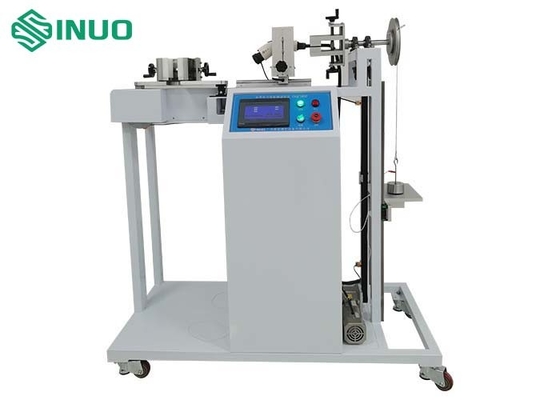

IEC60309-1 Оборудование для испытания напряжения и крутящего момента кабеля интерфейса зарядки

Соблюдение стандартов и положений

Соответствует IEC 62196-1:2022, IEC60309-1:2012.

Обзор продукции

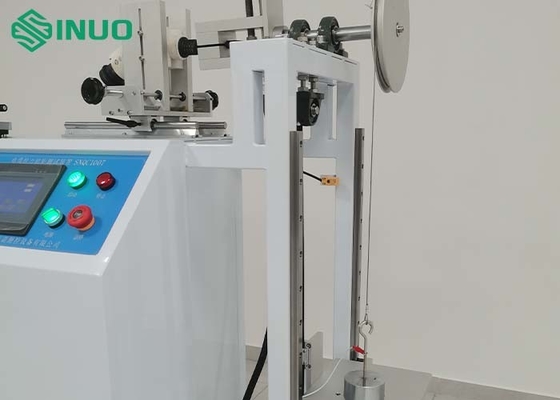

Притягательная сила осуществляется с использованием эксцентрического механизма или винтового механизма с двигателем, а скорость двигателя регулируется, чтобы обеспечить точность времени каждого притяжения;крутящий момент реализуется с использованием цилиндра/мотораИспользуется для проверки способности заряжающих устройств транспортного средства к выдерживанию заданных тяговых сил и моментов.Для натяжения используются весыИспользуйте ПЛК для управления количеством применяемых напряжений и временем испытания крутящего момента.Оборудование автоматически останавливается при достижении количества испытаний или времени испытания.После испытания максимально допустимое смещение гибкого кабеля соединителя зарядной пушки не должно превышать стандартно требуемое значение.

Технические параметры

Размеры	Около W1600D600H1450 мм
Вес	Около 180 кг.
Испытательные элементы	Испытания на тягу и крутящий момент на кабелях питания и/или кабелях транспортного средства
Схема структуры оборудования	См. схему на рисунке 1.

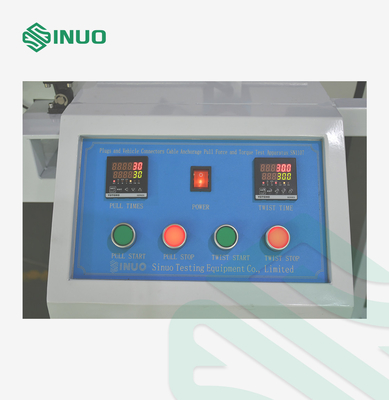

Режим работы управления	Автоматическое управление ПЛК, работа с сенсорным экраном
Режим привода	Электрические
Приложите напряжение	Соответствует спецификациям 160N, 200N, 240N, 250N и 500N.
Применение крутящего момента	Каждый из них отвечает спецификациям 0,6 Нм, 0,7 Нм, 1,2 Нм, 1,5 Нм, 2,3 Нм и 11,0 Нм

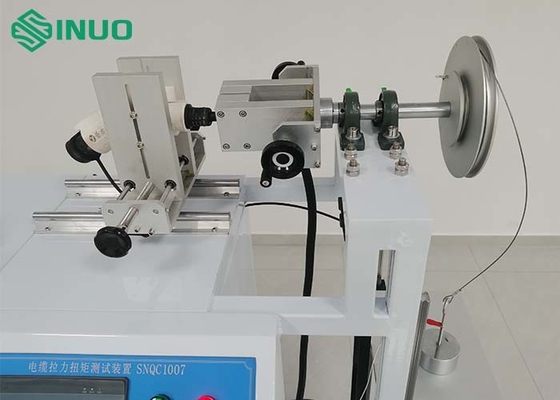

Колесо с крутящим моментом	100 мм ((Ф200 мм) ±0,5 мм
Частота напряжения	1 раз/с, обнаружение фактического напряжения через электрический сигнал
Количество подтяжек	1-999999 раз, может быть предварительно настроен, по умолчанию 100 раз ± 1 раз
Время наложения крутящего момента	0-99H59M59S, может быть предварительно установлен
Защита от отключения питания	С отключенной функцией хранения данных и памяти
Установка	Комплект универсальных зажимов
Таблица выбора соответствия веса
