Прибор теста силы ввода интерфейса электротранспорта IEC62196 поручая

Прибор теста силы ввода интерфейса электротранспорта IEC62196 поручая

Наименование марки:	Sinuo
Номер модели:	SNQC1013A
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	15 наборов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Прикладной стандарт:

IEC 62196-1Ed.4CDV 2020

Прикладные статьи:

Статья 14.1.5, 14.1.6

Испытательная станция:

Отдельная станция

Образец теста:

Поручая интерфейс

Штепсельные вилки теста:

Подгонянный

Прикладные диаграммы:

Fig13, fig14

Прикладная таблица:

Таблица 5

Высота падения:

5cm

Упаковывая детали:

случай переклейки

Поставка способности:

15 наборов/месяц

Выделить:

Поручая прибор теста силы ввода интерфейса

Прибор теста силы ввода IEC62196

Описание продукта

Прибор теста силы ввода интерфейса электротранспорта IEC62196 поручая

Исполненные стандарты & статьи для поручая прибора теста силы ввода интерфейса

Статья 14.1.5 62196-1:2020 IEC, 14.1.6, fig13, fig14.

Статья 17,2 62196-1:2014 IEC.

Технические параметры для поручая прибора теста силы ввода интерфейса

Испытательная станция	отдельная станция
Конфигурация веса	Вес оружия AC поручая главный: 9.2kg
Высота падения	Вес оружия DC поручая главный: 13.2kg
Располагать инициала вставки	Дополнительный вес: 0.8kg
Приспособление	Примечание: Вес главного веса включает вес приспособления и ведущей штанга, и вес веса осуществлен суперпозицией и комбинацией
Время задержки теста	60s, поднимают домкратом управляют подносом для того чтобы поднять вес для того чтобы достигнуть
Испытательная нагрузка	Зарядный кабель AC: 100N Оружие DC поручая: 140N 1.0kg
Тест	Во время теста, запирающему устройству нужно быть раскрытым

Обзор оборудования для поручая прибора теста силы ввода интерфейса

Цель теста: Структура поручая интерфейса должна сделать легким ввести поручая оружие, и проверяет ли максимальная сила необходима, что ввела поручая оружие в гнездо прибора внутри ряд определенный в стандарте.

Принцип теста: Сила поручая оружия введенного в гнездо: положите поручая оружие вертикально вниз, место главный вес согласно стандартным требованиям на поручая оружие, и после этого используйте вес 0.8kg для того чтобы упасть свободно от высоты 5cm для того чтобы плотно сжать главный вес, поручая оружие быть введено в гнездо к положению требуемому контактом

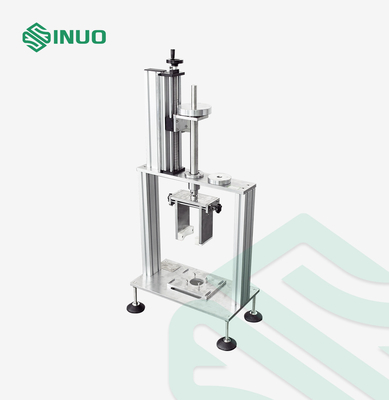

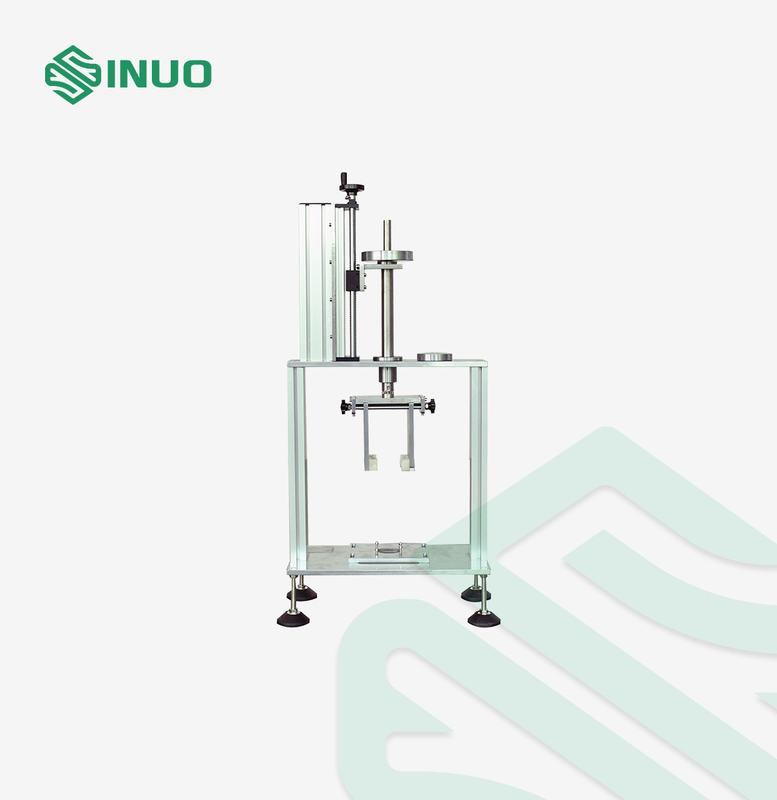

Структура оборудования: Этот прибор составлен базовой платины a установки гнезда, поручая зажимного приспособления оружия, главного веса f, и дополнительного G. веса.
Примечание: Центризуя регулируемое приспособление принято, которое может держать все виды поручая продуктов оружия

Особенности структуры

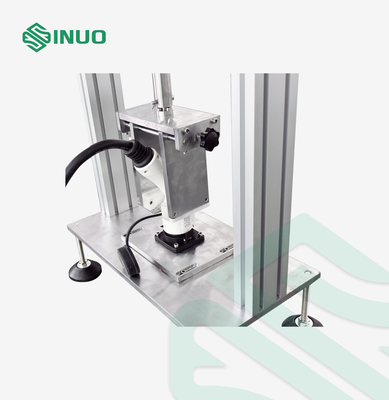

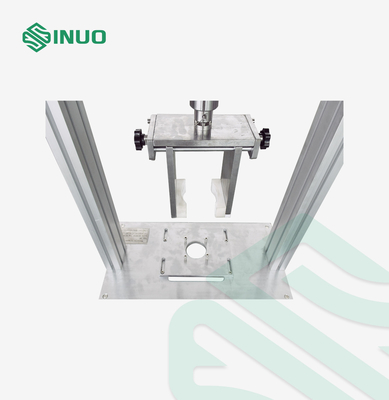

Этот прибор главным образом составлен приспособления установки, зажимного приспособления, основного веса, дополнительного веса и штепсельной вилки теста. Основанный на опыте, струбцина тяги изменена на противовес, крюк веса сразу соединен со штепсельной вилкой теста, и установлено приспособление для удержания образца. Специфическая форма показана в диаграмме 1.

Прибор теста силы ввода интерфейса электротранспорта IEC62196 поручая 0
