Пыль оборудования для испытаний соединителя статьи 20,2 EV - камера контрольного испытания

Камера теста оборудования для испытаний соединителя EV пылезащитная

Исполненные стандарты & статьи

Эта камера теста исполняет с IEC60529-2013, EN60529, DIN40050, SAEJ575 и etc.

Технические параметры

1. Внутренний размер космоса: ширина 1500mm*depth 1000mm*height 1000mm;

2. Пыль теста: сухой порошок talcum который может пройти через квадратную сетку с размером сетки 75μm и диаметр провода 50μm.

3. Количество пыли: 2-4kg/m3.

4. Скорость воздуха: <2m>

5. Нагнетая разница в давления: 0 | -10kPa регулируемое, оборудованный с дисплеем манометра.

6. Регулирование потока вакуумного насоса нагнетая: 60-600, 600-6000mL/min регулируемое;

7. Температура топления: нормальную температуру +10℃~+60℃ можно отрегулировать для уменьшения влажности в камере и для показа влажности в камере;

8. Полностью закрытая структура, насос вибрации принимает пневматический насос вибрации, амплитуда может быть отрегулированные stepless путем регулировать воздушные потоки, сильный вентилятор циркуляции обеспечивает циркуляцию крытый воздух для того чтобы управлять подвесом пыли, и скорость вентилятора может быть отрегулирована преобразователем частоты;

9. Загерметизированная дверь со стеклянным окном, оборудованным с щеткой удаления пыли для того чтобы облегчить замечание крытых условий;

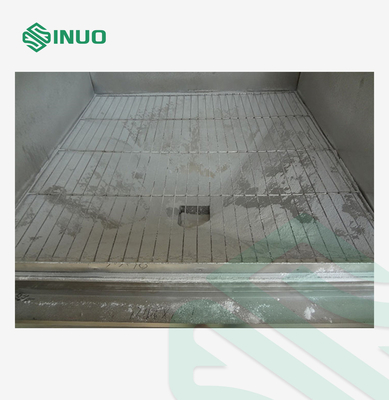

10. Двухслойная загородка нержавеющей стали включает образцы в набор отложенных изменений теста места;

11. Системная конфигурация вакуума: вакуумный насос, измеритель прокачки, манометр вакуума отрицательный, клапан давления регулируя, фильтр.

12. Внутренняя стена сделана из нержавеющей стали и наружная стена покрашена со стальными пластинами.

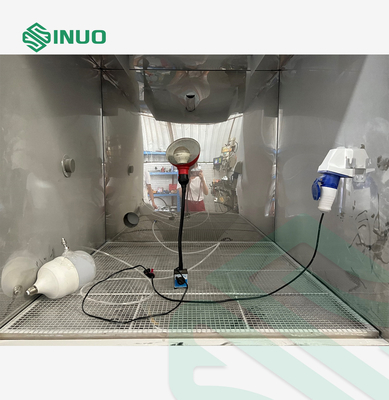

13. Установите электропитание типового теста (встроенное пылезащитное гнездо), включеный-выключеное электропитания образца контролирует машиной, и вход силы отделен от машины

14. Разрешение: температура: 0.1°C, время: 1S;

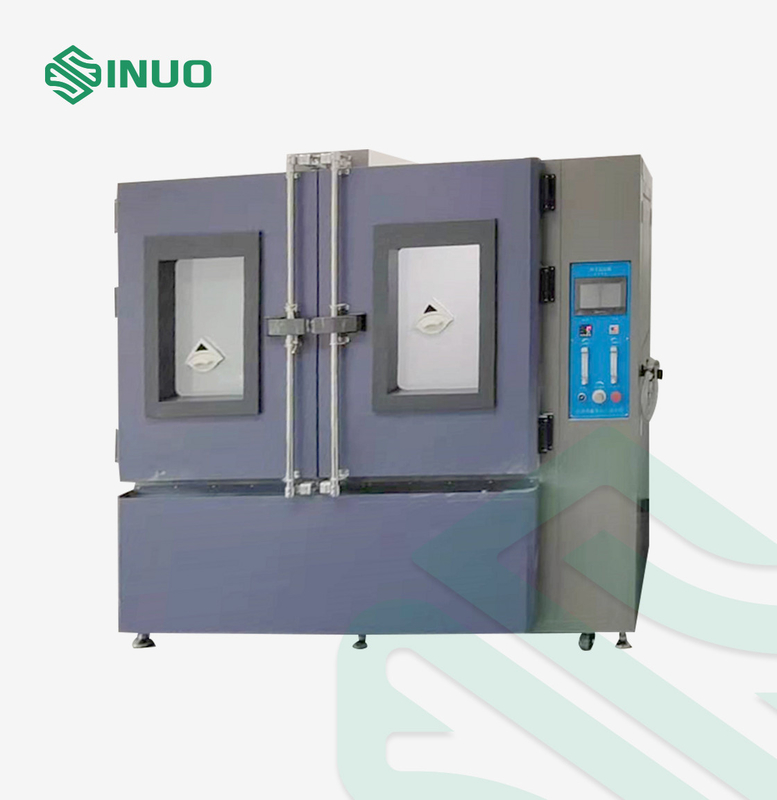

15. Дверь: Двойная дверь, размер W1500mm*H1000mm отверстия двери;

16. Интерфейс контроля эксплуатируется экраном касания, который легок для того чтобы работать, и он будет испытано автоматически после того как параметры программы набор.

Обзор оборудования

Цель теста: Эта камера теста использована для механического, электрического, электронного, электрохимического, и электро-механического оборудования. Оцените сопротивление, хранение и деятельность этих приборов к выдержке для того чтобы высушить песок или пыл-груженые атмосферы. Использованный для эксплуатационного испытания запечатывания продукта и испытывать надежности.

Особенности камеры:

1. Вибрация принимает пневматический режим вибрации, и амплитуда может быть отрегулированные stepless;

2. Оборудованный с преобразователем частоты, ход суда вентилятора может быть отрегулирован преобразованием частоты;

3. Скорость откачки и давление образца можно отрегулировать независимо, и нагнетая давление стабилизировано;

4. Оборудованный с электронным метром температуры и влажности, который можно сразу показать на экране касания;

5. Нижняя воронка оборудована с переключателем шарикового клапана для легкой замены пыли;

6. Стена камеры теста оборудована с собранием пылевого фильтра воздуха, и сбалансировано атмосферное давление внутренних и наружных камер;

7. Программа легка для того чтобы работать. К тому же, функция подогрева включения питания образца добавлена. Например, когда необходимы, что приведены в действие дальше и подогреты испытывая лампы, лампы к устойчивому состоянию перед испытанием пыли. После того как время подогрева закончено, прибор автоматически начнет тест пыли. Таким образом, тест люминера можно завершить сразу в камере пыли в одно время.

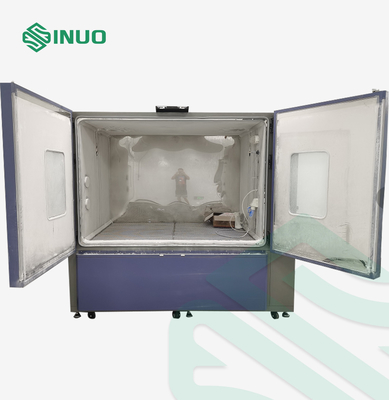

8. Структура камеры: отверстие двери свободно (1500X1000mm), и дверь полно открыта, которая удобна для устанавливать большие и тяжелые образцы в камере.

Предохранение от безопасности: сигнал тревоги и причина недостатка, обрабатывая проворную функцию, автоматическое выключение после сигнала тревоги недостатка; предохранение от утечки, предохранение от короткого замыкания, вентиляторный двигатель перегревая, общая потеря участка оборудования/обратный участок, общее предохранение от времени оборудования.

Электропитание: AC 380V 50HZ 4KW; один обжатый интерфейс источника воздуха, воздушный рукав Φ8mm.

Структура камеры:

1. Оно конструировано как коническая воронка с портом собрания пыли и портом пыли дуя на дне. Установите вентилятор циркуляции турбины высокого давления на порт пыли дуя для отправки пыли от воронки в верхнюю часть внутренней камеры. Пыль дунута вниз естественно от верхней части вертикально. Когда пыль падает на бортовую стену воронки, пыль повторно использована к порту пыли дуя вибрируя прибором, так, что цикл начнет снова и снова.

2. Внутренний материал камеры: плита нержавеющей стали;

3. Наружный материал камеры: плита холоднокатаной стали + печь краска/пластмасса брызг;

4. 2 обзорного иллюминатора;

5. Шабер пыли: удобно наблюдать ситуацией теста;

6. Освещать лампу: одно освещение СИД установлено внутрь, которое удобно для наблюдать ситуацией теста;

7. Отверстие теста: Ø100mm;

8. Нагрузка кронштейна отсека: 100KG.
