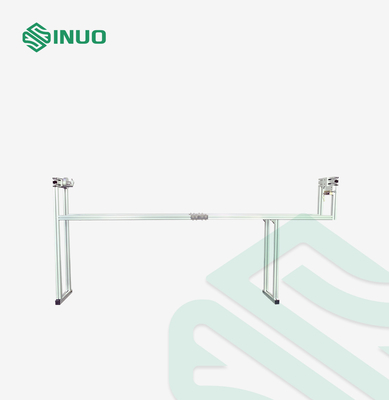

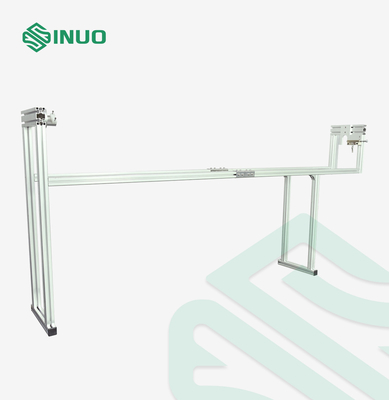

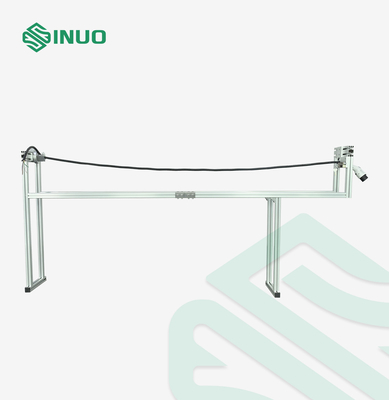

Гнездо оборудования для испытаний 50kg соединителя IEC62196 2250mm EV - тест прочности выходов

Тестер прочности новых Гнезд-выходов корабля энергии IEC62196 множественных портативных механический

Исполненные стандарты & статьи

IEC 62196-1Ed.4CDV: 2020 «штепсельные вилки, гнездо - выходы и муфты для промышленных и подобных применений, и для статей 26,3 электротранспортов», смоква 19.

IEC60884-1: 2006 «штепсельных вилок и гнезд-выходы для домочадца и подобных целей Part1: Статья 24,9 общих требований» и диаграмма 29.

«Штепсельные вилки GB2099.1-2008 и гнезд-выходы для домочадца и подобных целей Part1: Статья 24,9 общих требований» и диаграмма 29.

Технические параметры

Вопросы & ответы

Q: Что падая высота?
: Падая высота 750mm.

Q: Что размер для этого прибора?
: Размер прибора о весах 50kg 2400×850×400 (mm) W×D×H.

Детали:

Для испытывать механическую прочность regenerable штепсельных вилок и автомобильных соединителей приспособленных с гибкими кабелями.

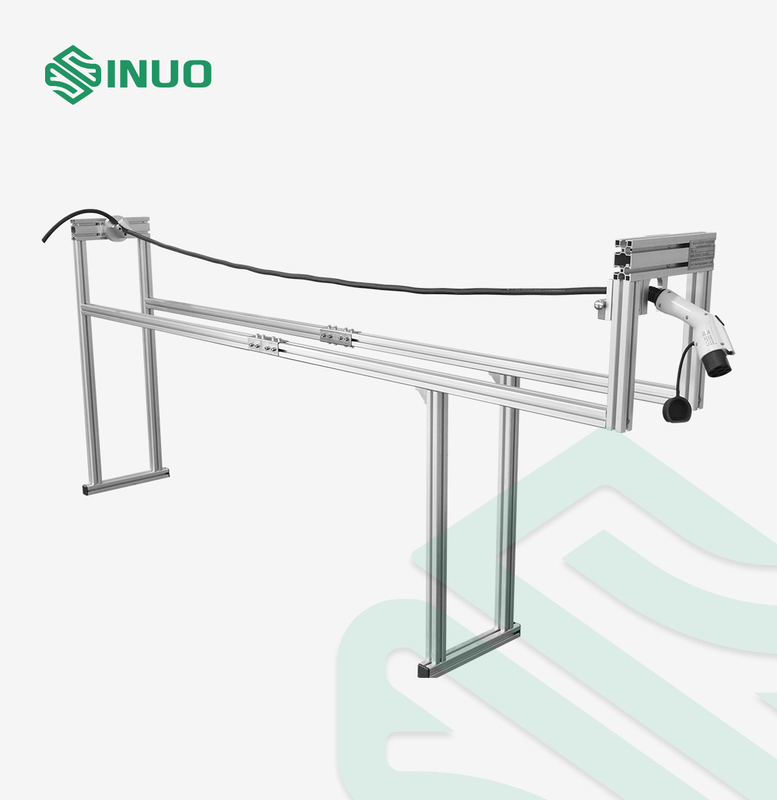

Образец держится так, что кабель будет ровен и после этого позволен упасть на конкретный пол. Это было сделано 8 раз; кабель был вращанным 45° каждый раз он был исправлен.

Штепсельные вилки и соединители способные к возрождению корабля приспособлены с небольшой частью (около 200mm) самого светлого типа кабеля гибкого трубопровода с минимальной площадью поперечного сечения порекомендованной изготовителем.

После испытывать, образцы не покажут никакое повреждение как замечено в IEC 62196-1Ed. 4 cdv 2020; В частности, никакие части не должны прийти или прийти свободно. Образец не должен подвергнуть части действию которые могут быть поручены. Образцы должны поддерживать их оценку IP.
Аксессуары со степенью защиты IP44 или более высоко следует подвергнуть к уместным тестам определенным в IEC 62196 - 1ed. Статья 4CDV 2020 20.

Аксессуары с термопластиковыми снабжениями жилищем будут испытаны к IEC62196-1ed. Статья 4CDV 2020 21,4.
