Оборудование для испытаний соединителя IEC62196 EV затыкает испытательную систему повышения температуры

Испытательная система повышения температуры соединителей и штепсельных вилок электротранспорта IEC62196

Исполненные стандарты & статьи

Статья 2020 IEC 62196-1 Ed.4CDV 24.

Статья 2020 IEC 62196-3 Ed.4CDV 24.

IEC 60309-1: статья 2012 22.

…

Технические параметры

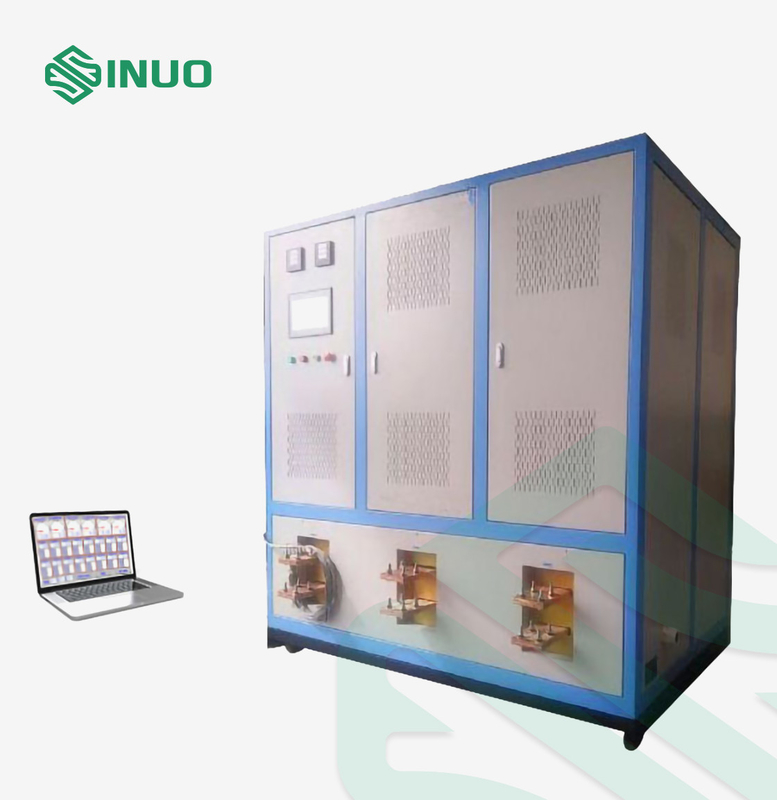

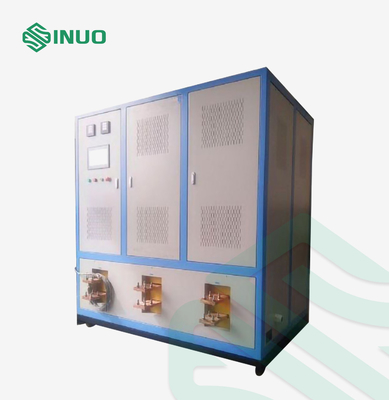

Обзор оборудования

Испытательное оборудование использовано для того чтобы подтвердить аксессуары так будет построено что повышение температуры в нормальной пользе не чрезмерно.

Оно использовано для проверки повышения температуры штепсельных вилок, гнезд-выходов и соединителей корабля после проходить расклассифицированное течение, нагревая условия на поверхности электрических аксессуаров когда течение нагрузки соединено, и соотвествует ли повышение температуры терминалов стандарта.

Снабжает низшее напряжение образец, и после этого повышение температуры собрано в пределах некоторый период времени, который идет в сравнение со стандартные требования.

Состав системы:

течение 12 путей однофазное сделало в одну машину (т.е. все электрические аппаратуры в одном chasis), по каждому 3 пути однофазного образовывает трехфазное электропитание (приведенное в действие трехфазным электропитанием, звезд-соединено полное оборудование). Оно составлен регулятора электрического напряжения тока, настоящего передатчика, регулятора PLC programmable, настоящего датчика, интерфейса касания, и съемного шасси. Специфически: Электропитание AC устойчивое настоящее, которое может стабилизированно вывести наружу тест настоящий, исключает влияние течения теста должного к качаниям напряжения электропитания, прошивочным проводам или медным барам, и значению сопротивления продукта теста, и улучшить точность результатов теста. Электропитание имеет малопотертое, высокую эффективность, легкая деятельность, и имеет функции полного контроля и обнаружения.

Особенности системы:

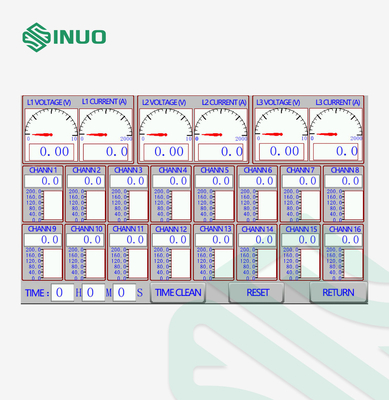

1. С экраном LCD касания истинного цвета, настоящие установку и контроль можно завершить на экране касания, с полностью английским интерфейсом, устанавливая просты и деятельность удобна.

2. С дружелюбным интерфейсом взаимодействия человеческ-компьютера, оно обеспечивает обильные функции сигнала тревоги и диагноза. Блок основного управляющего воздействия выбирает programmable регулятор (PLC), который может автоматически отрегулировать множественные течения нагрузки в то же время для того чтобы достигнуть всесторонних контроля и регулирования по замкнутому циклу, и степень автоматизации высока.

3. Умная контрольная программа программы, высокая надежность, сильная противоинтерференционная способность, с цифровым управлением логики, контролем за движением, управлением производственным процессом короткозамкнутого витка, преобразованием данных, сетью связи и другими функциями, полным настоящим сбором данных, дисплеем и контролем. Обеспечьте интерфейс связи радиотелеграфа (WIFI), и смогите осуществить беспроводную функцию связи с контролем ПК предпосылки, осуществите централизованную установку и режим автоматического управления течения теста каждой петли, и очеловечивание более сильно.

4. Используя умное напряжение тока и настоящие датчики которое поддерживают технологию fieldbus для того чтобы осуществить полное дигитализирование передачи данных, улучшить точность данных и надежность продукта.

5. С нул-точечной компенсацией и настоящей функцией само-тарировки коррекции, оно может произвести коэффициенты коррекции мульти-этапа внутри регулируемый ряд прибора для обеспечения стабильности оборудования электропитания AC постоянн настоящего.

6. Функция защиты: с обратной последовательностью участка, функция предохранения от перегрузок по току, позволяющ нулевой нагрузке. Защита прибора напряжения тока AC регулируя должна принять двойную защиту управления предохранения от компьютера автоматического и механического переключателя предела микро-движения для обеспечения нормального функционирования оборудования электропитания AC постоянн настоящего и для обеспечения безопасности и надежности продукта.

7. Стабильность теста настоящая не повлияна на внешней испытательной средой, и течение выхода всегда сдержано внутри установленный ряд точности повсеместно в тест.

8. Используя умное воздушное охлаждение, долгосрочная деятельность на расклассифицированном течении, повышение температуры основного прибора цепи не превышает их соответственно стандарты.

9. Каждый прибор настоящего уровня можно использовать как источник питания самостоятельно или множественные течения можно использовать параллельно в любой комбинации, и полное течение должно соотвествовать теста повышения температуры.

Система обнаружения температуры:

1. Требования для детектора температуры:

Электропитание A. Working: DC24V.

B. цепь входного сигнала: 16 каналов.

C. тип входного сигнала: Тип t (термопара).

Точность D. Измерения: ≤±1℃.

Время E. Забора: <0>

Прочность F. Изоляции: Высоковольтная изоляция между каналами может сразу измерить проводников 380V в реальном маштабе времени.

Деятельность G. Показа: используя экран LCD касания 10 дюймов.

Функция H. Сообщения; дистанционный контроль можно осуществить через интерфейс WIFI беспроводной или интерфейс RS485.

I. хранение данных: Запоминающее устройство интерфейса u USB.

2. Регулятор и программное обеспечение обнаружения

A. сбор данных и функции обработки: через сбор данных в реальном времени и обработку приборов низкого уровня умных. Информация в реальном времени включает: аналоговые сигналы как течение и температура, и сигналы переключателя как положение переключателя и работая состояние.

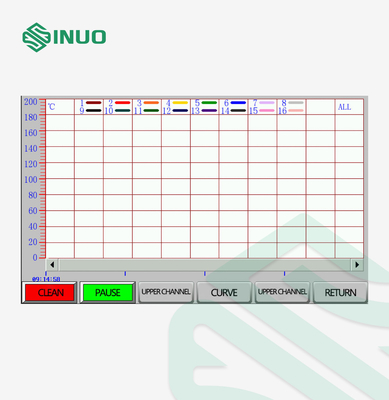

Функция B. Показа: После обработки всех видов информации отправленных приборами низкого уровня умными, различные экраны информации можно показать в реальное временя, и работая параметры, данные по сигнала тревоги и данные за прошлый период системы можно запросить в любое время через интерфейс предпосылки.

C. функция управления: Согласно собранным данным и состоянию, деятельность дистанционного управления можно выполнить на приборах низкого уровня умных.

D. функция установки: Параметры необходимы во время деятельности прибора низкого уровня умного входной сигнал в систему через предпосылку контролируя программное обеспечение. Установка разделена в 2 уровня уровня потребителя и уровня фабрики, и имеет функцию защиты секретности пароля.

Функция E. Сигнала тревоги: Данные по сигнала тревоги произведенные каждым прибором низкого уровня умным отправлены в предпосылку через беспроводное (WIFI), и предпосылка контролируя программное обеспечение автоматически хлопнет вверх данные по сигнала тревоги, и может также проанализировать и собрать соответствуя данные по сигнала тревоги согласно собранным данным.

Функция F. Записи: храните некоторые важные состояние и данные во время работы энергетической системы согласно времени и другие условия для запроса, и отчет о данных об объеме продукции к принтеру в определенном формате.

Параметры:

Основная конфигурация оборудования

1. Электропитание AC: Одиночная фаза 400A устойчивого настоящего электропитания AC, 2 выхода 2 набора.

2. Бар 30*5*2000mm меди стандарта теста повышения температуры, ПК количества 12.

3. Соединение теста повышения температуры мягкое использовано для того чтобы соединить соединяясь проводника между концом выхода испытательного оборудования повышения температуры и стандартным медным баром или продуктом теста, который сделан из мягкого медного проводника. Качественные требования: Медная трубка (толщина стены 2mm) и залуживанная медная оплетка (φ0.2 mm) холодны - отжатый, залуживанный на обоих концах, свободный допуск. Квадрат площади поперечного сечения 250, длина 1000mm, наборы 6.

Линии для теста повышения температуры: 1,1.5, 2, .5, 4,6, квадрат, каждая спецификация 2 метра в длине, 2 части каждого; 10,16,25,50,70, квадрат, длина каждой спецификации в 2 метра, количество 2 части каждого; квадрат 95 120 240, каждая длина спецификации в 1 метр, количество 2 части каждого;

4. Система обнаружения температуры: система обнаружения температуры 16 каналов с 1 набором съемного шасси, включая 16 импортировала Т-образные термопары с длиной 3m.

5. 1 ноутбук (включая ПК контролируя программное обеспечение, 1 систему wifi).
