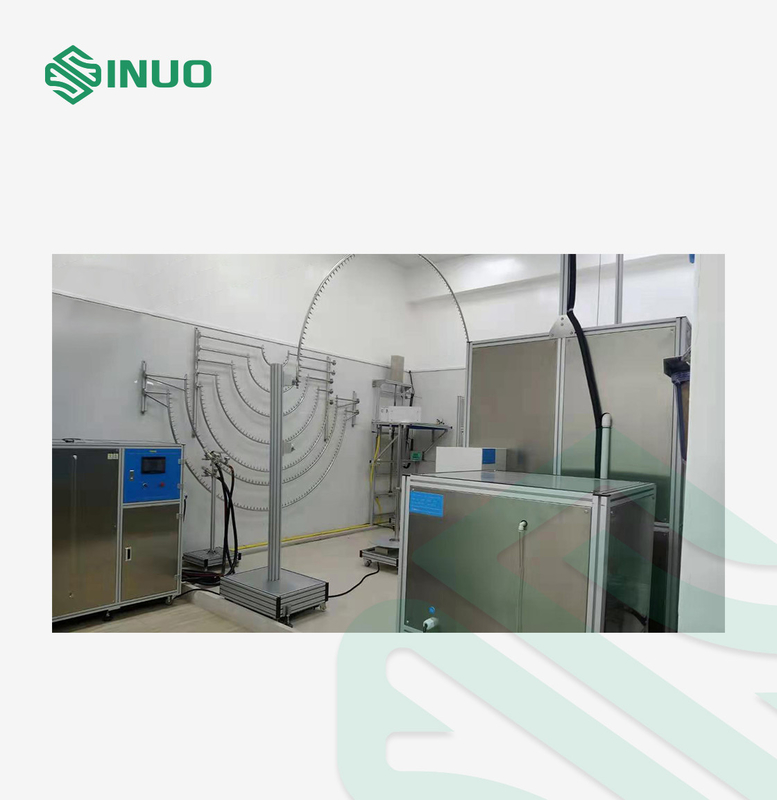

Электротранспорт интегрировал водоустойчивое оборудование для испытаний соединителя испытательной системы IPX1-8 EV

Вертикальный прибор капельного испытания дождя

Обзор:

Этот прибор теста проверить защиту против вертикально понижаясь падений воды. Он конструирован и изготовлен в соответствии со стандартным требованием IEC60529 IPX1 и IPX2.

1. Подъем и падение коробки потека проконтролированы мотором.

2. Фильтр тонкой очистки нержавеющей стали для фильтрации грязи.

3. Adopts обжало воздух для того чтобы дунуть вода иглы, для предотвращения веществ воды реактивных и атмосферической преграждая иглы.

4. Сопло иглы нержавеющей стали общее медицинское, легкое для покупки, не легкое для того чтобы заржаветь.

5. Сопло иглы и место сопла иглы используя соединение конусности, можно легко заменить без инструмента, индивидуальное повреждение к соплу иглы можно легко заменить быстро.

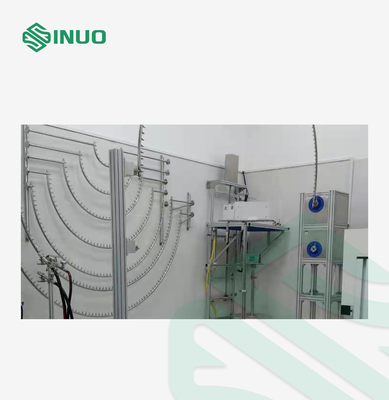

Осциллируя тестер трубки конструирован и изготовлен в соответствии со стандартным требованием IEC60529 IPX3 и IPX4.

Осциллируя часть трубки этого прибора проконтролирована механизмом двигателя с регулируемой скоростью и переходного звена. Этот прибор reciprocating качание от места ±60°to другое одно из ±175°with скорость необходим стандартом через машину регулируя угол.

Регулировка угла точна. Структура стабилизирована и прочна. Она сотрудничает с turntable через который вращать 90°can быть достиганным.

Технический параметр:

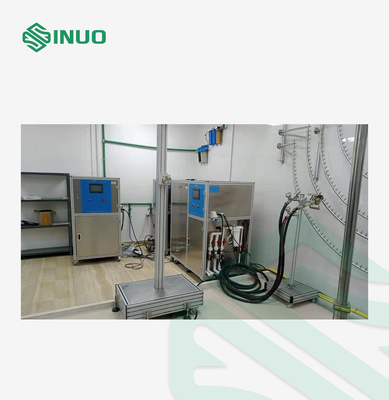

1. Умные водоснабжение и система управления применимы к:

() водоснабжение для водоустойчивого теста IPX1~IPX6

(b) тест погружения воды IPX7

хранение воды (c) для теста закрепленности воды IPX8

(d) режим автоматического управления для всего водоустойчивого оборудования

2. Метод водоснабжения: водоснабжение температуры постоянного, водоснабжение подачи постоянного, постоянн водоснабжение давления

3. Процесс управления водоснабжения: После того как потребитель заранее поставил значение температуры воды, величину потока воды и значение давления воды на экране касания, систему контроля температуры, электронные метры или цифровой монитор реального времени манометра текущие стоимости, прочитайте значения в PLC через преобразование данных, после этого автоматически для того чтобы отрегулировать вращательную скорость насоса через преобразователь частоты.

4. Управление tempreture воды: Система PID автоматического управления режим и обнаруживает tempreture воды, ряд: комнатная температура | 65℃ (±3℃).

5. Большая подача и небольшое водоснабжение путей подачи 2.

6. Большое водоснабжение подачи:

(a) оно применимо к сильным тесту брызг воды IPX5~IPX6 и впрыску воды IPX8

ряд подачи (b): 10~100L/min

точность подачи (c): ±0.5L/min

счетчик- расходомер (d): счетчик- расходомер турбины

водяная помпа (e): насос нержавеющей стали центробежный

7. Небольшое водоснабжение подачи:

(a) оно применимо к водоустойчивому тесту IPX1~IPX4

ряд подачи (b): 1~10L/min

точность подачи (c): ±0.5L/min

Счетчик- расходомер: счетчик- расходомер турбины

водяная помпа (d): насос нержавеющей стали центробежный

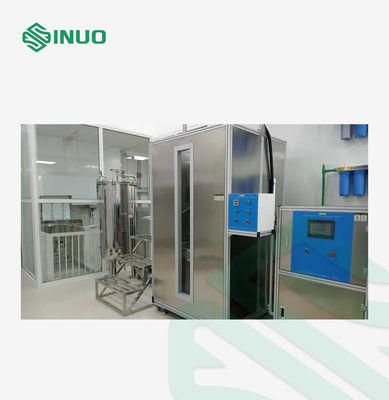

8. Бак для хранения воды:

(a) оно применимо для того чтобы намочить хранение сильного теста брызг воды IPX5~IPX6, впрыска воды IPX8, погружения IPX7

обзорный иллюминатор (b): ужесточатое стеклянное окно

указатель глубины (c): нержавеющая сталь

(d) жидкостный ровный контроль: поплавковый выключатель + труба переполнения

9. Кронштейн лифта с кнопочным управлением погружения IPX7

10. Контроль IPX8

() ряд давления: 0~0.6Mpa

диапазон времени (b): 0~999999s

11. Шкаф контроля:

() обнаружение подачи: обратная связь сигнала подачи через электронный измеритель скорости потока

установка подачи (b): установите на экран касания

обнаружение температуры (c): PID

регулятор (d): PLC Мицубиси

(e) дружелюбный интерфейс: 7 дюймов, экран касания цвета

функция управления (f): водоснабжение температуры постоянного, водоснабжение подачи постоянного, постоянн водоснабжение давления, и контроль времени теста.

функция защиты (g): предохранение от утечки, предохранение от перегрузки, предохранение от короткого замыкания

12. Фильтр: раковина нержавеющей стали, ядр фильтра тонкой очистки

13. Материал тела: промышленный алюминиевый сплав

14. Наружный размер: 1400mmX750mmX1600mm

Обзор:

Сопло брызг конструировано и изготовлено в соответствии с IEC60529 IPX8.

Технические параметры:

1 сосуд под давлением: танк нержавеющей стали.

ряд регулировки 2 давлений: 0 | 5bar (смогите быть подгоняно).

система 3 давлений: насос + преобразователь частоты нержавеющей стали.

точность 4 манометров: 0,25 градуса, ряд: 6bar.

время 5 тестов: 0-99min.

давление максимального предела 6: 5bar.

предохранение от 7 давлений: предохранение от переключателя давления.

8 соединяются с оборудованием водоснабжения 3/4 высокими соединениями шланга провода стали давления

Turntable

Обзор:

Tiltable вращая этап необходимый аксессуар для теста IPX1~IPX6.

Технический параметр

Детали:
