| Наименование марки: | Sinuo |
| Номер модели: | SN1013 |
| МОК: | 1 |
| цена: | Customized |
| Условия оплаты: | T/T |
| Способность к поставкам: | 30 наборов/месяц |
Сила разведения электротранспорта IEC62196 и запирать на задвижку прибор теста проверки
Исполненные стандарты & статьи
Статья 14.1.5 62196-1:2020 IEC, 14.1.6, fig13, fig14.
Статья 17,2 62196-1:2014 IEC.
Обзор оборудования
Это испытательное оборудование соответствует статье 14.1.5 62196-1:2020 IEC, 14.1.6, fig13, fig14. Статья 17,2 62196-1:2014 IEC. Она использована для проверки максимальной необходимо силы когда штепсельная вилка теста разделена от соединителя гнезд-выхода или корабля и минимальная сила необходима когда штырь одно-этапа вытягиван из гнезда. Она также использована для того чтобы подтвердить дизайн трубок контакта может обеспечить адекватную непрерывность контакта перед и после нескольк деятельности соответствие к их рабочей жизни.
Технические параметры
Максимальная сила разведения
Максимальная сила разведения гнезд-выхода соотвествует таблицы 1.
Придайте максимальную силу разведения определенную в стандарте (полная сила основного веса, дополнительный вес, крюк (зажимное приспособление) к штепсельной вилке теста, когда дополнительный вес упаден от высоты 50mm, штепсельная вилка должна прийти из гнезда.
Потребитель должен выбрать соотвествующий вес для теста согласно следующей таблице:
|
Тип образца (AC A) |
Разведение N |
Основной вес N |
Дополнительный вес N |
| 6-40 | 165 | 148,5 | 16,5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148.5+49.5 | 66 |
|
Тип образца (DC A) |
|||
| Любые | 750 | 396+148.5+49.5+15 | 75 |
| Статья a 17,2 | |||
| <59> | 150 | 135 | 15 |
| 60-99 | 275 | 247,5 | 27,5 |
| 100-125 | 400 | 270+90 | 40 |
| Примечание: Основной вес уже содержит вес штепсельной вилки и крюка теста | |||
Сила разведения b минимальная
Введите датчик с минимальной силой разведения определенной в стандарте (то есть, штырь теста (одиночный штырь) которое соотвествует этого стандарта, общая масса штыря должен быть равен к значению определенному в таблице) в каждое индивидуальное гнездо в гнезд-выходе. Датчик необходимо извлечь из гнезда не позднее 30 секунд.
|
Номинальный диаметр штыря mm |
Диаметр датчика mm +0 -0,01 |
Минимальная полная сила N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| 8 | 7,80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11,80 | 20 |
| Примечание: Минимальная сила разведения уже включает вес датчика | ||
Особенности структуры c

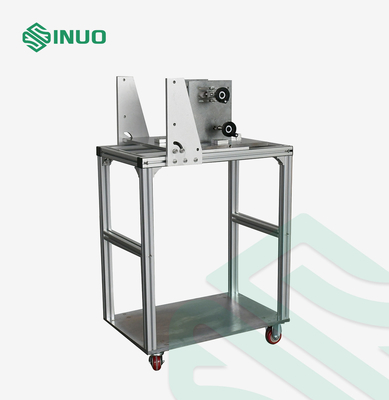

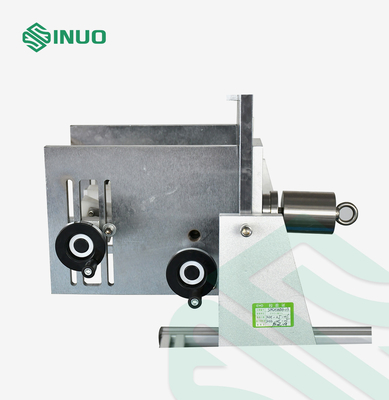

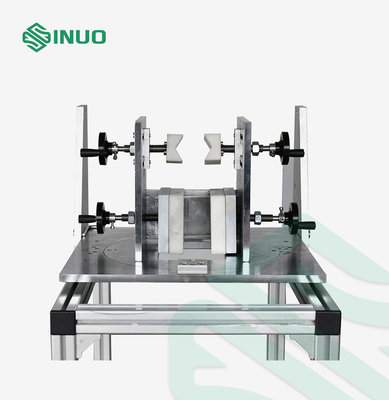

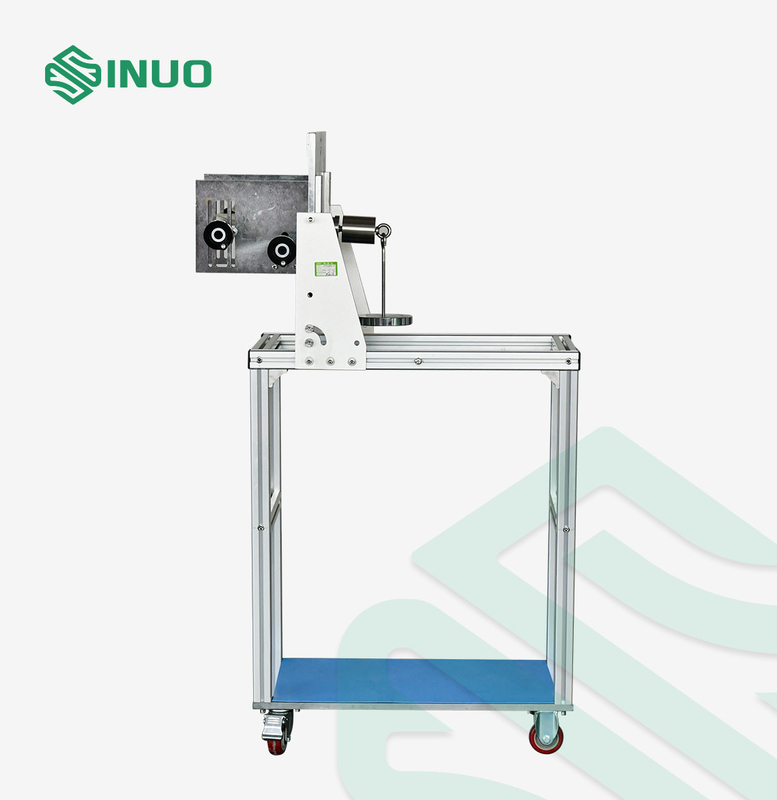

Этот прибор главным образом составлен приспособления установки, зажимного приспособления, основного веса, дополнительного веса и штепсельной вилки теста. Основанный на опыте, струбцина тяги изменена на противовес, крюк веса сразу соединен со штепсельной вилкой теста, и установлено приспособление для удержания образца. Специфическая форма показана в диаграмме 1.
Штепсельная вилка теста d
Штепсельная вилка теста, согласно уместным стандартным листам, будет иметь чисто отшлифованные контакты затвердетой стали, имеющ шероховатость поверхности не превышая µm 0,8 над их активной длиной и размеченное на номинальных расстояниях, с допуском ±0,05 mm.
Размер контактов штепсельной вилки или расстояние между контактирующими поверхностями для других типов контактов штепсельной вилки будут в соответствии с минимальными размерами уступанными уместные стандартные листы, с допуском +0,010mm
Штепсельные вилки теста не включены в этом приборе теста, пожалуйста используют те штепсельные вилки теста что клиент уже приказал отдельно как следование:
| Нет: | Стандарт | Диаграмма нет: | Имя | QTY |
| 1 | IEC © IEC62196-2/Ed.3/CDV (e) | СТАНДАРТНЫЙ лист 1 ЛИСТА 2-I | Test-plug1: 32A, ВХОД КОРАБЛЯ AC 250 V | 1 |
| 2 | IEC © IEC62196-2/Ed.3/CDV (e) | СТАНДАРТНЫЙ лист 1 ЛИСТА 2-Ilb | Test-plug1: 63 A, 480 V ТРЕХФАЗНЫЕ ИЛИ 70 A, ОДИНОЧНАЯ ФАЗА 250 V | 1 |
| 3 | IEC © IEC62196-2/Ed.3/CDV (e) | СТАНДАРТНЫЙ лист 1 ЛИСТА 2-Ild | Тест-КОРАБЛЬ INLET2: 63 A, 480 V ТРЕХФАЗНЫЕ ИЛИ 70 A, ОДИНОЧНАЯ ФАЗА 250 V | 1 |
| 4 | IEC © IEC62196-2/Ed.3/CDV (e) | СТАНДАРТНЫЙ лист 1 ЛИСТА 2-Ilf | Тест-КОРАБЛЬ INLET3: 63 A, 480 V ТРЕХФАЗНЫЕ ИЛИ 70 A, ОДИНОЧНАЯ ФАЗА 250 V | 1 |
| 5 | IEC © IEC62196-2/Ed.3/CDV (e) | СТАНДАРТНЫЙ лист 1 ЛИСТА 2-Illa | Тест-штепсельная вилка 4: 16 a, ОДНОФАЗНАЯ ШТЕПСЕЛЬНАЯ ВИЛКА 250 V С 1 ПИЛОТНЫМ КОНТАКТОМ | 1 |
| 6 | IEC © IEC62196-2/Ed.3/CDV (e) | СТАНДАРТНЫЙ лист 1 ЛИСТА 2-Illb | Тест-штепсельная вилка 6: 32 a, ОДНОФАЗНАЯ ШТЕПСЕЛЬНАЯ ВИЛКА 250 V С 2 ПИЛОТНЫМИ КОНТАКТАМИ | 1 |
| 7 | IEC © IEC62196-2/Ed.3/CDV (e) | СТАНДАРТНЫЙ лист 1 ЛИСТА 2-Illc | Тест-штепсельная вилка 8: 63 a, ТРЕХФАЗНАЯ ШТЕПСЕЛЬНАЯ ВИЛКА 480 V С 2 ПИЛОТНЫМИ КОНТАКТАМИ | 1 |
| 8 | IEC © IEC62196-3/Ed.2/CDV (e) | СТАНДАРТНЫЙ ЛИСТ 3-Ib Лист 1 |
СОЕДИНИТЕЛЬ 10 КОРАБЛЯ теста | 1 |
| 9 | IEC © IEC62196-3/Ed.2/CDV (e) | СТАНДАРТНЫЕ ЛИСТЫ BB КОНФИГУРАЦИИ МУФТА 250 КОРАБЛЯ DC 900 V СТАНДАРТНЫЙ лист 1 ЛИСТА 3-Iia |
СОЕДИНИТЕЛЬ 11 КОРАБЛЯ теста | 1 |
| 10 | IEC © IEC62196-3/Ed.2/CDV (e) | СТАНДАРТНЫЙ лист 2 ЛИСТА 3-IIIa | ВХОД 12 КОРАБЛЯ теста | 1 |
| 11 | IEC © IEC62196-3/Ed.2/CDV (e) | СТАНДАРТНЫЙ КОРАБЛЬ INLETMODES 2, 3 И 4 лист 2 ЛИСТА 3-Iva | ВХОД 13 КОРАБЛЯ теста | 1 |
| 12 | IEC © IEC62196-3/Ed.2/CDV (e) | СТАНДАРТНЫЙ ВХОД КОРАБЛЯ ЛИСТА 3-Ivb ВСЕ РЕЖИМЫ покрывает 1 | ВХОД 14 КОРАБЛЯ теста | 1 |
Штыри теста e
Штыри теста не включены в этом приборе теста, пожалуйста используют те штыри теста что клиент уже приказал отдельно как следование:
|
Номинальный диаметр штыря mm |
Диаметр датчика mm +0 -0,01 |
Минимальная полная сила N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| 8 | 7,80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11,80 | 20 |
| Примечание: Минимальная сила разведения уже включает вес датчика | ||
