Прибор теста прочности выходов гнезда электротранспорта множественный портативный механический

Прибор теста прочности множественных портативных Гнезд-выходов электротранспорта IEC62196 механический

Исполненные стандарты & статьи

IEC 62196-1Ed.4CDV: 2020 «штепсельные вилки, гнездо - выходы и муфты для промышленных и подобных применений, и для статей 26,3 электротранспортов», смоква 19.

IEC60884-1: 2006 «штепсельных вилок и гнезд-выходы для домочадца и подобных целей Part1: Статья 24,9 общих требований» и диаграмма 29.

«Штепсельные вилки GB2099.1-2008 и гнезд-выходы для домочадца и подобных целей Part1: Статья 24,9 общих требований» и диаграмма 29.

Обзор оборудования

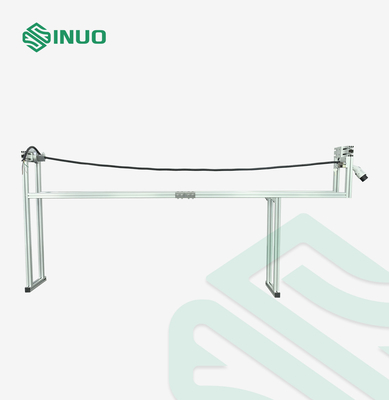

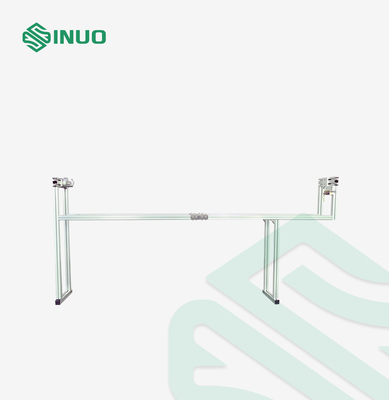

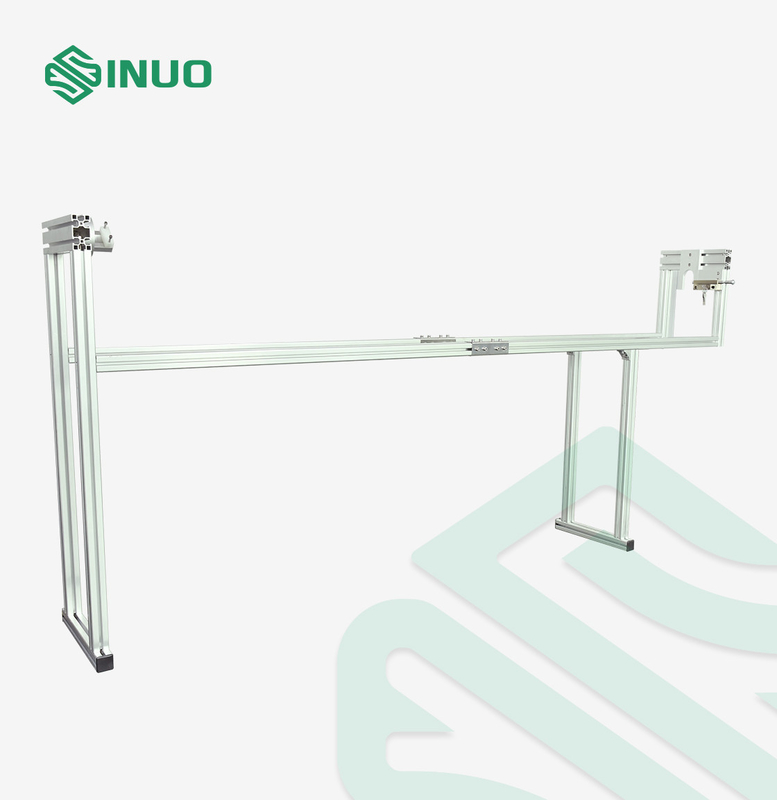

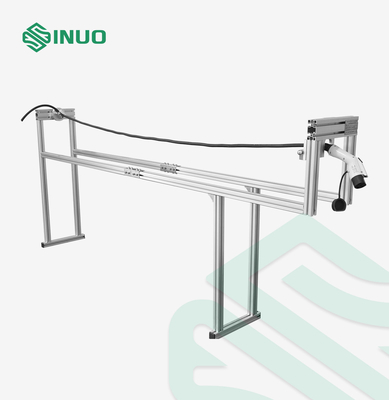

Оно использовано для того чтобы испытать механическую прочность rewirable штепсельных вилок и соединителя корабля который оборудован с гибким кабелем.

Принцип теста: Наружный конец кабеля и дополнительной веревочки или других гибких середин, etc., прикрепленных в гибкий кабель, и имеющ полную длину 2,25 m, зафиксирован к стене на высоте в 1 m выше пол.

Образец держится так, что кабель будет горизонтален и тогда он позволен упасть дальше на конкретный пол. Это сделано 8 времен; кабель будучи вращанным через 45° на своей отладке каждый раз.

Штепсельные вилки Rewirable и соединители корабля приспособлены с небольшим разделом (приблизительно 200 mm) самого светлого типа гибкого кабеля самой небольшой площади поперечного сечения порекомендованной изготовителем.

Образец держится так, что кабель будет горизонтален и тогда он позволен упасть дальше на конкретный пол. Это сделано 8 времен; кабель будучи вращанным через ° 45 на своей отладке каждый раз.
После теста, образцы не покажут никакое повреждение в пределах значения IEC 62196-1Ed.4CDV 2020; в частности, никакая часть не станет разделенной или отпущенной. Образцы не подвергнут части действию вероятно для того чтобы стать в реальном маштабе времени. Образцы будут поддерживать их оценку IP.
Аксессуары со степенью защиты IP44 и более высоко выдержат уместный тест определенный в статье 2020 IEC 62196-1Ed.4CDV 20.
Аксессуары с приложениями термопластикового материала выдержат тест статьи 2020 IEC 62196-1Ed.4CDV 21,4.

Технические параметры

Вопросы & ответы

Q: Что падая высота?
: Падая высота 750mm.

Q: Что размер для этого прибора?
: Размер прибора о весах 50kg 2400×850×400 (mm) W×D×H.

Детали:
