Испытательный аппарат для механической прочности многоместных переносных розеток по IEC 60884-1:2022

Аппарат для испытаний на механическую прочность многоместных переносных розеток по IEC 60884-1:2022

Обзор продукта

Аппарат для испытаний на механическую прочность многоместных переносных розеток предназначен для оценки механической прочности вилок с возможностью перемонтажа и автомобильных разъемов, оснащенных гибкими кабелями. Он поддерживает процедуры механических испытаний, указанные в соответствующих стандартах IEC для электрических аксессуаров и разъемов для зарядки электромобилей.

Во время испытаний образец сбрасывается с определенной высоты и падает на бетонный пол. Многократные удары в сочетании с поворотом кабеля на 45° между последовательными падениями помогают оценить механическую целостность и устойчивость образца к повреждениям в предписанных условиях испытаний.

Благодаря двум регулируемым высотам испытаний 750 мм и 1000 мм, этот аппарат поддерживает различные конфигурации испытаний для применимых требований IEC 60884-1 и IEC 62196. Он подходит для лабораторий электробезопасности, производителей разъемов для электромобилей и предприятий по контролю качества.

Ключевые особенности

• Применение по нескольким стандартам: Разработан для соответствующих процедур испытаний на механическую прочность, указанных в IEC 60884-1 и IEC 62196.

• Регулируемая высота испытаний: Поддерживает высоту падения 750 мм и 1000 мм.

• Контролируемая ориентация кабеля: Обеспечивает поворот гибкого кабеля на 45° в точке крепления между последовательными падениями.

• Испытания на многократные удары: Поддерживает последовательность из восьми падений в соответствии с применимой процедурой испытаний.

• Испытания на бетонном полу: Позволяет оценить целостность образца после многократных ударов.

• Использование в лабораториях и для контроля качества: Подходит для производителей электрических аксессуаров, производителей разъемов для электромобилей и лабораторий по испытанию продукции.

Принцип испытания

Метод испытания по IEC 60884-1

Образец удерживается с горизонтальным гибким кабелем, свободный конец которого закреплен на высоте 750 мм над полом. Затем образец сбрасывается и падает на бетонный пол.

Процедура повторяется восемь раз. После каждого падения кабель поворачивается на 45° в точке крепления. После завершения образец осматривается на предмет повреждений, ослабленных компонентов или отделившихся частей в соответствии с применимыми критериями приемки.

Метод испытания по IEC 62196

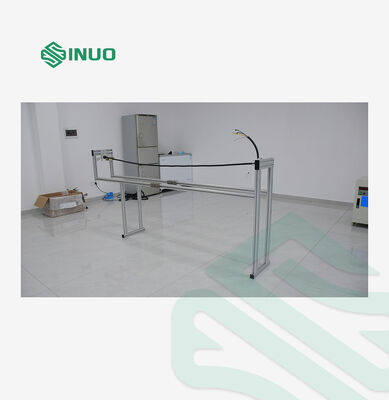

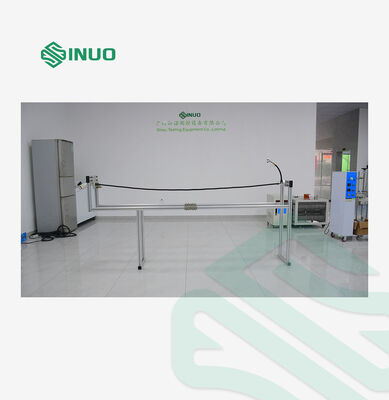

Гибкий кабель вместе с дополнительной веревкой или другим подходящим гибким удлинителем, где это необходимо, крепится к стене на высоте 1000 мм над полом. Общая длина составляет 2,25 м, как указано в предоставленной процедуре испытаний.

Образец позиционируется с горизонтальным кабелем и сбрасывается на бетонный пол. Испытание повторяется восемь раз, при этом кабель поворачивается на 45° в точке крепления между последовательными падениями.

Затем образец осматривается в соответствии с применимыми требованиями соответствующего стандарта IEC 62196.

Технические параметры:

1. Высота падения: 1000 мм и 750 мм, регулируется.

2. Количество падений: 8

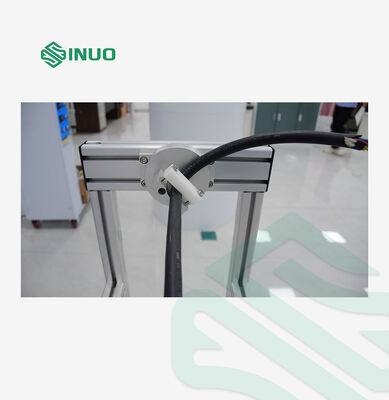

3. Вращающее устройство: 45°, может вращаться во всех направлениях.

4. Размеры: Д*Ш*В 2443*360*1132 мм
