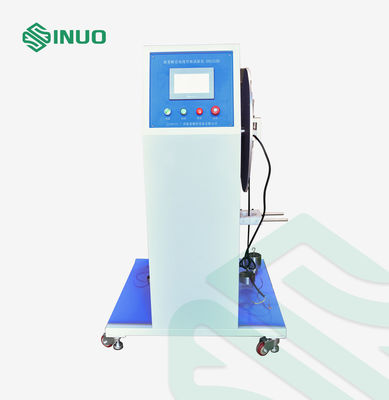

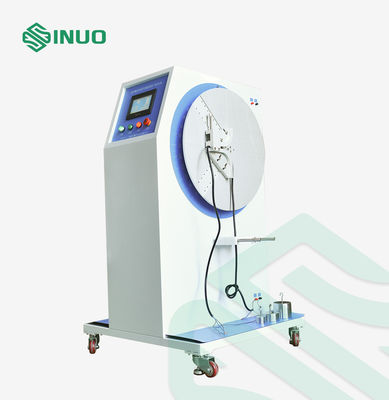

Оборудование для сгибания и снятия тоннельных проводов.

Оборудование для сгибания и снятия тоннельных проводов.

Наименование марки: Sinuo
Номер модели: SN1112D
МОК: 1
Цена: Customized
Условия оплаты: Т/Т
Способность к поставкам: 30 комплектов/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
Calibration Certificate(Cost Additional)
Стандартный:
МЭК 60227-1
Нагрузка рывка:
500г
Скорость гибки:
0–65 об/мин
Изгибающая нагрузка:
500г‑100Н
Режим вождения:
двигатель
Тестовый предмет:
Испытание на изгиб и рывок
Упаковывая детали:
Фанерный корпус
Поставка способности:
30 комплектов/месяц
Выделить:

Оборудование для испытаний на изгиб ленточного шнура

,

Измеритель разрыва кабеля с изоляцией из ПВХ

,

Оборудование для испытаний кабелей IEC 60227

Описание продукта

Оборудование для испытаний на изгиб и рывок шнура с изоляцией из ПВХ | IEC 60227 для готовых кабелей с изоляцией из ПВХ

Информация о продукте:

Оборудование для испытаний на изгиб и рывок шнура разработано и изготовлено в соответствии с требованиями стандарта IEC 60227-1, пункты 5.6.3.2, 5.6.3.3; IEC 60227-2, пункты 3.2, 3.3; и т.д.

Оно используется для испытания сопротивления изгибу готовых кабелей и кабелей с изоляцией из ПВХ, а также для испытания на обрыв токоведущей жилы кабелей с изоляцией из ПВХ для проверки их надежности.

Испытание на изгиб: Образец шнура соответствующей длины закрепляется в аппарате, как показано на рисунке 2, и нагружается грузом массой 0,5 кг. Через проводники пропускается ток около 0,1 А.

Образец изгибается вперед и назад в направлении, перпендикулярном плоскости осей проводников, причем два крайних положения образуют угол 90° в обе стороны от вертикали.

Один изгиб представляет собой движение на 180° с испытанием; это повторяется с двумя дополнительными образцами, оба из которых должны соответствовать результатам повторного испытания.

Испытание на рывок: Образец шнура соответствующей длины крепится одним концом к жесткой опоре, а груз массой 0,5 кг крепится к образцу на расстоянии 0,5 м ниже точки крепления. Через проводники пропускается ток около 0,1 А. Груз поднимается до точки крепления и сбрасывается пять раз.

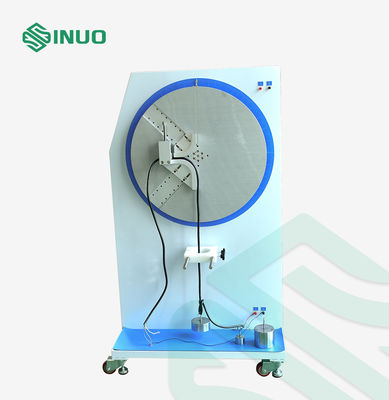

Оборудование для сгибания и снятия тоннельных проводов.

Технические параметры:

Применяемый стандарт IEC 60227-1
Применяемый пункт 5.6.3.2
Испытательная станция для изгиба Применяется для группы 40 мм ~ 130 мм
Испытательная станция для рывка Применяется для группы 160 мм ~ 500 мм
Метод привода С приводом от двигателя
Метод управления Управление ПЛК, работа с сенсорным экраном
Угол изгиба Положительное и отрицательное направление: 0-360°, предустановка на сенсорном экране
Радиус зажимного приспособления для изгиба R2,5 мм, R80 мм, R120 мм, R200 мм
Скорость изгиба 0~65 об/мин, может быть предустановлена
Количество циклов изгиба 0~999999, шестизначный предустановленный номер
Нагрузка при изгибе 500 г, 50 Н, 75 Н, 100 Н
Количество рывков 0~999999, шестизначный предустановленный номер
Нагрузка при рывке 500 г
Ток нагрузки 100 мА ± 10 мА

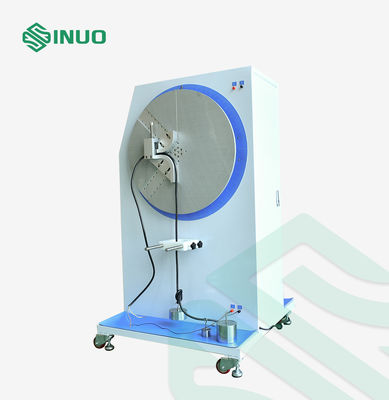

Оборудование для сгибания и снятия тоннельных проводов.
