Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1

Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1

Наименование марки: Sinuo
Номер модели: SNQC1013
МОК: 1
Цена: Customized
Условия оплаты: Т/Т
Способность к поставкам: 10 КОМПЛЕКТОВ В МЕСЯЦ
Подробная информация
Место происхождения:
Китай
Сертификация:
Calibration Certificate (Cost Additional)
Прикладной стандарт:
МЭК 62196-1, пункт 14.1.5, 14.1.6.
Прикладная таблица:
Таблица 5
Метод работы:
Ручная операция
Конфигурация веса:
165-750N
Тестовые вилки:
Индивидуальные
Испытательная станция:
Одна станция
Упаковывая детали:
Фанерный корпус
Поставка способности:
10 КОМПЛЕКТОВ В МЕСЯЦ
Выделить:

Испытатель силы вытягивания вилки электромобиля по IEC 62196-1

,

Испытательный стенд для проверки фиксации вилки электромобиля

,

Оборудование для испытаний электромобилей с гарантией

Описание продукта

Испытательный стенд для проверки усилия вытягивания и фиксации вилки электромобиля согласно IEC 62196-1

Информация о продукте:

Испытательный стенд для проверки усилия вытягивания и фиксации предназначен для механических испытаний розеток электромобилей и разъемов транспортных средств с блокирующими или фиксирующими устройствами. Он проверяет усилие вытягивания, необходимое для извлечения испытательной вилки, и оценивает работу фиксирующего механизма.

Стенд соответствует соответствующим методам испытаний IEC 62196-1:2025, пункты 14.1.5, 14.1.6, рисунки 13 и 14, а также IEC 62196-3:2026, пункт 14. Для стабильного и воспроизводимого приложения силы используется специальное приспособление, зажимная система, основные и дополнительные грузы.

Он подходит для производителей разъемов для зарядки электромобилей, лабораторий зарядных станций для электромобилей (EVSE), сертификационных органов и лабораторий электробезопасности.

Ключевые особенности:

  • Предназначен для механических испытаний розеток электромобилей и разъемов транспортных средств
  • Поддерживает проверку усилия вытягивания и испытания фиксирующих устройств
  • Применим к IEC 62196-1:2025 и IEC 62196-3:2026
  • Конфигурация испытаний на основе рисунков 13 и 14 IEC 62196-1
  • Вертикальное направление вытягивания для контролируемого приложения силы
  • Система нагрузки на основе противовеса для удобства эксплуатации
  • Специальное приспособление для монтажа и зажима образца
  • Основные и дополнительные грузы включены для приложения испытательной силы
  • Подходит для производителей зарядного оборудования для электромобилей и лабораторий электробезопасности
  • Совместим с приобретаемыми отдельно стандартными испытательными вилками

Технические требования:

A. Усилие вытягивания

Розетка электромобиля с коммутацией или разъем транспортного средства с блокировкой закрепляется на опоре стенда, как показано на рисунке 13 IEC62196-1:2025, таким образом, чтобы ось разъединения была вертикальной, а движение соединительной арматуры было вниз.

Усилие вытягивания розетки должно соответствовать требованиям следующей таблицы. Грузы включены.

Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1

B. Особенности конструкции

B.1 Стенд для проверки усилия вытягивания:

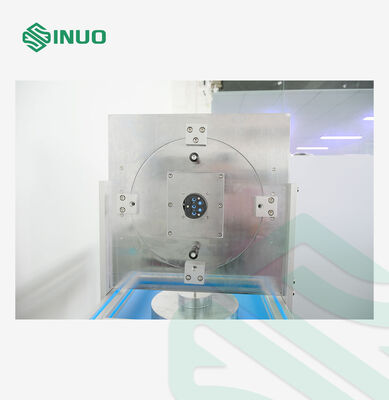

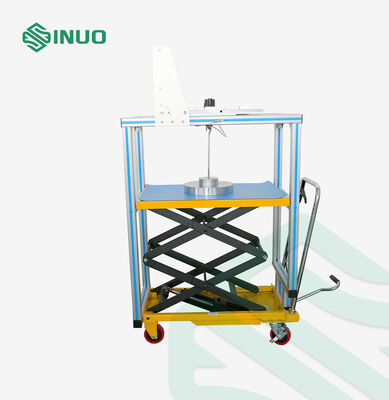

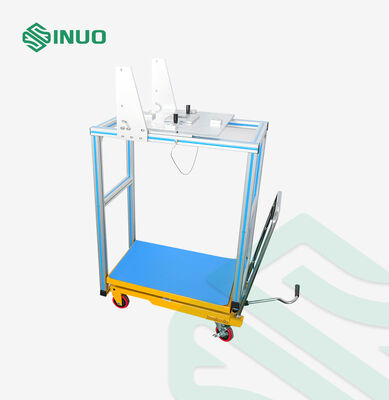

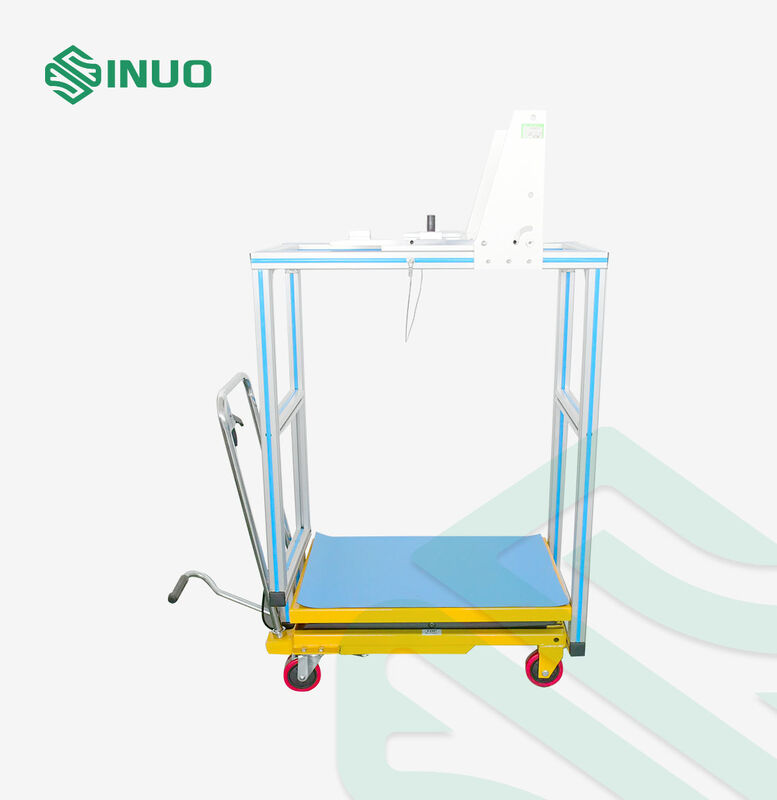

Данное устройство в основном состоит из монтажного приспособления, зажимного устройства, основного груза, дополнительного груза и испытательной вилки. По опыту, тянущий зажим заменен противовесом, крюк для груза напрямую соединен с испытательной вилкой, и сконфигурировано приспособление для удержания образца. Конкретная форма показана на рисунке 1.

Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1

Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1

Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1

Рисунок 1

B.2 Проверка фиксирующего устройства:

Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1

Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1 Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1

D. Испытательные вилки

Испытательная вилка, согласно соответствующим стандартным листам, должна иметь гладкие контакты из закаленной стали с шероховатостью поверхности не более 0,8 мкм на активной длине и расположенные на номинальных расстояниях с допуском ±0,05 мм.

Размер контактов вилки или расстояние между контактными поверхностями для других типов контактов вилки должно соответствовать минимальному размеру(ам), указанному(ым) в соответствующих стандартных листах, с допуском+0,010мм

Испытательные вилки не входят в комплект данного испытательного стенда, пожалуйста, используйте те испытательные вилки, которые клиент уже заказал отдельно, как показано ниже:

Таблица 3

№: Стандарт Номер рисунка: Наименование Кол-во
1 IEC62196-2/Ed.3/CDV © IEC(E) СТАНДАРТНЫЙ ЛИСТ 2-Ilf лист 1 Испытательная розетка транспортного средства:  63 А, 480 В ТРЕХФАЗНАЯ ИЛИ 70 А, 250 В ОДНОФАЗНАЯ 1
2 IEC62196-3/Ed.2/CDV © IEC(E) СТАНДАРТНЫЙ ЛИСТ 3-Iva РОЗЕТКА ТРАНСПОРТНОГО СРЕДСТВА РЕЖИМЫ 2, 3 И 4 Лист 2 Испытательная розетка транспортного средства   1

Для испытания по рисунку 13
Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1


Для испытания по рисунку 14

Испытательный стенд для проверки силы вытягивания и фиксации вилки электромобиля по IEC 62196-1
