Обзор продукции

Устройство для испытания силы притяжения SNQC1013A соответствует пункту 16 IEC 62196-3:2026.16, специально разработанный для проверки производительности зарядного интерфейса электромобилей.

Дизайн интерфейса зарядки электромобилей требует удобной операции с зарядным пистолетом.Данное испытательное оборудование проверяет, соответствует ли максимальная сила вставки при подключении зарядной пушки к розетке транспортного средства пределам стандартной спецификации..

Во время испытания силы вставки: монтируйте зарядное орудие вертикально вниз, загружайте стандартную основную массу на зарядное орудие.8 кг вспомогательного веса при свободном падении с высоты 5 см и ударе по основной массеПосле удара зарядное орудие должно полностью зацепиться в розетку и достичь требуемого контакта.

Широко используется для испытаний силы вставки в розетку зарядной пушки для электромобилей с переменным током и постоянным током, испытаний на механическую производительность электромобильных разъемов зарядки, испытаний соответствия интерфейсу зарядки IEC 62196,Новые энергетические автозапчасти лаборатории контроля качества.

Рабочий принцип

Этот тестер имитирует фактические условия работы зарядной пушки EV.Это воспроизводит реальный сценарий вставки заряжающего пистолета и разъема сборкиМониторинг значения силы в режиме реального времени записывает силу вставки, чтобы судить, может ли разъединитель зарядки быть полностью установлен при стандартных условиях нагрузки.проверка рациональности механической структуры интерфейса зарядки.

Технические параметры:

Характеристики продукта

1. Соответствие стандарту: полностью соответствует пункту 16 IEC 62196-3:2026.16, отвечает требованиям испытания по сертификации силы вставки разъема зарядки электромобилей.

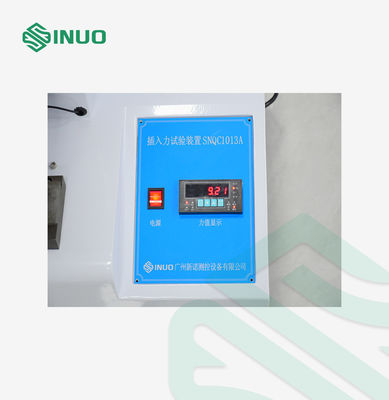

2. Мониторинг силы в реальном времени: Принимает датчик давления импульса в сочетании с дисплеем прибора, визуальное и мгновенное чтение данных силы.
3. Структура точного позиционирования: оборудован высокоточным слайдом и длинным линейным подшипником, обеспечивающим стабильное начальное расположение во время испытания на вставку.
4. Установка регулируемого зарядного пистолета: конструкция ручки с зажимом, регулируемый угол, держит головку пистолета вертикально вниз во время испытаний.

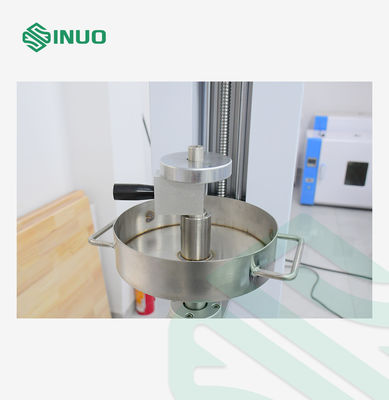

5. Гибкая комбинация весов: Конфигурированные стандартные основные веса для пушек зарядки AC/DC, совмещенные с 10 кг стальных шаров для тонкой регулировки веса для удовлетворения различных требований испытаний.
6. Система ручной работы: Ручная подъемная работа, ручная подъемная работа, простая работа, низкий уровень отказов, подходит для лабораторных обычных испытаний соответствия.
