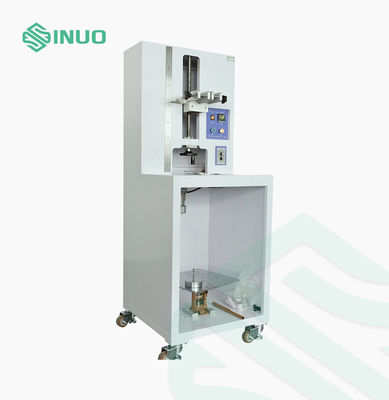

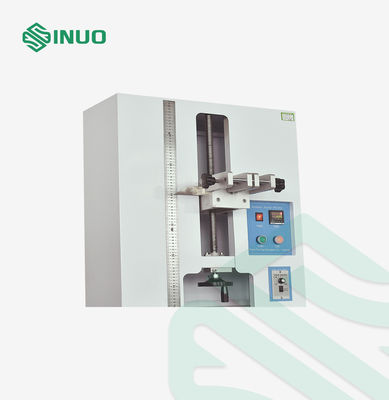

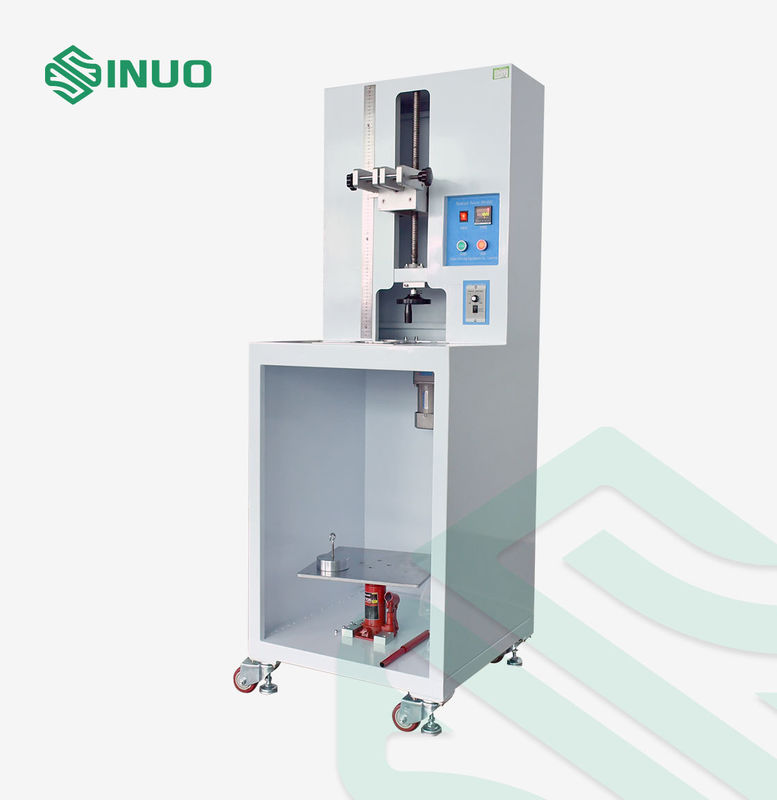

Оборудование для механических испытаний зажимных винтовых клемм по IEC 62196, испытатель зажимных винтовых клемм

Информация о продукте

Эта испытательная машина соответствует пункту 13 IEC 62196-3:2026, пункту 13.3.1 рисунок 12, таблица 5 IEC 62196-1:2022.

Это соответствие используется для определения того, соответствует ли конструкция и структура зажимной винтовой клеммы требованиям отсутствия чрезмерного повреждения провода. Кроме того, оно также используется для проверки того, может ли зажимная винтовая клемма выдерживать нагрузку во время нормального использования.

Количество испытаний может быть установлено заранее, и испытание автоматически останавливается с подачей сигнала тревоги по достижении заданного количества циклов.

Ключевые особенности

• Разработано для механических испытаний зажимных винтовых клемм
• Применимо для оценки клемм разъемов для зарядки электромобилей
• Поддерживает требования к испытаниям клемм по IEC 62196
• Скорость испытания: 10 ± 2 об/мин
• Диаметр вращения: 75 мм
• Регулируемая высота испытания: 260–660 мм
• Количество испытательных циклов до 9999
• Сменные втулки для кабелей разного размера
• Настраиваемые испытательные веса от 0,4–70,3 кг
• Автоматическая остановка и сигнализация после заданного количества циклов
• Ручная подъемная тележка для облегчения работы с тяжелыми весами

Принцип механических испытаний

Образец испытания закрепляется в приспособлении и подвергается контролируемому вращательному движению вместе с заданным испытательным грузом.

Регулируемая конфигурация втулки и массы позволяет оценивать различные комбинации клемм и проводников при соответствующих условиях механической нагрузки.

Это помогает оценить:

• Механическую прочность клеммы
• Долговечность зажимной винтовой клеммы
• Защиту проводника от чрезмерных повреждений
• Стойкость к механическим нагрузкам при нормальной эксплуатации
• Структурную надежность клемм разъемов для зарядки электромобилей

Технические параметры

Конфигурация втулки и массы приведена в следующей таблице:
