Содержание испытаний

а) Пробой и емкость;
б) Нормальная эксплуатация

Диапазон испытуемых образцов

Зарядная пушка переменного и постоянного тока

Испытательная станция

Одноместная станция

Метод электрического управления

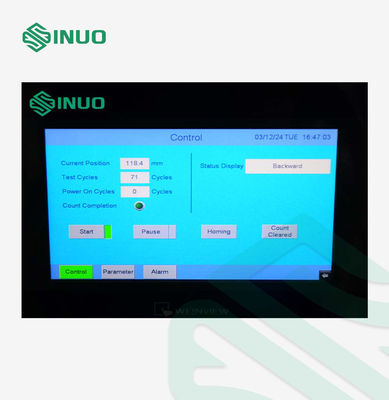

Интеллектуальное интегрированное управление ПЛК Mitsubishi, работа через 7-дюймовый цветной сенсорный интерфейс человек-машина

Режим работы

Ручное или программное управление

Функция

Имеет функцию имитации нормальной работы зарядного интерфейса, которая может выполнять операции вставки и извлечения зарядного интерфейса, а также имеет программируемую настройку скорости испытаний, времени испытаний и количества испытаний

Режим привода

Серводвигатель обеспечивает движения вставки и извлечения, а также вращательные и смачивающие движения, а вспомогательный цилиндр обеспечивает открытие и закрытие механизма блокировки переключателя.

Зажим для образца и метод зажима

Механический зажим, трехмерный регулируемый зажим X/Y/Z, регулируемое положение точки зажима, универсальный зажим, подходящий для зарядных интерфейсов переменного/постоянного тока национальных, американских и европейских стандартов


Автоматическое переворачивание

Оснащен механизмом автоматического переворачивания на зажиме зарядной пушки, который может переворачиваться на 90°, а время удержания при переворачивании может быть установлено произвольно в диапазоне (0 ~ 600) с

Количество испытаний

0 ~ 999999 раз, может быть предустановлено, автоматически останавливается при достижении заданного значения

Время проведения тока при пробивной способности

1-999,9 с, может быть предустановлено (стандарт требует, чтобы электрический контакт поддерживался не более 4 с и не менее 2 с)

Скорость вставки и извлечения

0-10 раз/мин, может быть предустановлено (3,75 цикла/мин, 7,5 ходов/мин)

Ход испытания

0-150 мм, может быть предустановлено (расстояние между испытательной вилкой и испытательной розеткой ≥ 50 мм)

Скорость испытания

0-1100 мм/с может быть предустановлена непосредственно на сенсорном экране

Отображение значения силы

Оснащен датчиком силы диапазона 50 кг, который может отслеживать значение силы в реальном времени, формировать кривую сила-время, отображать максимальную силу вставки и извлечения, а также отображать текущее значение силы, диапазон значений силы (0 ~ 500) Н

Устройство блокировки

Имеет функцию автоматического нажатия механического устройства блокировки для имитации нормальных условий эксплуатации.

Емкость для раствора

Оснащена одной емкостью для раствора, которая может вмещать имитирующий раствор для солевой пыли и воды по пункту 23.3.2 IEC 62196-1:2022, обратите внимание, что раствор должен быть подготовлен пользователем

Требования к погружению в раствор

Может быть установлено количество погружений, время погружения, время сушки, количество вставок и извлечений, а также количество циклов

Нагрузка

Внешняя, может работать с SN2217-480V250A

Функция обнаружения

При подключении нагрузки может осуществлять сигнализацию обрыва цепи и записывать текущее количество раз.

Защита безопасности

Защита от заземления, защита от короткого замыкания, защита от перегрузки
