IEC 62196 EV Plug Electronic Lock Test Machine Tester Life Cycle Charging Connector (Электромобиль с электрическим разъемом) Проверка жизненного цикла зарядного соединителя

IEC 62196 EV Plug Electronic Lock Test Machine Tester Life Cycle Charging Connector (Электромобиль с электрическим разъемом) Проверка жизненного цикла зарядного соединителя

Наименование марки:	Sinuo
Номер модели:	SNQC1023A
МОК:	1
Цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	10 КОМПЛЕКТОВ В МЕСЯЦ

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Преобразование полярности:

Автоматическое переключение ПЛК через 1 с после обратной связи электронного замка

Проводка вперед:

Регулируемый 0–5000 мс, разрешение ≤1 мс

Обратная проводимость:

Регулируемый 0–5000 мс, разрешение ≤1 мс

Решение о вине:

Контроль обратной связи по сигналу с автоматическим отключением при неисправности

Функция испытания:

Оснащен функцией проверки электронного замка с толкателем.

Режим работы:

Ручная или программно-управляемая работа

Упаковывая детали:

Фанерный корпус

Поставка способности:

10 КОМПЛЕКТОВ В МЕСЯЦ

Выделить:

Испытатель жизненного цикла электрической розетки IEC 62196

Машина для испытаний электрических зарядных разъемов

оборудование для испытаний электронных замков для электромобилей

Описание продукта

IEC 62196 EV Plug Electronic Lock Test Machine Tester Life Cycle Charging Connector (Электромобиль с электрическим разъемом) Проверка жизненного цикла зарядного соединителя

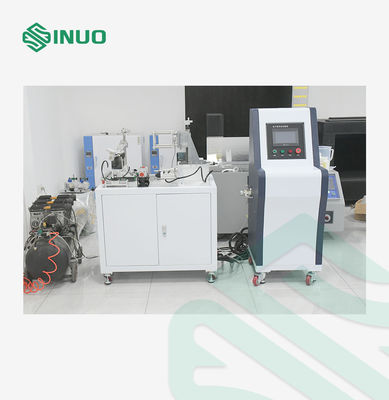

Обзор продукции

Измеритель электрического заряда электрических электромобилей предназначен для оценки механической прочности, долговечности и надежности работы электронных блокировочных устройств, используемых в электрических электромобилях.соединители и соединители.
Он сочетает в себе механическую загрузку силы, измерение перемещения, электрическое управление и мониторинг сигнала для моделирования различных условий работы электронного замка.
Система сервопривода обеспечивает точное и повторяемое движение, в то время как ПЛК Mitsubishi и 7-дюймовый сенсорный экран HMI позволяют легко программировать силу испытания, ход, время и номера циклов.
IEC 62196 EV Plug Electronic Lock Test Machine Tester Life Cycle Charging Connector (Электромобиль с электрическим разъемом) Проверка жизненного цикла зарядного соединителя

Основные функции испытаний

Нормальная работа электронного замка и испытание срока службы
Испытание ручного аварийного разблокировки
Испытание жизненного цикла электронного замка в экстремальных условиях
Испытания прочности конструкции
Испытание тяговой и сжатой силы блокировочного стержня
Мониторинг сигнала блокировки/разблокировки
Преобразование электрической полярности и регулирование тока нагрузки
Автоматическое обнаружение неисправности и отключение испытания

Технические спецификации

Испытательные элементы	a) Испытание нормальной работы (жизни) электронного блокировочного устройства b) Ручное испытание экстренного разблокировки электронного блокировочного устройства c) Срок службы электронного блокировочного устройства в экстремальных условиях d) Испытание прочности конструкции электронного блокировочного устройства
Рабочее место	Одна станция
Электрический режим управления	Интеллектуальный интегрированный контроллер Mitsubishi PLC, 7-дюймовый цветовой сенсорный интерфейс человека-машины
Режим работы	Ручная или программно-управляемая работа
Установка	a) удовлетворять требованиям независимого электронного устройства блокировки или универсального устройства; b) Удовлетворять требованиям национального стандарта, американского стандарта, европейского стандарта обменного тока и постоянного тока интерфейса зарядки универсального фиксатора
Функция испытания	Оснащенная функцией испытания электронной блокировки типа толкательного стержня
Отключение электронного блокировочного устройства	Он способен вручную разблокировать электронное блокировочное устройство и использует автоматический режим работы с электронным управлением.Он запрограммирован на выполнение требований нормальной работы (жизненного цикла) электронного блокировочного устройства.. Требование к силе разблокировки соответствует (0~50) Н. Ошибка индикации ≤±0,5% F.S., а разрешение ≤0,1 Н.

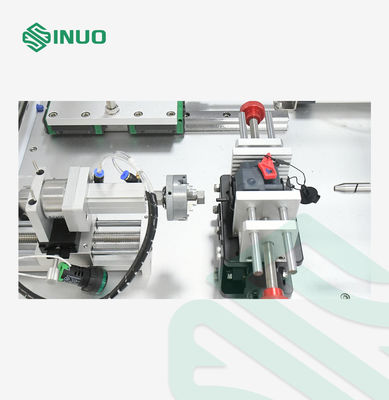

Сила электронного блокировочного устройства	Оборудовано силовым устройством для механизма блокировки электронного блокировочного устройства. Силовое устройство может зажимать конец блокировочного стержня и применять осевую тягу или напряжение.Диапазон измерения силы должен соответствовать (0~50) NОшибка индикации ≤ ± 0,5% F.S. и разрешение ≤ 0,1 N. Скорость наложения силы может быть регулирована, и значение силы может быть сохранено постоянным.Устройство, применяющее силу, может измерить смещение части, несущей силу, и положение блокировочного стержняДиапазон измерения смещения соответствует (0~50) мм. Ошибка индикации ≤±0,02 мм, а разрешение ≤0,01 мм.
Преобразование полярности	Программа ПЛК переключается автоматически, и она переключается на 1s после мониторинга электронной обратной связи о состоянии блокировки.
Переключатель питания	(0~24) VDC регулируется, точность напряжения лучше 0,5 уровня, а разрешение ≤0,1V.
Проводка вперед	(0~5000) мс можно установить произвольно, а разрешение ≤1 мс.
Обратная проводимость	(0~5000) мс можно установить произвольно, а разрешение ≤1 мс.
Время интервала	Может устанавливаться произвольно в диапазоне (0~200) с. Разрешение ≤1 с. 1-200 мА регулируемое, координируемое действие нагрузки.
Функция	Конфигурация с регулируемым током нагрузки 1-200 мА. Оборудовано устройством мониторинга для обратной связи с сигналом разблокировки/блокировки электронного замка. Запись состояния включения и выключения и количество сигналов.
Ошибочное решение	Встроенный сигнал обратной связи, автоматическое отключение при возникновении аномалии.
Количество испытаний	(0~99999) время может быть установлено произвольно.
Защита безопасности	Защита от заземления, защита от короткого тока, защита от перегрузки.
Силовая установка	Силовое питание: AC380V±10%/50-60Hz, 5 кВт
Размеры и вес оборудования	Размеры: около W1000D900H1400мм; Вес: около 200 кг

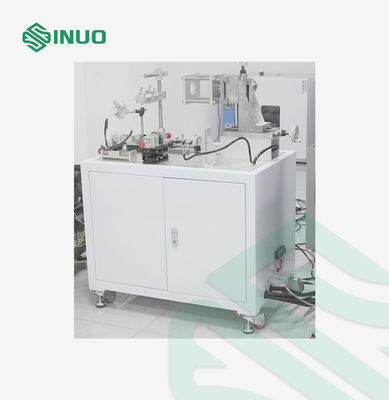

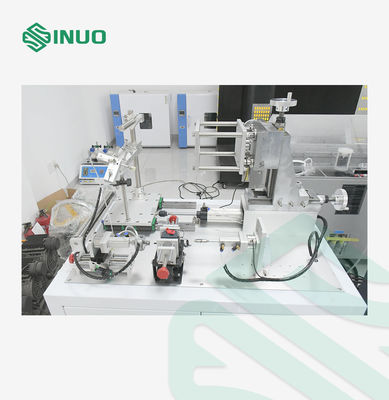

Гибкая конструкция

В Трехосная регулируемая установка позволяет испытателю вмещать различные конструкции разъемов зарядки электромобилей.

Подходит для отдельных электронных блокировочных устройств
Поддерживает универсальные конфигурации светильников
Применимо к интерфейсам зарядки переменного и постоянного тока
Регулируемый на различные позиции и размеры образцов
Подходит для нескольких моделей электромобильных разъемов

Это делает оборудование практичным для исследований и разработок электромобильных разъемов, контроля качества производства и лабораторных испытаний долговечности.

Испытание программируемого цикла

Электронный тестер блокировки поддерживает до99,999 программируемых циклов испытаний.
Операторы могут предустановлять:

Номер испытательного цикла
Сила и условия движения
Время пропускания вперед/назад
Время интервала
Ток нагрузки
Условия обратной связи электрической блокировки

Во время испытаний ПЛК контролирует сигнал блокировки/разблокировки и может автоматически остановить машину при обнаружении ненормального состояния.

Области применения

Подходит для испытаний надежности и долговечности:

Зарядные розетки для электромобилей
Коннекторы для зарядки электромобилей
Сцепники для электромобилей
Интерфейсы зарядки переменного тока
Интерфейсы зарядки постоянного тока
Электронные блокировочные устройства
Промышленные розетки
Электрические аксессуары с электронными механизмами блокировки

Типичные пользователи:Производители EVSE, производители разъемов зарядки, лаборатории электроиспытаний, лаборатории сертификации и команды разработки продукции.
