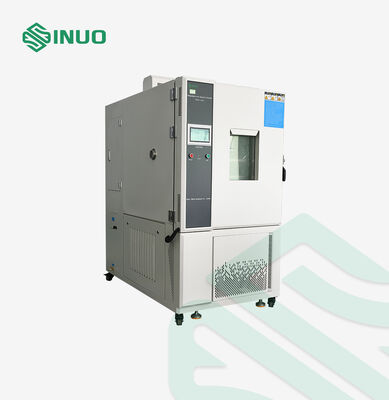

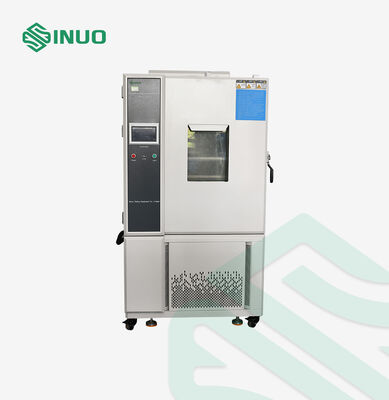

Взрывозащищенная испытательная камера для температурных и влажностных испытаний по IEC 60068-2-1

Контроль и операция.

Интеллектуальная система управления ПЛК и сенсорным экраном

Размер камеры

Внутренний размер

Внешний размер

1000*1000*1000 мм

1250*2150*1950 мм

Температурный диапазон

-70 °C ~+150 °C

Диапазон влажности

20%~98% РГ

(Температура: 20°C~85°C, см. диаграмму регулируемого диапазона температуры и влажности, без активной тепловой нагрузки)

Колебания температуры

±0,5°C

Колебания влажности

≤ 2,5%

Отклонение температуры

≤ ± 2,0°C

Отклонение влажности

≤ ± 3%

Скорость нагрева

-70°C→+150°C ≤2-3°C/мин Средняя безнагрузка

Скорость охлаждения

+150°C→-70°C ≤1°C/мин Средняя безнагрузка

Состояние нагрузки

Никаких

Рабочий шум

Уровень шума≤70dB ((A))

(Измерение проводится в звукоизолированном помещении с температурой окружающей среды 25°C и низким уровнем эхо.Каждая испытательная точка находится на расстоянии 1 метра от источника шума горизонтально и на высоте 1 метра над землей.)

Конструкция изоляционного корпуса

1Материал внешней стены: распыливание доски А3.

2Материал внутренней стены: щетка из нержавеющей стали SUS#304.

3Теплоизоляционный материал камеры: твердая пенополиуретановая пенопласта, устойчивая к высокой температуре 100 мм.

4Материал изоляции двери камеры: 100 мм высокотемпературностойкой жесткой полиуретановой пены.

Прочность нижней конструкции

Массовая вместимость рельса в нижней части испытательной камеры: ≤ 100 кг/м2 (груз)

Канал кондиционирования воздуха

1Длинноосевые центробежные вентиляторы из нержавеющей стали: 4 комплекта/90 W.

2Вентилятор, нагреватель, испаритель (также обезвоживатель), устройство для дренажа, порт баланса давления, регулируемый дефлектор воздуха, датчик температуры

Стандартная конфигурация испытательной камеры

1Окно наблюдения: 400x600x40 мм 3-слойное вакуумно закаленное стекло

2Плоские встроенные рукоятки

3. Завесы для дверей: SUS #304

4Энергосберегающая лампа внутри камеры

5Свинцовое отверстие: φ100 мм 1 шт.

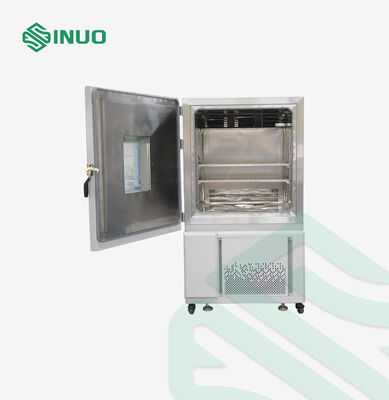

Дверь камеры

1Дверь из одной части открывается наружу, с петлей слева и ручкой справа (при обращении к передней части шкафа).

2. оборудован механизмом блокировки двери безопасности (дверь может быть открыта в испытательном помещении), дверь оснащена электрическим отоплением для предотвращения конденсации,и видимый диапазон изоляционного стекла (W400×H600mm). Рама двери оснащена электрическим антиконденсационным нагревателем.

Взрывозащищенный порт для снятия давления

Устройство оснащено одним взрывостойким выходом для снятия давления с левой стороны, размером 300 × 300 мм. Когда внутреннее давление камеры ≥ 0,104 МПа,порт для снятия давления автоматически откроется..

Взрывостойкая цепь

Взрывостойкое окно

Контрольная панель

7-дюймовый дисплей контроллера, дисплей управления температурой (влажностью), индикаторный свет и кнопка освещения.

Механическая комната

Охладитель, контейнер для воды для компрессора, устройство для снижения давления, устройство для нагрева

Электрораспределительный шкаф

Распределительная панель, охлаждающий вентилятор, главный выключатель питания, трансформатор, промежуточное реле, временное реле, твердое реле, контактор переменного тока, выключатель

Нагреватель

1Электрический обогреватель из нержавеющей стали в форме радиатора с крыльями

2Способ управления нагревом: SSR (Solid State Relay) бесконтактная модуляция ширины импульса равного периода

3Нагревательная мощность: около 4 кВт

Дырка в кабеле питания

Расположен на задней стороне камеры
