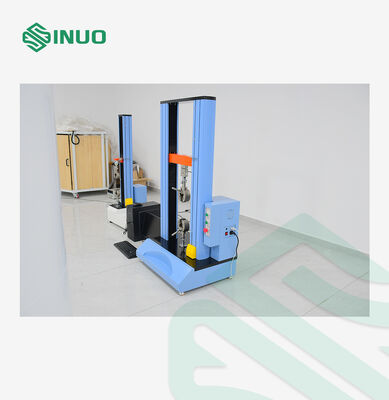

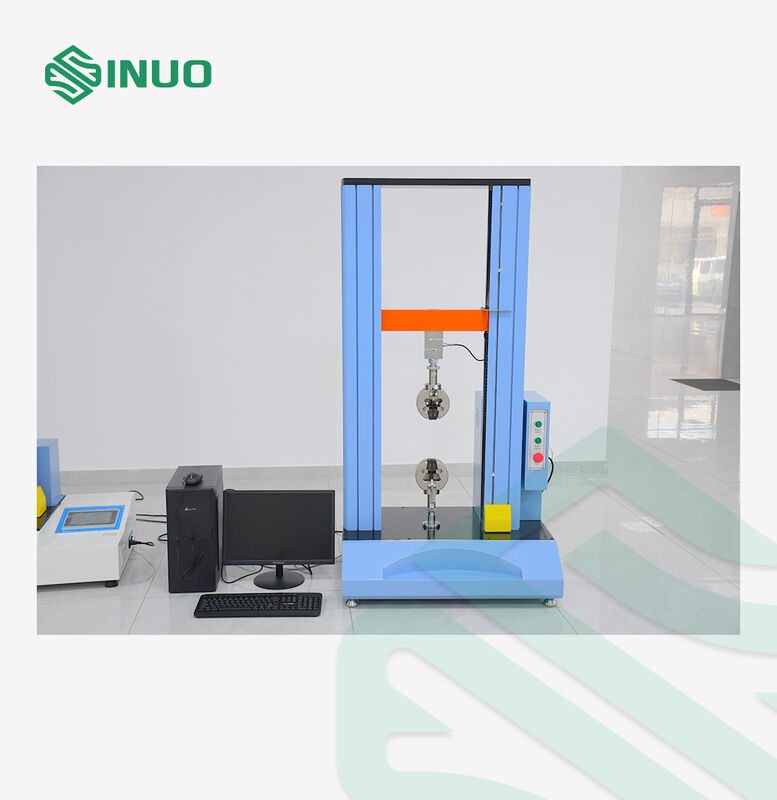

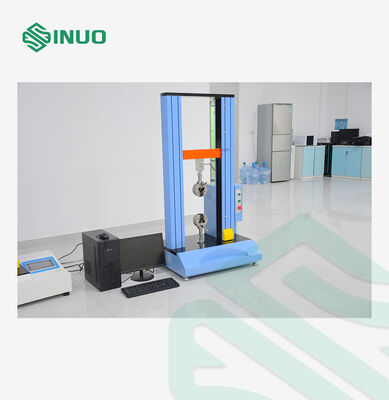

Универсальная машина для испытания материалов 10 кН для испытаний на растяжение, сжатие и изгиб

Обзор продукта:

Эта машина оснащена компьютерным управлением, широко используемым при испытании механических свойств различных материалов, со специальным приспособлением также подходит для всех видов испытаний готовой продукции на растяжение, сжатие, зачистку, сдвиг, разрыв, изгиб (складывание). Он может печатать ряд данных в соответствии с различными данными для сравнения графических результатов, высокой точности управления и простоты в эксплуатации; Модульная конструкция, широкий выбор аксессуаров, гибкое расположение.

Ключевые особенности

Многофункциональная платформа для испытаний материалов

Одна испытательная установка может быть сконфигурирована для различных задач механических испытаний, включая:

• Испытание на прочность на растяжение и удлинение
• Испытание на сжатие
• Испытание на трехточечный изгиб
• Испытание на сдвиг
• Тестирование на слезоточивость
• Пилинг-тестирование
• Тестирование на прокол
• Испытание пружин на растяжение и сжатие
• Статические и динамические циклические испытания

Компьютерная система управления позволяет настраивать скорость испытаний, условия нагрузки, условия разрушения и продолжительность испытаний в соответствии с выбранным методом испытаний.

Сервопривод для стабильного управления движением

Система серводвигателя обеспечивает управление положением, скоростью и крутящим моментом с обратной связью, помогая поддерживать стабильное движение во время испытаний.

Система привода спроектирована для плавной работы как на низких, так и на высоких скоростях и обеспечивает быструю реакцию при ускорении и замедлении.

Прецизионная шарико-винтовая передача

В машине используется тайваньская шарико-винтовая передача ZPT, обеспечивающая точное и стабильное механическое движение.

Конструкция ШВП обеспечивает эффективную передачу мощности, низкое трение и хорошую повторяемость позиционирования, что делает ее подходящей для контролируемых испытательных движений на растяжение, сжатие и изгиб.

Высокоскоростной сбор данных

В системе управления используется 24-битное аналого-цифровое устройство сбора данных с частотой дискретизации до2000 измерений в секунду.

Это позволяет системе фиксировать быстрые изменения силы во время испытания и обрабатывать данные измерений с высоким разрешением.

Датчик перемещения обеспечивает разрешение до 0,0005 мм в соответствии с поставляемой конфигурацией.

Гибкое тестовое программное обеспечение

Поставляемое компьютерное программное обеспечение обеспечивает настройку испытаний, измерения в реальном времени, анализ кривых и составление отчетов.

Пользователи могут настраивать различные тестовые проекты и выбирать необходимые единицы измерения, параметры управления и элементы результатов.

Поддерживаемые кривые включают в себя:

• Нагрузка-перемещение
• Загрузка – Время
• Смещение–Время
• Стресс-Деформация
• Штамм-Время
• Стресс-Время

Программное обеспечение также поддерживает статистические расчеты, включая среднее значение, стандартное отклонение и коэффициент вариации.

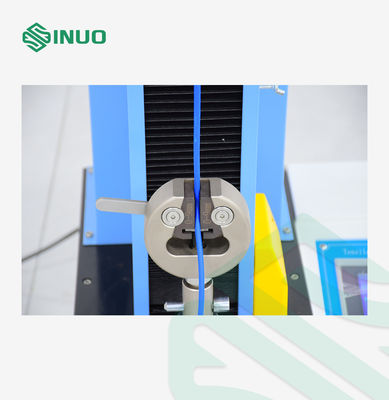

Стандартные испытательные приспособления

Универсальная испытательная машина может поставляться с несколькими сменными приспособлениями для различных задач механических испытаний.

Поставляемое приспособление для трехточечного изгиба спроектировано в соответствии с конфигурацией, указанной для испытаний по стандарту ISO 178.

В комплект поставки также входит большой деформационный экстензометр для измерения деформации.

Программное обеспечение для испытаний и измерений

Компьютерная система измерения и управления TM2101 разработана для универсальных задач по испытанию материалов.

Его можно настроить для различных процедур испытаний и поддерживать оценку механических свойств в условиях растяжения, сжатия, изгиба, сдвига, разрыва, отслаивания и прокола.

Список конфигурации:

★ Выдающиеся возможности программного обеспечения

1. Поддержка переключения интерфейса на английском и китайском языках.

2. Поддержка функциональной навигации, пользователи вводят соответствующий тестовый функциональный модуль в соответствии с навигационным интерфейсом.

3. Поддержка всех видов испытаний механических свойств металлических материалов, таких как испытания на растяжение, сжатие, изгиб, сдвиг и другие испытания металла.

4. Поддержка всех видов испытаний механических свойств неметаллических материалов, таких как сжатие цемента и сопротивление изгибу, сжатие бетона, сжатие жесткой пены и т. д.

5. Поддержка расширенной функции тестирования, пользователи могут добавлять свои собственные тестовые элементы.

6. Независимый модуль настройки открытого тестового проекта, тестовые проекты могут создаваться техническим персоналом, операторы-испытатели ссылаются на тестовые проекты для проведения тестов, что значительно снижает требования к профессиональному уровню большинства операторов-испытателей и сложность эксплуатации.

7. Разработка процесса управления тестированием, пользователи сразу видят этапы управления тестированием, богатые типы инструкций.

8. Название тестовых данных можно изменить, а последовательность отображения тестовых данных можно настроить в соответствии с особыми требованиями пользователей к выводу данных.

9. Поддержка добавленных пользователем элементов тестовых данных.

10. Поддержка пользовательских дополнительных стандартов испытаний и обработки тестовых данных.

11. Поддержка статистического расчета тестовых данных (среднее значение, стандартное отклонение, коэффициент вариации).

12. Анализ кривой поддержки;

13. Поддержка прослеживаемости тестов.

14. Поддержка индивидуального отчета о тестировании с использованием электронных таблиц Word или Excel, простота в эксплуатации, простые настройки, вы можете распечатать или просмотреть.

15. Программное обеспечение имеет различную защиту оборудования и безопасность испытаний.

16. Подробная справочная документация по программному обеспечению.

Система управления и безопасности

Машина сочетает в себе программное управление с физическими кнопками управления для удобной лабораторной работы.

Функции безопасности включают в себя:

• Аварийная остановка
• Управление быстрым/медленным движением
• Верхний и нижний пределы перемещения
• Защита от перегрузки
• Автоматическая остановка точки останова
• Программное обеспечение и работа блока управления

Плата управления также предоставляет несколько интерфейсов ввода и вывода для расширения системы, включая USB, RS232, RS485, аналоговый ввод/вывод и интерфейсы энкодера.
