Обзор продукции

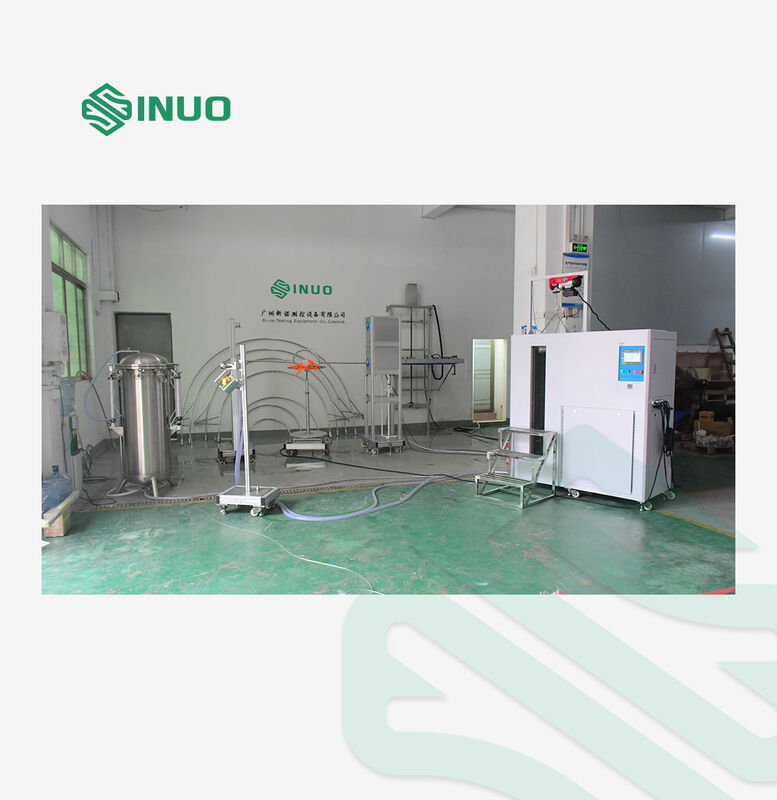

Интегрированная система испытаний водонепроницаемости IPX1-IPX8 SN4418 представляет собой модульное решение для испытаний проникновения воды для оценки защиты электрических и электронных корпусов от проникновения воды.

Проектировано согласно IEC 60529:2013, система объединяет несколько методов испытаний от IPX1 до IPX8 в одном скоординированном лабораторном растворе.Он может быть сконфигурирован для продуктов, начиная от бытовых электрических приборов и осветительного оборудования до электрических корпусов и других продуктов, требующих испытаний на водонепроницаемость и защиту от проникновения IP..

Эта система включает следующее:

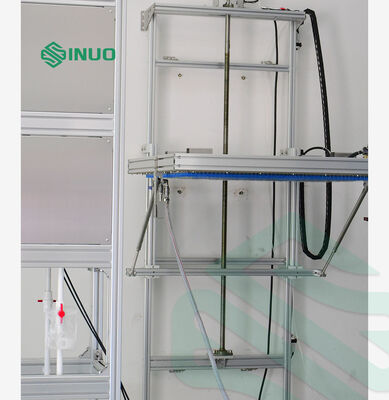

1. IPX1-IPX2 Вертикальный аппарат для испытания капель дождя

Вертикальное устройство для капельного дождя предназначено для моделирования вертикального падения капель воды.в то время как нержавеющая стальная капельная плита обеспечивает стабильное распределение воды.

Спецификации:

2. IPX3-IPX4 Устройство для испытания осциллирующих труб

Оциллирующая трубка-испытатель использует механизм коленчатого сцепления с двигателем для генерации управляемого резкого распыления воды.

Технические параметры:

Нет, нет, нет.	Положение	параметры
1	Водоснабжение	Поток воды> 10 л/мин±5% чистой воды без включения.
2	Размер колеблющейся трубы	Стандартные колебательные трубы R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm из нержавеющей стали
3	Игловая дыра	Φ0,4 мм
4	Включенный угол двух отверстий	IPX3:120°; IPX4:180°
5	Угол вращения колеблющейся трубы	Максимальное значение ±175° может быть предварительно установлено (Примечание: стандарт требует IPX3:120°; IPX4:360°, но из-за того, что во время испытания под колеблющейся трубкой находится поворотная панель, 360° не может быть достигнуто во время фактического испытания,если без проигрывателя, то 360° может быть достигнуто)
6	Скорость вращения	IPX3: 4 с/час (2×120°); IPX4: 12 с/час (2×360°);
7	Поток воды	Может устанавливаться в зависимости от размера маятника и количества отверстий (0,07 л/мин на отверстие)
8	Время испытания	0.01S 99 часов 59 минут, можно предоставить
9	Дальномер	0 ~ 0,25 МПа
10	Требования к объекту	Специальное IP водонепроницаемое испытательное помещение, земля должна быть плоской с освещением 10A водонепроницаемый выключатель утечки (или розетка), используемый для оборудования. с хорошей функцией притока и дренажа.Наземная установка
11	Район	Согласно колеблющейся трубке выбрал

3. IPX3-IPX4 Разбрызгивающее сопла

Для областей корпуса, которые не могут быть адекватно подвергнуты воздействию колеблющейся трубки, альтернативным методом испытания является ручная распыляющая сосна.

Разбрызгивающий сосуд спроектирован и изготовлен в соответствии с IEC60529 IPX3 и IPX4.

Технические параметры:

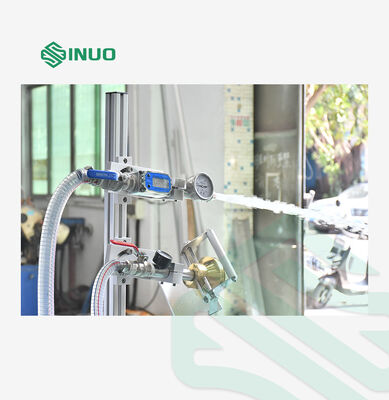

4. IPX5-IPX6 Шланг для шланга

Модуль шланга предназначен для мощных испытаний струи воды и поддерживает отдельные требования к потоку для IPX5 и IPX6.

Технические параметры:

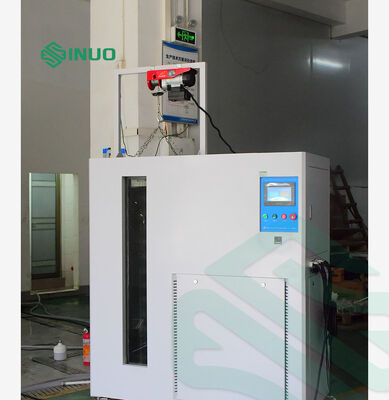

5. IPX7 Интегрированная камера погружения и резервуар водоснабжения и контрольный шкаф

Интегрированный блок водоснабжения служит центральным управляющим участком для системы водонепроницаемого испытания.Он обеспечивает контролируемый поток воды и температуру для различных уровней испытаний IP и также функционирует как IPX7 погрузка камеры и IPX8 системы водоснабжения.

Технические параметры:

6. IPX8 Резервуар глубокого погружения

Резервуар для глубокого погружения разработан и изготовлен в соответствии с стандартом IEC60529 IPX8.

Технические параметры:

1 сосуд под давлением: резервуар из нержавеющей стали, диаметр 0,6 м, высота 1,2 м.

2 диапазон регулировки давления: 0 ~ 5 бар (можно настроить).

3 система давления: насос из нержавеющей стали + преобразователь частоты.

4 точность датчика давления: 0,25 градуса, диапазон: 6 бар.

Время испытания: 0-99 мин.

Максимальное предельное давление: 5 бар.

7 защита от давления: защита от переключателя давления.

8 подключается к водоснабжающему оборудованию 3/4 высокого давления стальной проволоки шланга подключения

7.Путешественник

Наклонимая вращающаяся ступени является необходимым аксессуаром для испытания IPX1 ~ IPX6.

Почему выбирать интегрированную систему IPX?

Одна платформа для IPX1-IPX8

Вместо установки отдельных водонепроницаемых испытательных аппаратов для каждого уровня IP, интегрированная конфигурация обеспечивает множествометоды испытаний проникновения водывместе в одном лабораторном растворе.

Контролируемый поток воды и температура

Централизованная система водоснабжения поддерживает как малые, так и большие потоки, с программируемой температурой воды и управлением потоком.

ПЛК + сенсорный экран

Параметры испытаний могут быть заранее настроены и контролироваться через интерфейс 7-дюймового сенсорного экрана, управляемого ПЛК, что упрощает повседневную работу и улучшает повторяемость испытаний.

Гибкая конфигурация лаборатории

Различные размеры колеблющихся труб, способы распыления, погрузочное оборудование и конфигурации поворотных панелей позволяют адаптировать систему к различным образцам испытаний и лабораторной планировке.

Разработан для тестирования IP-кодов

Система разработана в соответствии с требованиями испытаний на водонепроницаемость IEC 60529 IPX1-IPX8, что делает ее подходящей для лабораторий, занимающихся защитой от проникновения помещений,испытания электропродуктов и испытания соответствия.
