IEC 60112 Испытатель отслеживания утечек для изоляционного материала для электромобилей

IEC 60112 Испытатель отслеживания утечек для изоляционного материала для электромобилей

Информация о продукте:

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materialsПолностью соответствующее мировым международным стандартам IEC, UL и ASTM, это оборудование для точных испытаний широко используется лабораториями по проверке качества,Производственные заводы и третьи организации по сертификации по всей Европе, Северная Америка, Юго-Восточная Азия и другие регионы мира.

Симулируя фактическую рабочую среду электрических изделий, испытатель использует капельный режим жидкости хлорида аммония и высоковольтный режим электродной проводимости для обнаружения отказа изоляции.отслеживание повреждения и воспламенение пламени изоляционных материалов под сочетанием действия электрического поляОн предоставляет точные и надежные данные испытаний для выбора материалов, сертификации безопасности продукции и контроля качества электрических и электронных изделий.

Преимущества продукта и основные характеристики

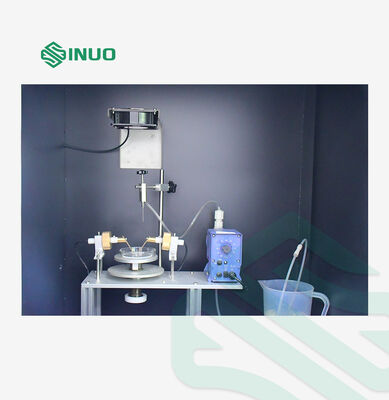

Конфигурация испытания высокой точности: оборудован импортированным микронасосом Prominent для обеспечения сверхточного объема капель жидкости и интервала капель, исключения ошибок ручной работы и обеспечения повторения результатов испытаний.

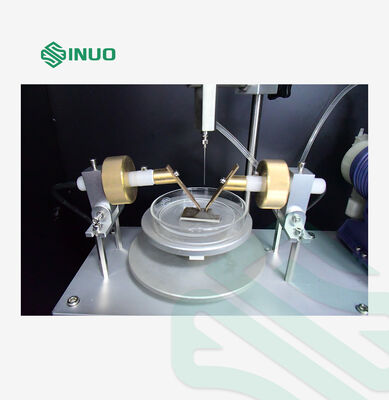

Профессиональный платиновый электрод: Использует стандартный платиновый электрод с углом 60° и постоянным давлением 1,00N, отображение давления в режиме реального времени на экране, полностью отвечающее требованиям стандартного испытания.

Интеллектуальная система управления PLC: оснащен 7-дюймовым полноцветным сенсорным экраном, одним щелчком мыши настройка тестового напряжения, тока, времени капель и параметров времени, простая работа и интеллектуальный дисплей данных.

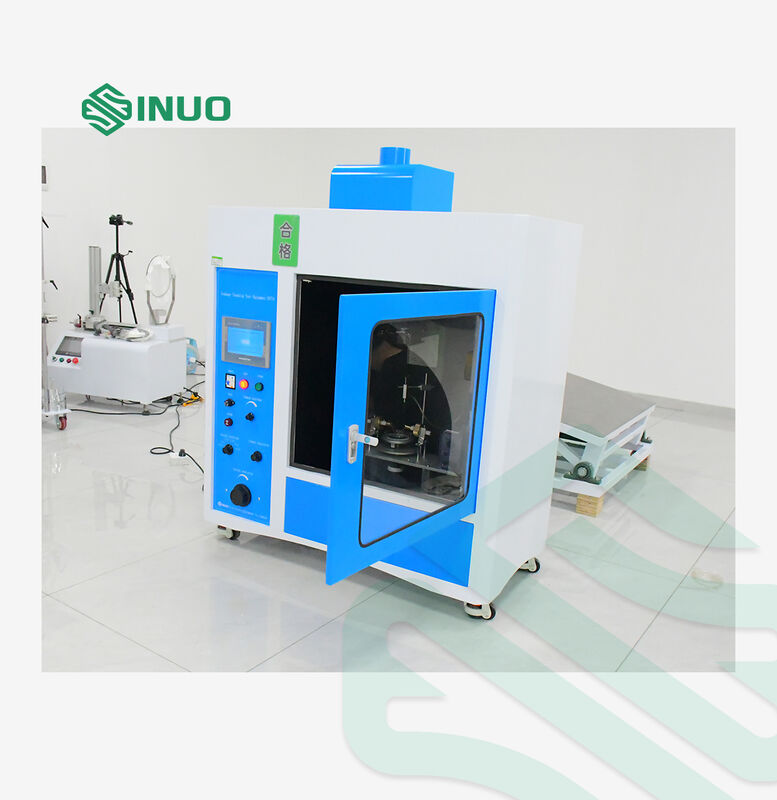

Безопасный и гуманизированный дизайн: Закрытая испытательная камера, внешняя работа после закрытия двери, автоматическая сигнализация на отказ от отслеживания (≥2 с), эффективно обеспечивающая безопасность оператора.

Регулируемая и калибровываемая структура: оборудован стандартным блоком размера, регулируемой высотой стола и углом электрода, удобный для быстрой калибровки и удовлетворения различных требований к испытаниям.

Широкое применение: Подходит для всех видов электрических изоляционных материалов, инженерных пластмасс и электрических аксессуаров, поддерживающих промышленную проверку качества и исследования и разработки.

Технические параметры

Параметр\ модель	SN774 (0,5 м3)
Рабочее напряжение	Обменное давление 220В±10% / 50Гц,1КВА
Контроль	ПЛК
Дисплей	7-дюймовый цветной сенсорный экран
Испытательное напряжение	Настройка 600В, точность 1,5%.
Временное устройство	9999X0.1S
Электрод	Платиновый электрод, одна пара.
Размер платинового электрода	(5±0,1) x ((2±0,1) x ((5) мм, 30° наклон
Электрод включает угол и расстояние	60°±5°, расстояние составляет (4±0,1mm)
Давление электродов	10,00N±0,05N Давление можно регулировать, а значение можно измерять и отображать в режиме реального времени на сенсорном экране
Сброс контроля жидкости	Управляемые микронасосом Объем и интервал падающей жидкости точны Бренд микронасоса: известный
Интервал выпадания жидкости	30±5S, регулируемый
Высота сбрасывания жидкости	35±5 мм
Задержка сброса жидкости	0.2S ((время открытия соленоидного клапана)
Размер падающей жидкости	45-50 капель/см3
Схема задержки времени	2±0,1S ((в токе 0,5A или больше)
Падение давления при коротком замыкании	8% MAX
Ток короткого замыкания	1±0,1A 1%
Скорость ветра	0.2 м/с
Экологические требования	0°40°C, относительная влажность ≤ 80%, в месте отсутствия видимых вибраций и коррозионного газа
Размер и вес оборудования	1100 мм* 550 мм* 1100 мм, 180 кг
Соответствует стандарту	IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638 и т.д.
