11KN Высокомощный вибрационный испытательный стенд – полнодиапазонное синусоидальное, случайное и ударное моделирование

11KN Высокомощный вибрационный испытательный стенд – полнодиапазонное синусоидальное, случайное и ударное моделирование

Наименование марки:	Sinuo
Номер модели:	SN553-EV211HG60VT60VCUSb-2
МОК:	1
Цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	10 стес/мес.

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate（Cost Additional）

Грузоподъемность:

300 кг

Рабочая температура:

0℃–40℃

Частота:

1~3300Гц

Максимальное смещение:

51 мм с

Входная мощность:

380 В, 3-фазный, 25 кВА

Рабочая влажность:

0–85 % (без конденсации)

Упаковывая детали:

фанерный корпус

Поставка способности:

10 стес/мес.

Выделить:

11KN Мощный тестер вибрации

Полнодиапазонное оборудование для испытаний на синусоидальную вибрацию

Машина для испытания на вибрацию из алюминиево-магниевого сплава

Описание продукта

11KN Высокопроизводительный вибрационный тестер

Обзор продукции

Электромагнитная вибрационная испытательная машина Sinuo 11KN представляет собой высокоточное промышленное оборудование для испытаний окружающей среды, предназначенное для проверки механической надежности продукции.Он имитирует вибрации реального мира., механическое возбуждение и ударные нагрузки для обнаружения структурной стабильности и долговечности эксплуатации промышленных компонентов, устранение рисков отказа продукции, вызванных воздействием вибрации при транспортировке,эксплуатация и экстремальные рабочие условия.

Широко применяется в аэрокосмической, автомобильной, морской, электронной цепи и бытовой техники промышленности, система полностью соответствует мировым основным стандартам тестирования, включая GB, GJB, UL, JIS,DIN, ISO, BS, MIL, IEC и ASTM. Он поддерживает профессиональный выбор модели на основе формулы и индивидуальные схемы тестирования,становится предпочтительным оборудованием для испытаний для мировых производителей и сторонних лабораторий для сертификации квалификации продукции.

Технические параметры

А.11S24 параметры генератора электромагнитного возбуждения
Максимальная синусоидальная сила возбуждения	1100 тысяч.Пик g.f (11KN)
Максимальная случайная возбуждающая сила	1100 тысяч.g.f rms (11KN)
Максимальная сила возбуждения при ударе	2200 тысяч.g.f. пик (22KN)
Диапазон частот	1～3300 Гц
Максимальное смещение	51 мм п-п
Максимальная скорость	2 м/с
Максимальное ускорение	100G ((980 м/с)²)
Частота резонанса первого порядка	3100 Гц±5%
Эффективностьнагрузка	300 в кг
Частота вибрационной изоляции	20,5 Гц
Диаметр движущейся катушки	Ф240 мм
Масса движущейся катушки	10в кг
Винт на столе.	16×M10
Утечка потока	<10 гаусов
Допустимый эксцентрический момент	300N·m
Размер оборудования	920LМмкс740DМмкс785мм (без таблицы расширения)
Масса оборудования	Около 1100В кг(без горизонтального скользящего стола)
LA12K цифровой усилитель коммутационной мощности
Выходная мощность	12КВА
Выходное напряжение	100V
Выходной ток	100А.
Эффективность усилителя	≥ 90%
Частота переключения	116 кГц
Соотношение сигнала к шуму (SNR)	≥ 65 дБ
Уровень шума	≤ 70 дБ
Размер усилителя	910LМмкс610Dммx1150Hмм
Система сервозащиты
Функция	Температура, давление ветра, перенапряжение, перенапряжение, перенапряжение, перенапряжение, входное низкое напряжение, наружная ошибка, питание управления, логическая ошибка, потеря фазы ввода
Цифровой контроллер вибрации VCSusb-2
Конфигурация оборудования	2 одновременных входных канала, 1 выходный канал Синус, случайный, классический шок
Управляющий компьютер	Компьютер фирменного типа с 17-дюймовым ЖК-монитором, клавиатурой и оптической мышью
Программа	С двуязычным (китайский / английский) интерфейсом работы, он поддерживает анализ временного и частотного доменов, управление источником сигнала, анализ синусового просмотра и многое другое.Он может автоматически генерировать отчеты об испытаниях WORD, и включает функции для отображения сигналов/данных, хранения, настройки параметров испытания и анализа данных.
Датчик ускорения LTE C04A07	Диапазон частот: 1-8000Гц Чувствительность:30pc/g Температурный диапазон: -40 - 160°C
VT60 вертикальная таблица расширения
Материал	Алюминий/Сплав магния, поверхностно твердый анодированный
Размер стола	600 мм × 600 мм
Фиксированное отверстие	Свинцовый рукав из нержавеющей стали M8, прочный и износостойкий
Участота сальфии	Синус:2000 Гц; случайный: 2000 Гц
Вес	О45КГ

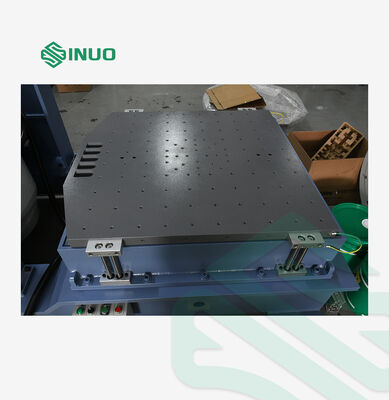

Горизонтальный слайд-стол с масляной пленкой HG60
Материал	Алюминий/Сплав магния, поверхностно твердый анодированный
Размер стола	600 мм × 600 мм
Фиксированное отверстие	Свинцовый рукав из нержавеющей стали M8, прочный и износостойкий
Участота сальфии	Синус:2000 Гц; случайный: 2000 Гц
Вес	О57КГ
В.402S охлаждающий вентилятор ((включая глушитель)
Мощность вентилятора	4KW
Поток вентилятора	40.8m3/мин
Давление вентилятора	0.049kgf/cm2
Электрические требования
Электрическое питание	Кондиционер3-фазный 380V/50Hz,25 КВА
Сжатый воздух	00,6 МПа
Сопротивление земли	≤4Ω

Производительность оборудования и структурные преимущества

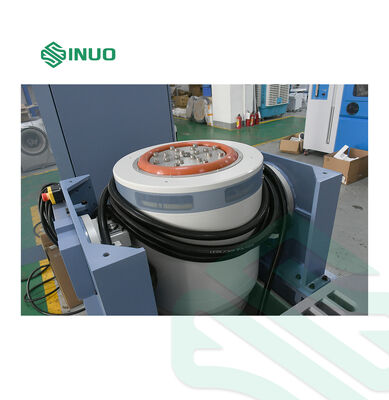

1. Оптимизированная структура тела вибрационного стола

Использует высокоточную литую и ручно полированную движущуюся катушку, совмещенную с двумя подшипниками осевого руководства и фотоэлектрической системой поддержки нагрузки.Он эффективно подавляет осевое отклонение и смещение вращения во время высокочастотных вибрационных испытанийДизайн двойной магнитной схемы обеспечивает равномерное распределение магнитного поля и ультранизкую утечку потока.избежание помех с образцами испытания и окружающим оборудованием;Поверхность использует фосфатирующую антикоррозионную обработку и высококачественную технологию краски автомобилей, с отличной износостойкостью и ржавчивой стойкостью для долгосрочной непрерывной промышленной работы.

Укомплектованный воздушным каналами и двуслойной структурой теплоотведения, совмещенной с низкошумным вентилятором глушителя, он решает проблему перегрева при длительных испытаниях с высокой нагрузкой.реализация низкошумного и высокоэффективного теплораспределения.

2Высокоэффективный цифровой усилитель питания

Цифровой усилитель мощности LA12K использует передовую технологию IGBT и алгоритм модуляции PWM с синусоидным умножением частоты с соотношением сигнала к шуму ≥ 65 дБ и рабочей эффективностью более 90%.Он соответствует стандартам безопасности ЕС CE, обладает стабильной мощностью, низким уровнем шума и высокой способностью к борьбе с помехами.эффективно избегать искажения сигнала и обеспечивать подлинность и точность данных испытания вибрации.

3Система безопасности с полной защитой

Встроенный многомерный механизм защиты безопасности, охватывающий чрезмерное напряжение, низкое напряжение, фазовую потерю, чрезмерный ток, чрезмерную температуру, чрезмерное смещение, защиту от внешних ошибок и логических ошибок.Он может автоматически сигнализировать и остановить машину в случае аномальных условий, защищая образцы испытаний, корпус оборудования и операторов, реализуя операцию испытаний с нулевым риском.

4Высокоточный интеллектуальный вибрационный контроллер

Принимает 32-разрядный процессор DSP с плавающей запятой (основная частота 300 МГц) и 24-разрядный высокоразрешительный чип ADC/DAC с диапазоном динамического управления более 90 дБ и соотношением сигнал-шум более 100 дБ.Независимая схема управления отделяет работу ПК от управления системой, обеспечивающий реакцию в режиме реального времени и сверхвысокую точность управления.

Поддерживает три основных режима испытаний: случайную вибрацию, синусный промах и классический удар.Двуязычная система китайский/английский поддерживает генерацию текстовых отчетов с одним щелчком мыши, с полным анализом данных, отображением кривых и функциями хранения данных, удобными для лабораторной сертификации и производственной проверки качества.

5Способность к многонаправленной экспансии

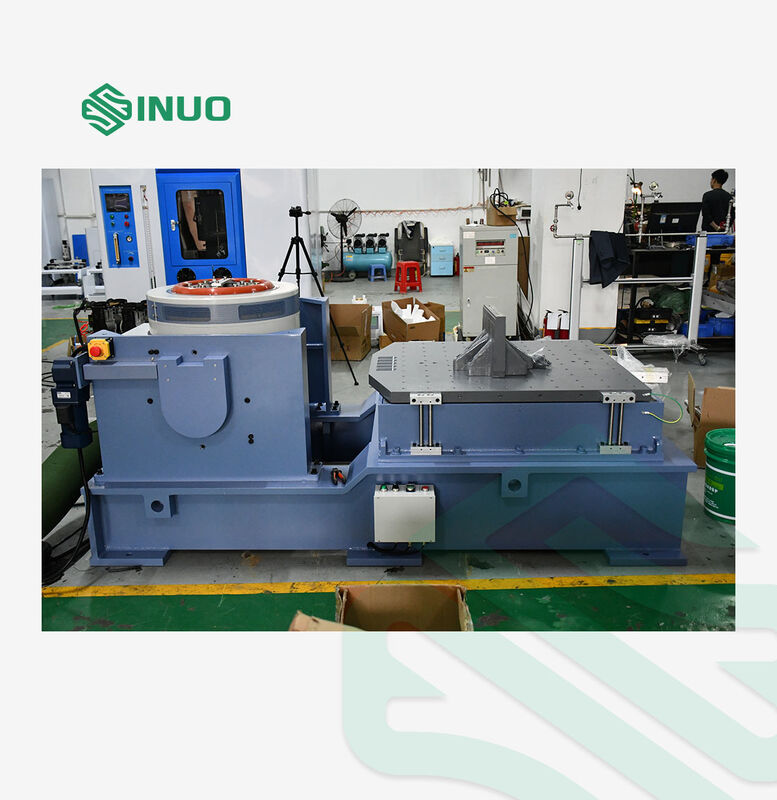

Оснащен вертикальными и горизонтальными испытательными платформами из магния 600*600 мм, с твердой анодированной поверхностью и прочными винтовыми рукавами из нержавеющей стали M8, поддерживающими высокочастотные долгосрочные испытания.Независимый горизонтальный слайд-стол с масляной пленкой оснащен естественной гранитной основой и отдельным источником масла, с сильным боковым сдерживанием и высоким сопротивлением моменту опрокидывания, отвечающим требованиям испытаний многоугольных и многонаправленных вибраций больших и нерегулярных образцов.
