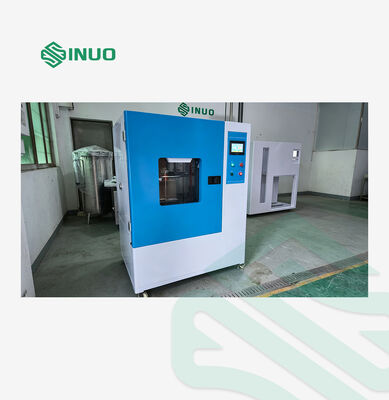

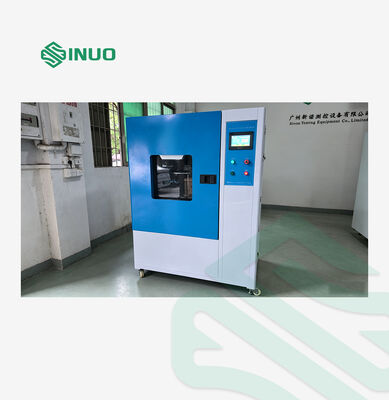

IEC 60529 IPX1‐2 Вертикальная капельная дождевая испытательная камера для электронных и автозапчастей

Технические параметры

Структурные параметры

Размер капельной пластины

Приблизительно L600 × W600 мм

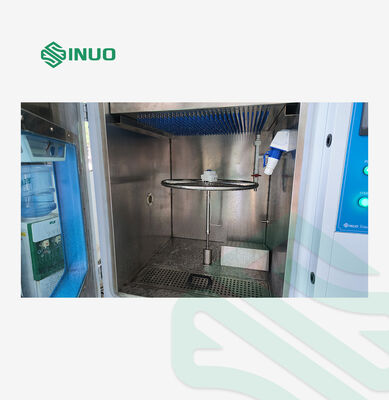

Размер внутренней камеры

Приблизительно L800 × D800 × H1000 мм

Общее внешнее измерение

Приблизительно L1250 × D1020 × H1750 мм

Диаметр капельного отверстия

Ø0,4 мм

Расстояние между капельками

20 × 20 мм

Диаметр поворотника

Ø600 мм

функциональные параметры

Объем осадков

IPX1: 1±0,5 мм/мин
IPX2: 3±0,5 мм/мин

Режим регулирования потока

Ручная регулировка

Режим подъема капельной пластины

Фиксированный тип, не поднимаемый; подъем, осуществляемый с помощью поворотного стола с носителем образца

Высота подъема поворотника

400-700 мм

Погрузочная способность поворотника

50 кг.

Угол наклона поворотника

0° или 15° (горизонтальная опорная точка)

Скорость вращения поворотного устройства

1 р/мин (для испытания IPX1)

Временный диапазон испытания

0-999 мин.

Устройства защиты безопасности

Защита от утечки земли, защита от нехватки воды, защита от короткого замыкания

Электрические параметры

Силовое питание

220В переменного тока

Номинальная мощность

10,0 кВт

Стандартные аксессуары

1 экземпляр руководства по эксплуатации
1 экземпляр заводского сертификата
1 гарантийная карта оборудования
1 фильтрующий патрон
100 игл для капельного испытания
20 медных оснований для капельной иглы

Условия эксплуатации

Пользователь должен гарантировать следующие условия и завершить соответствующие соединения.

Место установки

1. Плоский пол с плавным дренажем; полы и стены должны быть водонепроницаемыми, оборудованными дренажными каналами или канавками для дренажа.
2. Уровень грузоподъемности пола ≥ 200 кг/м2
3. Хорошо проветриваемый участок
4. Нет сильных вибраций вокруг оборудования
5. Нет сильных помех электромагнитного поля вокруг оборудования
6. Никаких горючих, взрывоопасных, коррозионных веществ или пыли вблизи оборудования
7. Достаточное пространство для эксплуатации и технического обслуживания вокруг установки: 600 мм свободного пространства с задней, левой, правой и верхней сторон
8. 1200 мм свободного пространства на передней стороне оборудования

Окружающие условия

· Температура: 5°C ~ 35°C
· Относительная влажность: ≤ 85% RH
· Атмосферное давление: 86 кПа ~ 106 кПа

Условия питания

Напряжение и частота

AC 220V±10%, 50Hz±10%; Живой провод + Нейтральный провод + Защитный земной провод

Установленная мощность

10,0 кВт

Защитное сопротивление земли

Защитное сопротивление заземлению менее 4 Ω

Выключатель питания

1. Пользователь должен установить на месте установки независимый прерыватель остаточного тока (RCCB) соответствующей мощности исключительно для этого оборудования.
2. Запрещены переключатели ножей или стенные розетки.
3. Прерыватель остаточного тока должен быть установлен в пределах 2 метров от оборудования.

Требования к водоснабжению

1. Пользователь должен обеспечить водоснабжение с давлением воды ≥ 0,2 МПа, оборудованное 4-точечным водопроводным краном на месте установки.
2. Водопровод должен находиться в пределах 2 метров от оборудования.

Потребности в воздухе

Требуется воздушный компрессор; рекомендуемое давление воздуха: 0,6 ~ 0,8 МПа.
