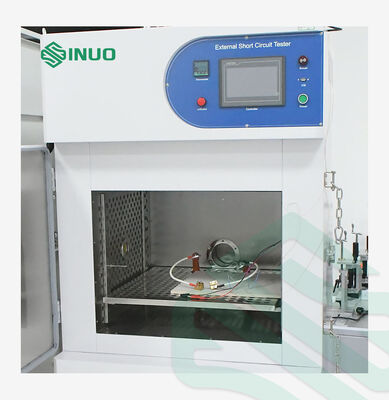

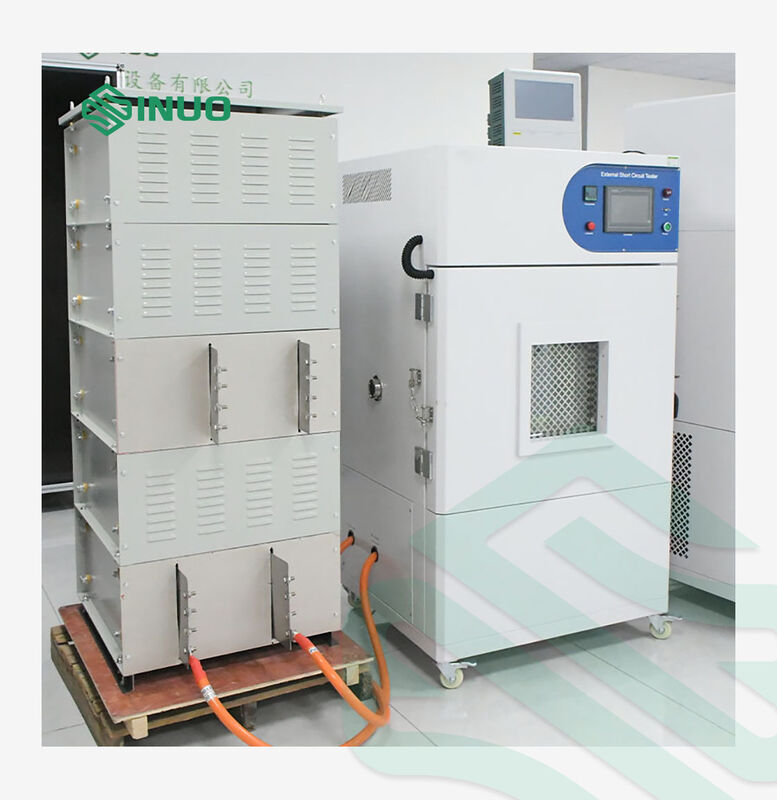

IEC60086-4 Пункт 6.5 Тестера внешнего короткого замыкания с регулируемой температурой

IEC60086-4 Пункт 6.5 Приложения B Контролируемый температурой внешний терморегулятор короткого замыкания

Обзор продукта:

Терморегулируемый внешний тестер короткого замыкания предназначен для испытаний безопасности литийных батарей, испытаний злоупотребления батарейными ячейками и испытаний внешнего короткого замыкания.

При максимальном напряжении 1000 А, встроенном 20 мΩ резисторе и времени ответа ≤ 5 мкс постоянного тока система обеспечивает контролируемую и повторяемую среду испытаний короткого замыкания высокого тока.

Встроенная камера с регулируемой температурой, мониторинг температуры поверхности батареи, автоматическое управление ПЛК,Дымные выхлопные газы и взрывозащитная защита делают его подходящим для лабораторий исследований и разработок батарей, лаборатории по испытаниям безопасности и приложения для контроля качества.

Применимые стандарты:

Он соответствует стандарту UN38.3, пункт 4.5 испытания T.5, UL 1642, IEC 62619:2017 пункт 7.2.1, IEC62133-1:2017 пункт 7.3.2 пункт 7 IEC 62133-2:20173.1 и 7.3.2 пункт 7 IEC 62133:20143.2,8.3.1, 8.3.2, IEC60086-4 пункт 6.5.1, IEC60086-4 пункт 6.5.86.5.9 и так далее.

Ключевые особенности

• Максимальный ток нагрузки 1000A для испытаний короткого замыкания батареи высокого тока
• ≤5μs время отклика постоянного тока для быстрого ответа короткого замыкания
• Встроенное сопротивление 20mΩ для контролируемого испытания внешнего короткого замыкания
• Температурный диапазон: RT+10°C до 100°C
• 2-канальный мониторинг температуры поверхности батареи в диапазоне от -20 до 800°C
• Управление ПЛК + сенсорным экраном для автоматической работы испытания
• Приобретение постоянного тока 0 ‰ 1000 А с точностью ± 0,5% F.S.
• Интегрированная защита от дыма, снижение давления и безопасность от взрывов

Базовая производительность:

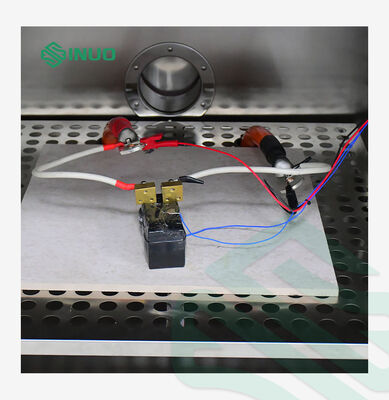

1. Простая работа и управление: сенсорный экран интерфейса человека-машины, сенсорный режим редактирования; батарея размещена на полке термостата.Закройте дверь и нажмите кнопку теста сенсорного экрана для автоматического завершения теста.
2. Безопасность и взрывостойкость: внутренние и внешние ящики были укреплены по конструкции.
3. Общий эстетический дизайн: красивый и элегантный вид.
4. Удобное передвижение в положение: Нижняя часть оборудования оснащена универсальными колесами и выровняющимися ножками для облегчения движения и крепления оборудования.

Требования к испытаниям и этапы:

1. После того, как оборудование попадет в лабораторию, настроить расстояние между передней, задней, левой и правой стороны оборудования, настроить нивелирующие ноги, чтобы сделать базовый уровень, и закрепить кружки.
2. Подключите к устройству электропровод и испытайте машину. Только при отсутствии проблем вы можете пройти испытание продукта.
3. Установите параметры испытания, поместите аккумулятор на полку внутренней испытательной коробки, закройте дверь и начните испытание.
4. Во время испытания дверь не может быть открыта по желанию до завершения испытания.

Технические параметры:
