Оборудование для испытаний на воздействие струй воды высокого давления по IEC 60529 IPX5 IPX6, водонепроницаемая камера

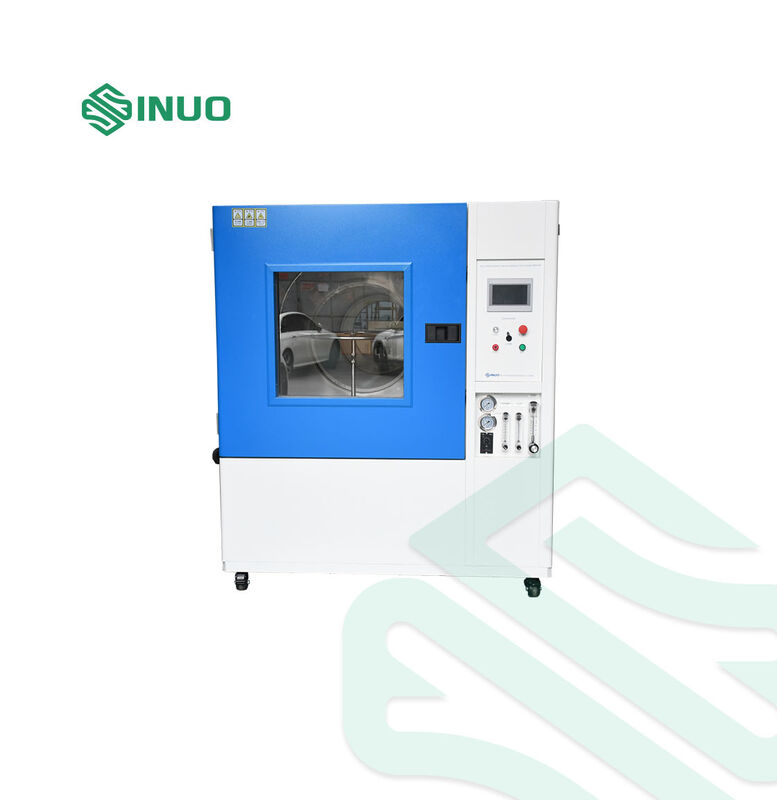

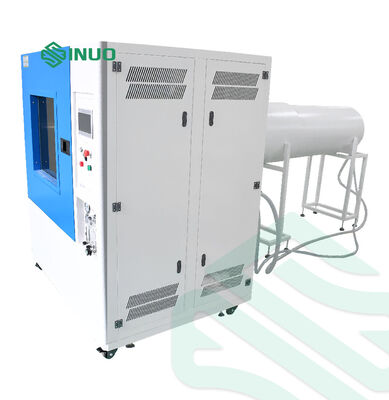

Водонепроницаемая испытательная камера IPX5 IPX6 предназначена для испытаний на степень защиты от проникновения и классификацию IP по IEC 60529. Она оснащена специальными форсунками для струй воды, регулируемым расходом и давлением, моторизованным поворотным столом и системой непрерывной циркуляции воды для надежных и воспроизводимых испытаний.
Подходит для электрических, электронных, осветительных и автомобильных изделий, камера поддерживает водонепроницаемые испытания для разработки продукции, контроля качества и проверки соответствия.

Оснащена двумя специальными форсунками из нержавеющей стали:

• IPX5: форсунка диаметром 6,3 мм
• IPX6: форсунка диаметром 12,5 мм

Система поддерживает два уровня испытаний струями воды высокого давления в одной испытательной камере.

Система распыления воды оснащена цифровым расходомером и манометром для контроля и регулировки условий испытаний.

Вода, собирающаяся на дне камеры, возвращается в резервуар и непрерывно рециркулируется, что делает систему пригодной для многократных водонепроницаемых испытаний.

Поворотный стол диаметром 1600 мм вращается с регулируемой скоростью от 1–7 об/мин, помогая подвергать различные поверхности образца воздействию струи воды.

ЖК-сенсорный контроллер позволяет операторам удобно устанавливать время испытаний и управлять процессом тестирования.

Камера и трубопроводы для распыления изготовлены из Нержавеющая сталь SUS304 для обеспечения долговечности и устойчивости к постоянному воздействию воды.

Система работает на основе замкнутой системы циркуляции воды высокого давления.
Вода хранится в резервуаре на дне камеры. Во время испытаний насос забирает воду из резервуара, повышает ее давление и подает через трубопроводы из нержавеющей стали.

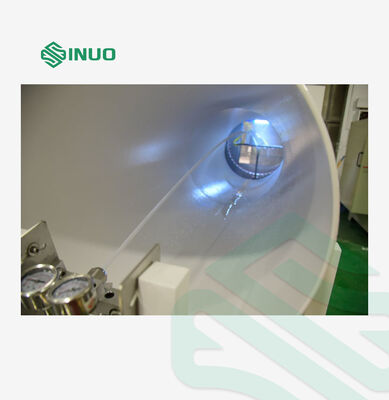

Для испытаний по IPX5 и IPX6 соответствующая форсунка направляет воду на испытуемый образец. Образец устанавливается на моторизованный поворотный стол, который вращается с заданной скоростью.
Расход воды и давление распыления контролируются во время испытаний, а вода собирается и возвращается в резервуар для непрерывной циркуляции.
Эта конфигурация обеспечивает стабильные и воспроизводимые условия для испытаний на водонепроницаемость по IP и оценки степени защиты от проникновения.

Размер внутренней камеры	2000*2000*1000 мм (Ш*Г*В)
Размер внешней камеры	Прибл. 4800*2060*1800 мм (Ш*Г*В)
Размер образца
Диаметр поворотного стола	1600 мм
Грузоподъемность поворотного стола	10 кг
Количество форсунок	2; 1 для IPX5 и 1 для IPX6
Поверхность воздействия воды	Боковая сторона изделия
Расстояние от форсунки до образца	2500*3000 мм
Диаметр отверстия форсунки	IPX5: φ6,3 мм IPX6: φ12,5 мм
Расход воды	IPX5: 12,5 ± 0,625 (л/мин) IPX6: 100 ± 5 (л/мин)
Диаметр трубы	1/4-дюймовые и 1-дюймовые шланги высокого давления, по 1 шт.
Давление распыления воды	30–200 кПа, регулируется в зависимости от расхода
Скорость вращения поворотного стола	1–7 об/мин
Продолжительность распыления	3, 10, 30, 9999 мин, регулируется
Время работы	1–9999 мин, регулируется
Система циркуляции воды	Непрерывная циркуляция воды
Манометр	Отображает давление распыления воды
Система управления	Разработанная собственными силами система управления с сенсорным экраном (Teelong)
Система распыления	Водяной насос, манометр и крепление для фиксированного распылительного трубопровода
Материал распылительного трубопровода	Нержавеющая сталь
Материал камеры	Нержавеющая сталь SUS304
