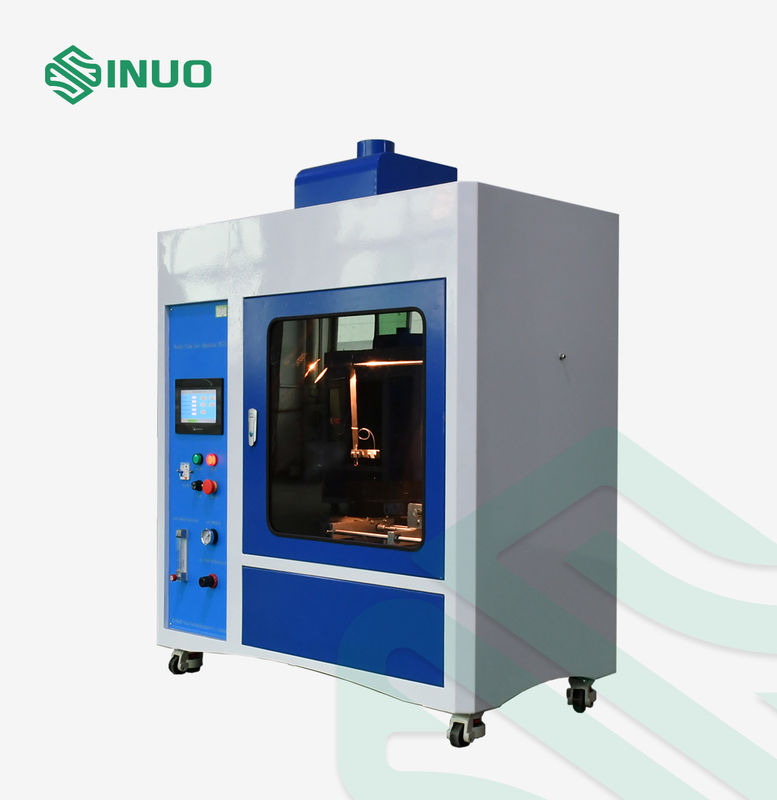

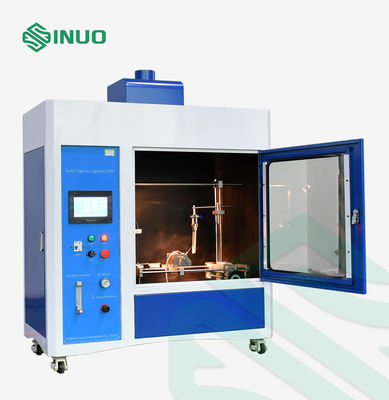

Испытатель игольчатым пламенем по IEC 60695-11-5 с управлением по ПЛК и сенсорным экраном

Устройство для испытания огней иглы предназначено для оценки опасности пожара электрических и электронных изделий, компонентов, изоляционных материалов и твердых горючих материалов в условиях неисправности.

Испытатель наносит на испытуемый образец контролируемый огонь иглы под определенным углом и оценивает, воспламеняется ли материал, а также продолжительность пламени и поведение сгорания после воздействия..

Оборудование спроектировано в соответствии с IEC 60695-11-5 и подходит для испытаний огня иглы в определенных условиях испытания.

С управлением ПЛК и 7-дюймовым цветовым сенсорным экраном SN773 обеспечивает автоматизированную тестовую работу и удобный мониторинг параметров для лабораторных и контрольных приложений качества.

В испытании используется иглообразная горелка, снабженная бутаном.45°к образцу во время испытания.

На образец применяется определенный огонь в течение требуемой продолжительности.Опасность от пожара оценивается на основе таких факторов, как:

• Зажигает ли образец
• Продолжается ли сгорание после применения пламени
• Продолжительность сжигания
• Распространение пламени или поведение горения

Испытание помогает оценить устойчивость материалов и компонентов к возгоранию, вызванному небольшим внешним пламенем при аномальных условиях или нарушениях.

Система управления PLC автоматизирует последовательность испытаний и улучшает повторяемость испытаний.

Удобный пользователю интерфейс с сенсорным экраном позволяет операторам удобно устанавливать и контролировать параметры испытаний.

Высота пламени регулируется до 12 ± 1 мм и может проверяться с помощью поставляемого высотомера пламени.

Встроенный таймер обеспечивает точное измерение времени зажигания и времени сгорания.

Процедура испытания включает в себя независимую систему воздушного дыхания для поддержания требуемых условий испытания.

Параметр/модель	СН773
Рабочее напряжение	Обменное давление 220В/50Гц
Контроль	ПЛК
Дисплей	7-дюймовый цветной сенсорный экран
Временное устройство	9999X0.1S

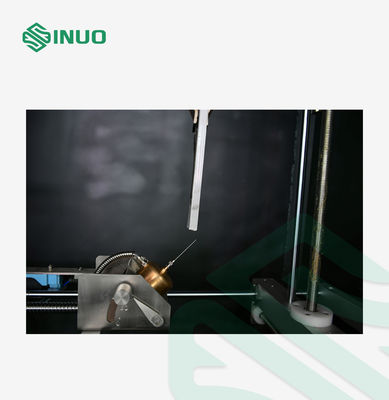

Сжигатель	Внутренняя отверстияφ0,5 mm ± 0,1 mm, OD ≤φ0,9 mm, L ≥ 35 mm, из нержавеющей стали
Угол горения	наклон 45° (испытание) или вертикальный (при регулировании высоты пламени)
Высота пламени	Регулируемый 12±1 мм ((с высотомерами пламени)
Категория газа	95% бутагаза (можно использовать газовый зажигалка в бутылках)
Диапазон температурного испытания	0~1000°C
Требование нагрева пламени	От 100° до 700°, время для стандартных значений в пределах 23,5S±1S
Термопары температуры	φ0,5 броня никель-хром/никель-алюминиевая проволока K-термопары

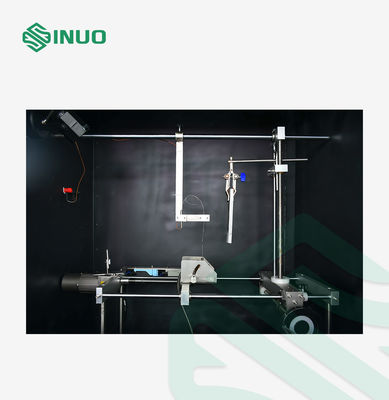

Рабочий цех	0.5 кубика, корпус из нержавеющей стали, черный фоновый йогун
Процесс испытаний	Процедура испытания автоматическое управление, независимый воздушный проект
Корректировка размера объема	Настройка потокомера
Аксессуары	Доска из белого сосны *1 Тканевая бумага *5 Измеритель высоты пламени по рисунку А.3 *1 Дистанционное управление*1: Выхлопная труба из алюминиевой фольги *1
Размер и вес оборудования	1100 мм* 550 мм* 1100 мм, 120 кг
Соответствует стандарту	IEC 60695-11-5 и т.д.
