Оборудование для испытаний авиационной электроники на защиту от капель по стандарту DO-160G со скоростью капель 140 л/м²/ч

Оборудование для испытаний авиационной электроники на защиту от капель по стандарту DO-160G со скоростью капель 140 л/м²/ч

Наименование марки:	Sinuo
Номер модели:	СН4423
МОК:	1
Цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Время тестирования:

0-99.9 мин.

Высота капель:

0-500 мм

Скорость капель:

140 л/м2/ч

Расстояние между каплями:

25 мм × 25 мм

Зона капания:

WD=800×800 мм

Диаметр капельницы:

00,33 мм±0,01 мм

Внутренняя коробка:

WDH = 1000 × 1000 мм × 1000 мм

Внешняя коробка:

WDH=1280×2050mm×2150mm

Упаковывая детали:

фанерный корпус

Поставка способности:

10 комплектов в месяц

Выделить:

Камера для испытаний на каплепадение со скоростью 140 л/м²/ч и функцией защиты от капель

камера для испытаний на водонепроницаемость с высотой капания 0-500 мм

оборудование для испытаний на каплепадение из нержавеющей стали SUS304

Описание продукта

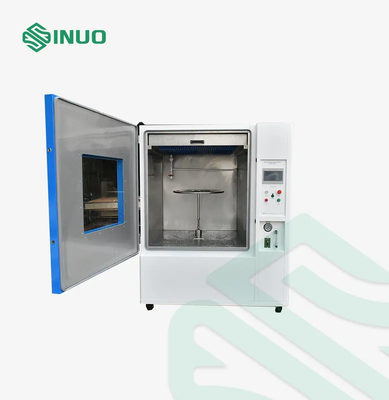

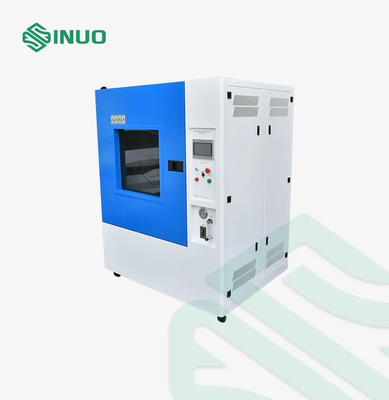

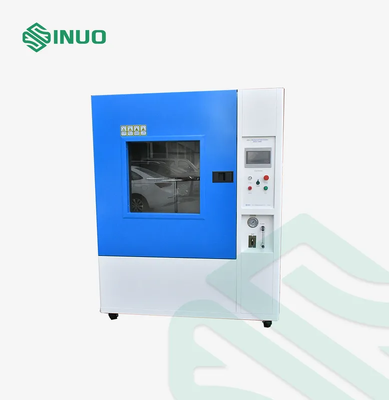

DO-160G Оборудование для испытаний противокапельной электроники гражданской авиации

Обзор продукции

Оборудование DO-160G для испытаний противокапельной электроники гражданской авиации предназначено для испытаний на водонепроницаемость бортового оборудования и авиационной электроники, подвергающихся воздействию падающей или капельной воды во время эксплуатации воздушного судна..

Система моделирует контролируемую среду капельной воды над пробы и помогает оценить, могут ли корпус и оборудование поддерживать требуемую производительность после воздействия воды.

Цель испытания

Испытание предназначено для проверки того, может ли авиационное оборудование типа W поддерживать надлежащую производительность при воздействии воды.Он оценивает защитную эффективность корпуса продукта от капель воды..

Принцип испытания

Оборудование контролирует поток водоснабжения для достижения требуемой скорости капель 140 л/м2/ч.Он генерирует равномерный поток воды по всей поверхности корпуса для испытания образца для моделирования указанной среды капельного потока..

Структура и особенности оборудования

Система контролирует поток воды для поддержания скорости капель 140 л/м2/ч и обеспечивает равномерное распределение воды по всей поверхности корпуса для отбора проб.

Силовое питание

Обменное давление 220 В ±5%, 50 Гц

Окружающая среда

Оборудование должно быть установлено и использоваться в следующих условиях:

Положение	Требование
Температура окружающей среды	15°35°C
Относительная влажность	25~75% рН
Атмосферное давление	86 ‰ 106 кПа (860 ‰ 1060 mbar)
Установка	Плоская земля с подходящим освещением
Электрическая безопасность	водонепроницаемый выключатель или розетка
Вода и канализация	Хорошие водозаборные и водоотведения

Источник воды

Использовать чистую воду или воду из-под крана без примесей.

Технические параметры:

Управление и эксплуатация	Интеллектуальная система управления ПЛК и сенсорным экраном
Внутренние и внешние размеры ящика	Внутренняя коробка WDH=1000×1000mm×1000mm, наружная коробка WDH=1280×2050mm×2150mm
Площадь испытания капель	WD=800×800mm, другие размеры могут быть настроены
Высота капель	Расстояние между иглой и образцом составляет 0-500mm, путем регулирования высоты поворотного стола или поднятия образца
Скорость капель (течение воды)	140 л/м2/ч, автоматическая регулировка, ссылка на стандартную фигуру А, оборудование использует электронный счетчик потока для управления количеством воды, впрыскаемой в резервуар воды,чтобы выпуск воды иглы соответствовал стандартным требованиям
Схематический чертеж
Диаметр отверстия для дождевых капель	00,33 мм±0,01 мм
Расстояние между каплями	25мм×25мм, матричное расположение
Мониторинг температуры жидкости, мониторинга температуры окружающей среды,	Устройство оснащено термостатом, который может нагревать образец. Убедитесь, что температура образца не менее чем на 10°C выше температуры воды.Температурные параметры ограничены в соответствии с JJF1101Убедитесь в равномерности температуры в экспериментальной камере.

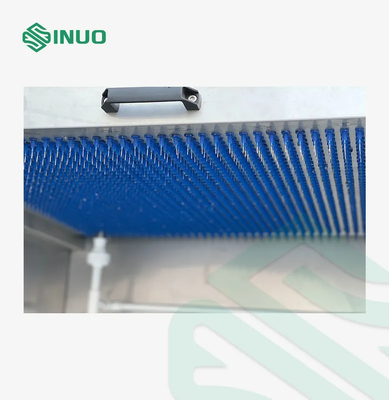

Местонахождение капельницы	Расположен на верхней части внутренней коробки, фиксированное положение.
Время испытания	0-99.9 мин, можно настроить.
Материал коробки	Внутренняя коробка изготовлена из нержавеющей стали SUS304.
Система циркуляции воды	Впускная вода имеет очистительное фильтрующее устройство, а вода, какая капельничает в результате испытания, автоматически собирается в резервуар воды через шасси и может быть переработана.
Защита безопасности	Защита фазовой последовательности, защита от утечек, защита от нехватки воды, аномальная защита
