Система испытаний давления в корпусе батареи по пункту 19.10 IEC 63370

Пункт 19.10 стандарта IEC 63370Система испытаний корпуса аккумулятора на давление

Система испытаний корпуса аккумулятора на давление предназначена для оценки механической прочности и устойчивости к давлению корпусов аккумуляторов, используемых в устройствах с питанием от аккумуляторов с литий-ионной химией.

В соответствии с пунктом 19.10 стандарта IEC 63370, это оборудование имитирует нештатные условия сброса давления аккумулятора, создавая контролируемое внутреннее давление для проверки способности корпуса аккумулятора выдерживать давление, возникающее в аварийной ситуации.

Это лабораторное оборудование для испытаний безопасности аккумуляторов подходит для производителей, сертификационных лабораторий и научно-исследовательских учреждений, проводящих испытания корпусов аккумуляторов на давление, оценку безопасности литиевых аккумуляторов и проверку соответствия стандартам IEC.

• Разработано в соответствии с требованиями безопасности аккумуляторов по пункту 19.10 стандарта IEC 63370
• Подходит для полных аккумуляторных блоков с литий-ионной химией
• Система ручного наддува с точным контролем давления
• Регулируемый объем впрыска газа для различных требований испытаний
• Проверка давления с помощью высокоточного механического манометра
• Компактная настольная конструкция, подходящая для лабораторных условий
• Надежное решение для испытаний безопасности устройств с питанием от аккумуляторов

Образец подвергается давлению с помощью ручного насоса до достижения начального давления 2070 кПа ±10%. Давление контролируется встроенным манометром, а механизм хода поршня регулирует процесс регулировки давления.

После достижения заданного начального давления через отверстие диаметром 2,85 ±0,05 мм впрыскивается требуемый объем воздуха в соответствии с требованием стандарта. Затем контролируется процесс снижения давления, и внутреннее давление должно снизиться до уровня ниже 70 кПа в течение 30 секунд.

В ручной версии объем впрыскиваемого воздуха контролируется оператором в соответствии с требованием испытания.

Область применения образца, назначение, принцип, конструкция и условия эксплуатации
Образец испытания и ограничения	Полные аккумуляторы с литий-ионной химией.
Цель испытания	Используется для измерения устойчивости к давлению корпуса устройств с питанием от аккумуляторов, оснащенных полными аккумуляторами с литий-ионной химией. Испытание проверяет, может ли корпус выдерживать давление, создаваемое при сбросе давления аккумулятора в аварийной ситуации, и оценивает прочность корпуса.

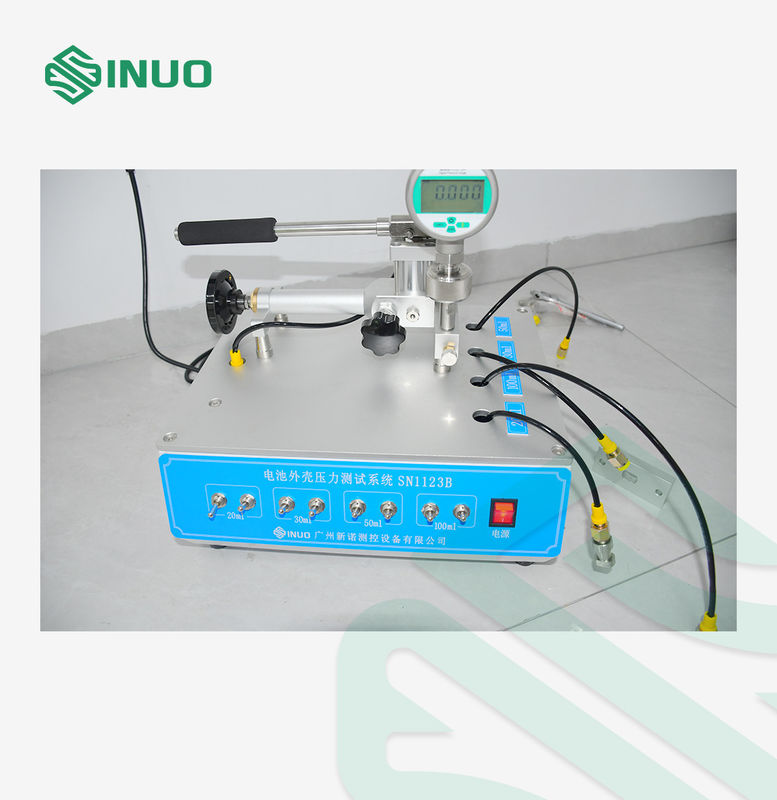

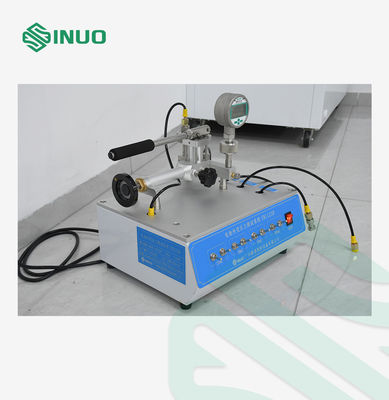

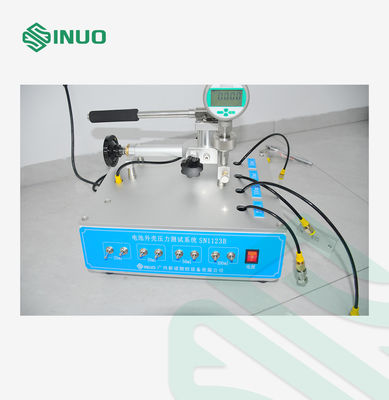

Конструкция оборудования	Оборудование имеет коробчатую конструкцию с ручным управлением и индикацией манометра. Объем газа может регулироваться в соответствии с требованиями испытаний. Оно отличается простотой эксплуатации и компактным внешним видом, сочетая в себе преимущества аналогичных продуктов по всему миру. Размеры: примерно 800 * 500 * 600 мм (Ш * В * Г) Вес: примерно 80 кг
Условия эксплуатации	Источник питания: переменный ток 220 В ±10%/50–60 Гц; Условия эксплуатации: рабочая температура 0–40 °C, влажность 30%–90%;
Технические характеристики
Модель	SN1123B
Станция	Одноместная
Метод электрического управления	Ручное управление, кнопочное управление и индикация манометра
Метод привода	Ручной наддув
Испытательная среда	Газ
Испытательное давление	0,01–2,5 МПа; отображается на манометре
Время испытания	Ручное управление
Процесс испытания	Ручная установка/снятие образца и ручное управление процессом
Уплотнительный разъем	Стандартная комплектация: один комплект; диаметр отверстия: 2,85 ±0,05 мм
Размеры и вес оборудования	Д*Ш*В = 800*500*600 мм, вес: примерно 80 кг
Объем впрыска воздуха	20,30,50,100 мл
Условия эксплуатации	Атмосферное давление: 80–106 кПа; Температура окружающей среды: 5–40 °C; Относительная влажность: 20–80% относительной влажности. Оборудование должно быть установлено в среде, свободной от сильных сотрясений или вибраций, электромагнитных помех, пыли, взрывоопасных газов и коррозионных газов, с хорошей вентиляцией и условиями теплоотвода.

• Испытания безопасности устройств с питанием от литиевых аккумуляторов
• Проверка механической прочности корпуса аккумулятора
• Испытания на соответствие пункту 19.10 стандарта IEC 63370
• Разработка перезаряжаемых аккумуляторных продуктов
• Лаборатории сертификации безопасности аккумуляторов
• Производители бытовой техники
• Производители устройств с питанием от аккумуляторов
