Высокоэнергетический маятник с маятником для проверки соответствия IEC 61851-1 и испытаний IK06-IK11

Высокоэнергетический маятник с маятником для проверки соответствия IEC 61851-1 и испытаний IK06-IK11

Наименование марки:	Sinuo
Номер модели:	SNQC1008
МОК:	1
Цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Энергия удара:

Маятник: 2/5/10/20/50 Дж; Вертикально: 2/5/10/20/50 Дж (опция)

Удар массовый:

500 г, 1,7 кг, 5 кг, 10 кг (±2%)

Пендальная трубка:

Длина: 1000 м², внешний диаметр: стальная труба 15,9 мм.

Высота удара:

Электрическая регулировка вверх и вниз，Ход: 300–1800 мм.

Высота падения:

0–500 мм с индикацией шкалы

Система передачи:

Прецизионный ШВП + линейная направляющая

Упаковывая детали:

фанерный корпус

Поставка способности:

10 комплектов в месяц

Выделить:

Тестер ударного воздействия на соответствие требованиям IEC 61851-1

IK06-IK11 Испытательный тестер маятникового молотка

Тестер механического удара высокой энергии

Описание продукта

Высокоэнергетический маятник с маятником для зарядки электромобилей Испытание по коду IEC 61851-1 IK

Обзор продукции

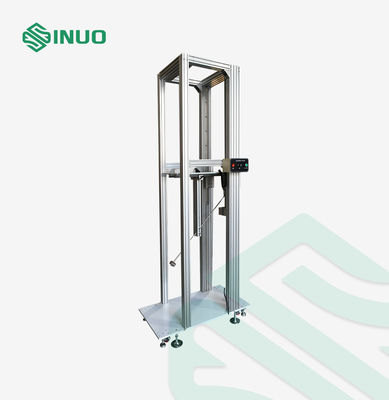

SNQC1008 High Energy Pendulum Hammer Impact Tester предназначен для испытаний механической прочности и устойчивости к ударам зарядных станций электромобилей, электрических корпусов, шкафов распределения электроэнергии,Счетные ящики, и шкафы коммутаторов.

Соответствие требованиям IEC 60068-2-75, IEC 62262 IK по защите от ударов и пункту 12 IEC 61851-111, испытатель оценивает способность корпусов оборудования выдерживать внешние механические воздействия с помощью контролируемых маятников и вертикальных ударных испытаний молотком.

SNQC1008 широко используется производителями зарядных устройств для электромобилей, производителями электрооборудования, испытательными лабораториями и исследовательскими и опытно-конструкторскими центрами для проверки воздействия IK и оценки долговечности корпуса.

Основные применения

Область применения	Типичные образцы для испытаний
Испытание заряда электромобилей	Станции зарядки переменного тока, станции зарядки постоянного тока, корпуса EVSE
Испытание воздействия на электрический корпус	Счетные ящики, распределительные шкафы, шкафы коммутаторов
Испытания промышленной электробезопасности	Электроэлектронное оборудование для питания и наружные электрические корпуса
Испытания в лаборатории сертификации	Проверка уровня защиты ИК в соответствии со стандартами IEC

Применимые стандарты и положения:

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

Сфера применения образца, применение, принцип, структура и рабочая среда

Специфика и ограничения	Станции зарядки электромобилей; шкафы распределения электроэнергии; шкафы для измерения; шкафы для коммутаторов
Принцип испытания	Испытание Eha ((испытание с маятником с маятником): ударный элемент свободно выпускается с заданной высоты через 1-метровую маятничную трубку и поражает образец в самой низкой точке пути маятника.Энергия удара генерируется путем преобразования гравитационной потенциальной энергии в кинетическую энергию, тем самым достигая цели испытаний на удар на образце. Испытание Ehc (испытание вертикальным молотом): ударный элемент свободно выпускается с заданной высоты через направляющую трубку и поражает образец в самой низкой точке вертикального пути.Энергия удара генерируется путем преобразования гравитационной потенциальной энергии в кинетическую энергию, тем самым достигая цели испытаний на удар на образце.
Структура и особенности	Конструкция тележки с вертикально регулируемой крепкой и углом удара, подходящей для различных размеров зарядных станций электромобилей и требований к высоте удара.
Окружающая среда	Общие размеры:W1300D600H3200mm;вес: Приблизительно 250 кг

Основные характеристикиОграничения

Модель	SNQC1008	SNQC1008A	SNQC1008B
Контроль и операция.	Работа кнопкой	Управление ПЛК, работа с сенсорным экраном	Управление ПЛК, работа с сенсорным экраном
Образец платформы	Нет, нет.	Да, да.	Да, да.
Функция предотвращения вторичного воздействия	Да, да.	Да, да.	Да, да.
Диапазон пробы для испытаний	Счетные ящики Стенные и пьедестальные зарядные станции переменного тока (требуется пробная платформа) Станции зарядки постоянного тока типа шкафа Примечание: Максимальный размер зарядных станций, установленных на выборочной платформе, не должен превышать W × D × H = 1 × 1 × 2,0 м. Высота стоящих на полу зарядных станций не должна превышать 2,0 м.
Испытательные предметы	Испытание воздействия маятника (боковое воздействие) Испытание вертикального удара молотком (нападение сверху, необязательно)
Система привода	Подъем: двигатель + привод редуктора Механизм высвобождения: электромагнитное высвобождение
Система передачи	Точный шаровой винт + линейная проводная рельса
Энергия воздействия	Маятник маятника: 2 J, 5 J, 10 J, 20 J, 50 J Вертикальный молоток: 2 J, 5 J, 10 J, 20 J, 50 J (необязательно)
Эквивалентная масса элементов удара	Маятник маятника: 500 грамм,1.7kg,5kg,5kg,10kg±2%, ((Угловая ударная головка необязательна) Вертикальный молоток: 500 грамм,10,7 кг,5 кг,5 кг,10 кг±2% (необязательно) Строительство из нержавеющей стали
Пендальная трубка	Длина:1000 мм,Внешний диаметр: 15,9 мм стальной трубы Длина:1000 мм,Внешний диаметр: 10,0 мм стальной трубы
Вертикальный рукав молотка	Рукав с различными головами молотков, трубка из нержавеющей стали
Высота ударного положения образца (высота подъема маятника)	Электрически регулируемый вверх и вниз,Удар: 300 ≈ 1800 мм
Высота удара вертикального молота	500-2000 мм

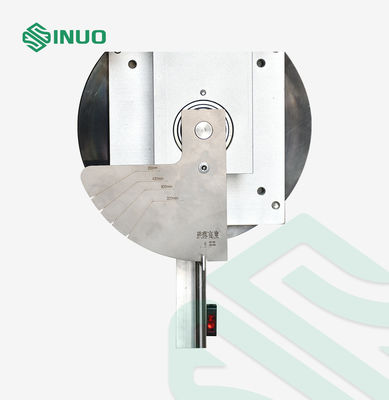

Высота падения (высота удара маятника)	0 ‰ 500 мм, с указанием шкалы, соответствующей углу вращения маятника; маятник может вращаться от 0° до 90°

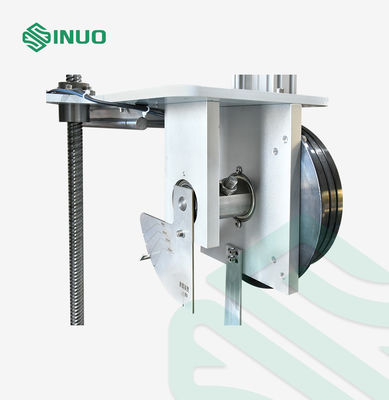

Закрепление и высвобождение ударного элемента	Электромагнитный механизм крепления и освобождения типа булавки
Базовая пластина	Плитка из толстой несущей стали
Способ перемещения	Оснащенные поддерживающими ногами и колесами, позволяющими передвигаться до требуемого положения удара.
Факультативная функция	Функция предотвращения вторичного воздействия
Приложение	Справочная таблица для выбора энергии удара и элементов удара

Таблицы приложения:Таблица 1 Характеристики элементов воздействия

Энергия/J	≤ 1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Эквивалентная масса ± 2% кг	0.25(0.2)	0.5	1.7	5	5	10
Материал	Нилон	Сталь
R/mm	10	25	25	50	50	50
D/mm	18.5 ((20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
L/мм	Определяется по эквивалентной массе, см. Приложение А.

Таблица 2 Высота падения

Энергия/J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Эквивалентная масса/кг	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Высота падения ± 1% мм	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Примечание 1: см. Примечание к пункту 3.2.2. Примечание 2:Единица энергии джоуля (J) в данной части получена из стандартного гравитационного ускорения (g), где округлое значение g принимается как 10 м/с2.

Таблица 3 Связь между кодом ИК и соответствующей энергией удара

Код IK

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

Энергия воздействия/J

а)

0.14

0.2

0.35

0.5

0.7

Примечание:IK11 предназначен для специальных корпусов или защитных решеток, используемых в чрезвычайно суровых наружных условиях.ИК11 не заменяет испытание на песочнице..

a В соответствии с настоящим стандартом не обеспечивается никакая защита.

Почему выбрать SNQC1008?

Специально предназначенные для испытаний механических ударов на зарядных станциях электромобилей
Поддерживает проверку соответствия пункту 12.11 IEC 61851-1
Покрывает испытания защиты от ударов IK06 IK11
Подходит для мировых производителей EVSE и сертификационных лабораторий
Сочетает в себе высокоэнергетические возможности воздействия с точным управлением позиционированием
Доступен с автоматизацией сенсорного экрана PLC для эффективной работы лаборатории
