IEC 62133 Камера испытаний на раздавление батареи и проникновение гвоздей для испытаний безопасности лития

В условиях быстрого развития электромобилей, систем хранения энергии и применения литий-ионных аккумуляторов обеспечение безопасности аккумуляторов стало важнейшей задачей для производителей во всем мире.

Испытания на раздавливание аккумулятора и испытание на проникновение гвоздя имитируют экстремальные условия механического воздействия, чтобы оценить устойчивость аккумулятора к деформации, внутренним коротким замыканиям и рискам термического выхода из-под контроля.

Это тестирование помогает производителям аккумуляторов и лабораториям:

• Проверка безопасности аккумуляторов перед массовым производством
• Оптимизация конструкции элементов и аккумуляторных блоков
• Снизить риски, вызванные механическими повреждениями
• Достичь соответствия международным стандартам безопасности аккумуляторов.
• Повышение надежности электромобилей и систем хранения энергии

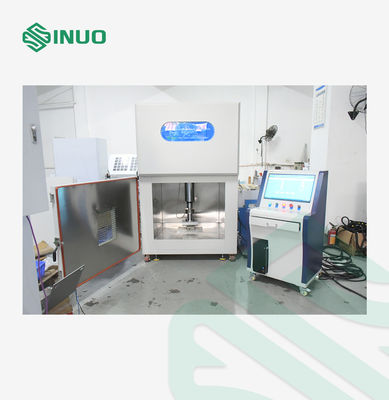

Камера для испытаний на раздавливание и проникновение гвоздей в аккумуляторы предназначена для оценки показателей безопасности литий-ионных аккумуляторов, аккумуляторных элементов и аккумуляторных модулей электромобилей в условиях экстремального механического воздействия.

Во время транспортировки, зарядки, аварий или перегрева литиевые батареи могут пострадать от внешнего воздействия, деформации сжатия или внутреннего короткого замыкания. Испытания на раздавливание и проникновение гвоздей имитируют эти опасные условия для проверки структурной безопасности батареи, реакции на напряжение, устойчивости к деформации и термического поведения.

Эта испытательная система широко используется производителями литиевых аккумуляторов, поставщиками аккумуляторов для электромобилей, автомобильными лабораториями и сторонними сертификационными организациями для оценки безопасности аккумуляторов и испытаний на соответствие требованиям.

Оборудование соответствует международным стандартам тестирования аккумуляторов, включая SAE J2464, IEC 62133 и ISO 12405-4:2018, предоставляя надежные данные испытаний для проверки безопасности аккумуляторов.

Образец батареи сжимается с использованием контролируемой силы или величины деформации для имитации механического повреждения, вызванного столкновением транспортного средства или внешним давлением.

В ходе тестирования система отслеживает:

• Сокрушающая сила
• Деформация смещения
• Изменение напряжения батареи
• Изменение температуры

Испытание автоматически прекращается при достижении заданного условия, например:

• Требуемая сила сжатия
• Максимальная деформация
• Падение напряжения до заданного значения

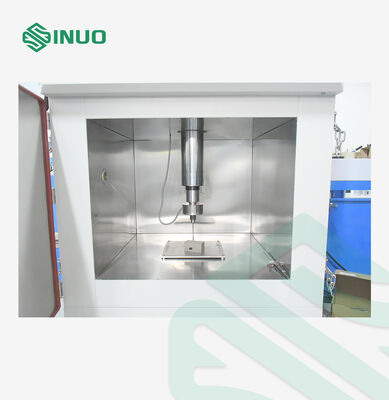

Стальной гвоздь проникает в аккумуляторную ячейку с контролируемой скоростью, чтобы имитировать условия внутреннего короткого замыкания.

Система записывает:

• Изменение напряжения
• Повышение температуры
• Смещение проникновения
• Данные тестовой кривой

Это помогает оценить устойчивость батареи к тепловому разгону и угрозам безопасности.

Система обеспечивает гибкое управление испытаниями с несколькими критериями автоматической остановки, обеспечивая точную и надежную оценку безопасности аккумуляторов.

Поддерживаемые условия остановки:

• Контроль давления
• Контроль смещения (деформации)
• Контроль напряжения

Несколько условий можно комбинировать в соответствии с различными требованиями к тестированию аккумуляторов. Тест автоматически прекращается при достижении любого заданного условия, что повышает эффективность и безопасность тестирования.

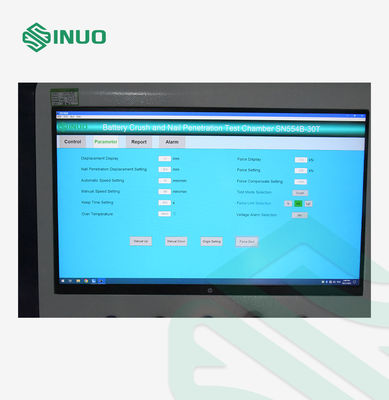

Интегрированная система управления постоянно отслеживает и записывает ключевые параметры испытаний на протяжении всего процесса.

Параметры мониторинга в реальном времени:

• Сокрушающая сила
• Деформация смещения
• Температура батареи
• Изменение напряжения
• Тестовая скорость

Все данные испытаний, кривые и результаты можно сохранять, сравнивать и экспортировать для дальнейшего анализа и составления отчетов.

Камера, разработанная специально для испытаний на неправильное использование литиевых батарей, включает в себя множество функций защиты, позволяющих минимизировать эксплуатационные риски.

Функции безопасности включают в себя:

• Взрывозащищенное смотровое окно
• Автоматическая конструкция сброса давления
• Система дымоудаления
• Аварийный выключатель
• Электрическая защита от перегрузки

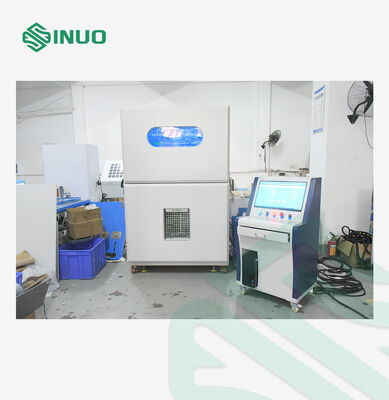

Система управления отделена от испытательной камеры, что позволяет операторам проводить испытания батареи на раздавливание и проникновение гвоздей с безопасного расстояния.

Такая конструкция дистанционного управления помогает защитить персонал от потенциальных опасностей, таких как:

• Разрыв аккумулятора
• Выбросы дыма
• Тепловые явления
