| Наименование марки: | Sinuo |
| Номер модели: | SN2601 |
| МОК: | 1 |
| цена: | Customized |
| Условия оплаты: | Т/Т |
| Способность к поставкам: | 10 комплектов в месяц |

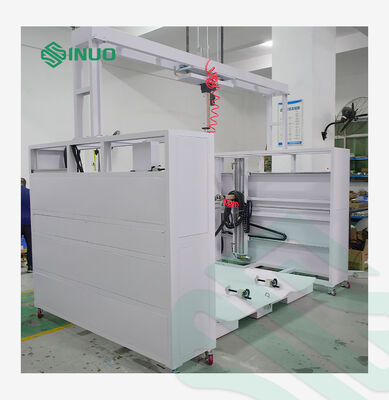

Этот испытательный стенд для статических нагрузок в основном используется для испытаний на механическую нагрузку и связанных с ними исследовательских испытаний низковольтных счетчиковых ящиков, сборных подстанций и корпусов электрооборудования. Он позволяет удобно проводить испытания механических свойств различных типов счетчиковых ящиков, включая металлические, неметаллические и кабельные распределительные ящики.
Он оснащен интегрированным интеллектуальным ПЛК с центральным управлением и сенсорным экраном для отображения и управления. Данные испытаний могут генерировать кривые зависимости силы от времени. Параметры устанавливаются через интерфейс сенсорного экрана, а весь процесс испытаний проходит автоматически. Давление может автоматически прикладываться сбоку и сверху. Совместим с образцами различных размеров, является надежным предпочтительным оборудованием для испытательных учреждений и лабораторий.
Этот испытательный стенд для статических нагрузок разработан и изготовлен в соответствии с нижеприведенными международными и отраслевыми стандартами:

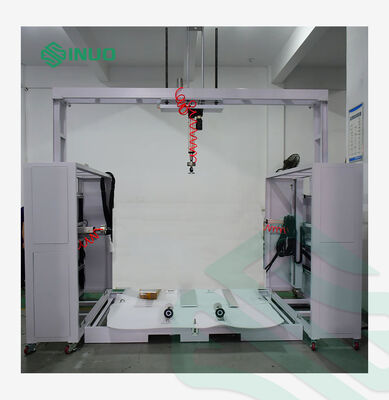

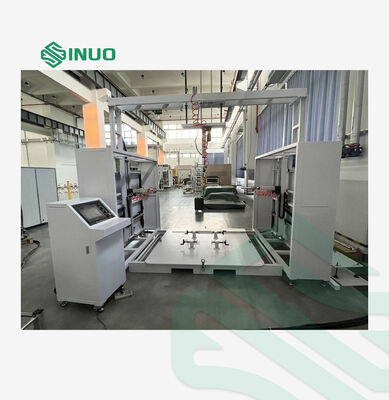

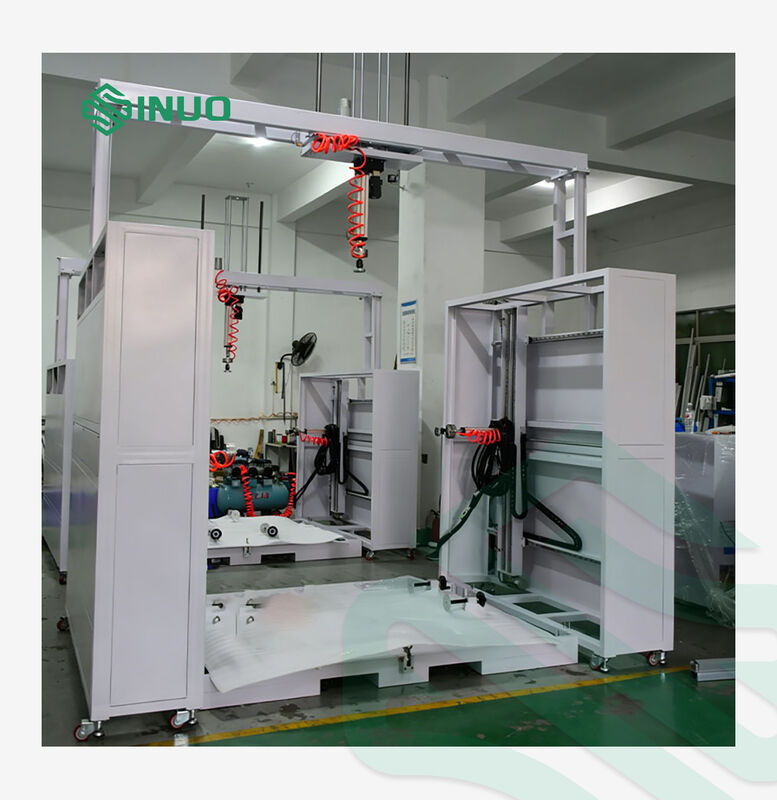

Этот испытательный стенд имеет полузакрытую конструкцию, состоящую из горизонтального и вертикального участков нагружения. Каждый приводной механизм может свободно перемещаться в плоскости с 3 степенями свободы. Три приводных механизма совместно реализуют мобильное нагружение с 8 степенями свободы.
Высота поперечной балки регулируется ступенчато с помощью монтажных отверстий. Базовое крепление может перемещаться вперед, назад, влево и вправо для зажима. Он оснащен тисками, и небольшие образцы могут вращаться с надежной фиксацией.
Для различных изделий конфигурируются специальные зажимные блоки для облегчения фиксации. Различные испытательные прижимные плиты поставляются в соответствии со стандартами для различных испытательных элементов.
Схема конструкции оборудования показана ниже:
| Источник питания | Переменный ток 220 В / 50 Гц |
| Управление и эксплуатация | Интеллектуальное управление ПЛК, управление через цветной сенсорный экран |
| Приводная система | Сила прикладывается серводвигателем + электрическим цилиндром; регулировка положения приводится в движение двигателем |
| Трансмиссионная система | Прецизионный шарико-винтовой механизм + линейная направляющая |
| Конструкция рамы оборудования | Платформа + полузакрытая конструкция. Левый и правый горизонтальные манипуляторы установлены на полузакрытой раме; вертикальный манипулятор установлен на поперечной балке |
| Допустимый диапазон размеров образца |
Однофазный 15-метровый ящик: В1100*Ш1445*Г1700 мм Однофазный собранный счетчиковый ящик на 1 единицу: В520*Ш210*Г140 мм
|
| Испытательные элементы |
|
| Основные параметры производительности для испытательных элементов 1, 2, 3 и 4 | |
| Механизм нагружения | 2 горизонтальных канала, 1 вертикальный канал |
| Диапазон перемещения |
3 оси с 8 степенями свободы Левый горизонтальный манипулятор: перемещается вверх, вниз, вперед и назад, прикладывает силу посредством перемещения влево-вправо Правый горизонтальный манипулятор: перемещается вверх, вниз, вперед и назад, прикладывает силу посредством перемещения влево-вправо Вертикальный манипулятор: перемещается вверх и вниз для приложения силы |
| Ход горизонтального электрического цилиндра | 400 мм |
| Режим нагружения | Электрический привод |
| Диапазон приложения силы | Вертикальный: 0–10 кН; Горизонтальный: 0–2 кН |
| Разрешение по силе | 0,1 Н |
| Скорость приложения силы | 0,1–50 мм/с |
| Разрешение по перемещению | 0,01 мм |
| Отображение значения силы | Отображение в реальном времени на сенсорном экране с интерфейсом кривой зависимости силы от времени для мониторинга в реальном времени |
| Испытательный индентор | 3 шт. испытательных инденторов диаметром 10 мм |
| Испытание на сопротивление статическим нагрузкам (IEC 61439-5, Раздел 10.2.101.2) |
(Схематический чертеж прижимной плиты) |
| Основные параметры испытания на сопротивление кручению (IEC 61439-5, Раздел 8.2.101.1.3 и Раздел 10.2.101.4) |
(Схематический чертеж квадратной трубы) 3. Приложить силу 2×1000 Н через левый и правый горизонтальные манипуляторы с продолжительностью удержания силы 30 секунд. |
| Основные параметры испытания на механическую прочность дверей (IEC 61439-5, Раздел 10.2.101.6; Q/GDW11008-2013, Раздел 7.2.2.1.2; IEC 61439-5, Раздел 8.2.101.3) |
1. Приложить силу 50 Н (450 Н) или другую указанную нагрузку к верхнему краю двери на расстоянии 300 мм от петли, удерживая силу в течение 3 секунд или другого требуемого времени. 2. Размеры подъемного приспособления: длина 1100 мм, высота 120 мм, ширина 120 мм. 3. Установить испытательный образец с установленной задней панелью.
(Схематический чертеж задней панели) |
| Основные параметры испытания на осевую силу для металлических вставок (IEC 61439-5, Раздел 10.2.101.7) |
(Таблица 102)
(Универсальное подъемное кольцо + крюк для груза) |
| Испытание на жесткость шкафов и стоек (IEC 60297-1 Раздел 5.2.2; Q/GDW11008-2013 Раздел 7.2.2.1.1; IEC 61439-5 Раздел 8.2.101.1.1 пункт b) |
(Схематический чертеж прижимной плиты) |
| Испытание статической нагрузкой кронштейнов счетчиковых ящиков |
Соответствующий стандарт: IEC 61439-5 (Механическая прочность корпусов комплектных распределительных устройств низкого напряжения) 1. Оснащен 15 грузами по 40 Н, в комплекте с крюками из мягкой стальной проволоки |
| Соответствующие стандарты |
|
| Зажимное приспособление для образца |
Используется большая базовая плита с многопозиционными отверстиями для винтов, подходящая для большего количества типов испытательных образцов. Вращается от 4° до 90° с механическим позиционированием.
(Схематический чертеж монтажной базовой плиты) |
| Общие габариты оборудования |
Длина оборудования: 3,3 м, Ширина: 2,15 м, Высота: 3,1 м
|
Система имеет модульную конструкцию и изготовлена в строгом соответствии с требованиями стандартов. По возможности используются стандартизированные конструкции и компоненты для обеспечения оптимальной производительности и надежной технической поддержки. Управляемая ПЛК Mitsubishi, вся система отличается высокой надежностью и интеллектуальной работой. Она обладает четкой функциональной логикой, компактной структурой, привлекательным внешним видом и рациональной компоновкой, что облегчает техническое обслуживание и ежедневный уход. Проектирование и изготовление оборудования соответствуют общим техническим спецификациям заказчиков. Система разделена на следующие блоки:
Платформа для размещения образца:
Несущая платформа имеет цельную конструкцию с усиленными опорными стальными рамами и толстыми стальными плитами. Механизм зажима образца и подвижные узлы для левого и правого манипуляторов установлены на платформе.
Механизм приложения силы:
Система приложения силы состоит из трех комплектов манипуляторов: левого горизонтального манипулятора, правого горизонтального манипулятора и вертикального манипулятора. Каждый комплект состоит из серводвигателя в паре с прецизионным электрическим цилиндром. На переднем конце каждого манипулятора установлен высокоточный датчик силы. Нажимная головка имеет угловой плавающий универсальный шарнир, который обеспечивает автоматическое самоцентрирование для обеспечения полного контакта и стабильного приложения силы.
Трансмиссионный механизм:
Этот узел состоит из подвижных механизмов, соответствующих узлу приложения силы для прессования испытательных образцов. Соответствующие степени свободы проиллюстрированы на рисунке ниже:
Система управления:
Этот блок в основном состоит из процессора ПЛК, схем управления и основных управляющих компонентов. Все электрические компоненты управления системы централизованно установлены в одном шкафу, оборудованном устройствами вентиляции и вытяжки.
Этот блок использует ПЛК Mitsubishi для интеллектуального управления.
Оснащен собственным разработанным испытательным программным обеспечением; управление может осуществляться путем простых настроек параметров.
