IEC 62196-1 Система испытаний температурного подъема и заземления терминала зарядного соединителя

Все стандартные процедуры испытаний и логика оценки данных автоматически управляются системой.обеспечение удобства работы.

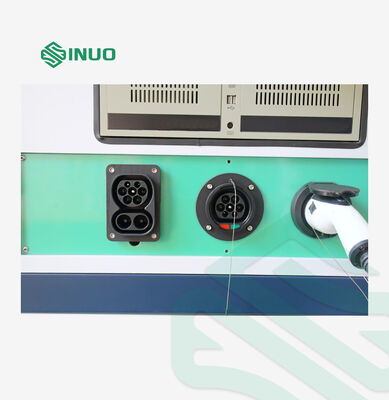

Данное устройство предназначено для оценки состояния поверхностного нагрева зарядных разъемов и электрических аксессуаров при загрузке номинальным током,и проверить, соответствует ли повышение температуры электродов стандартным требованиям.

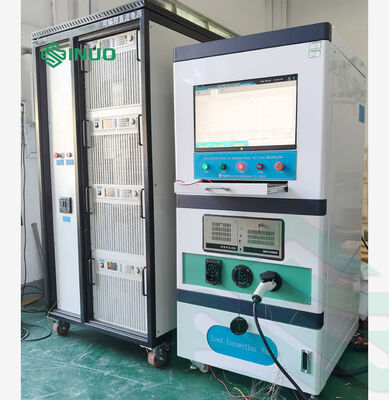

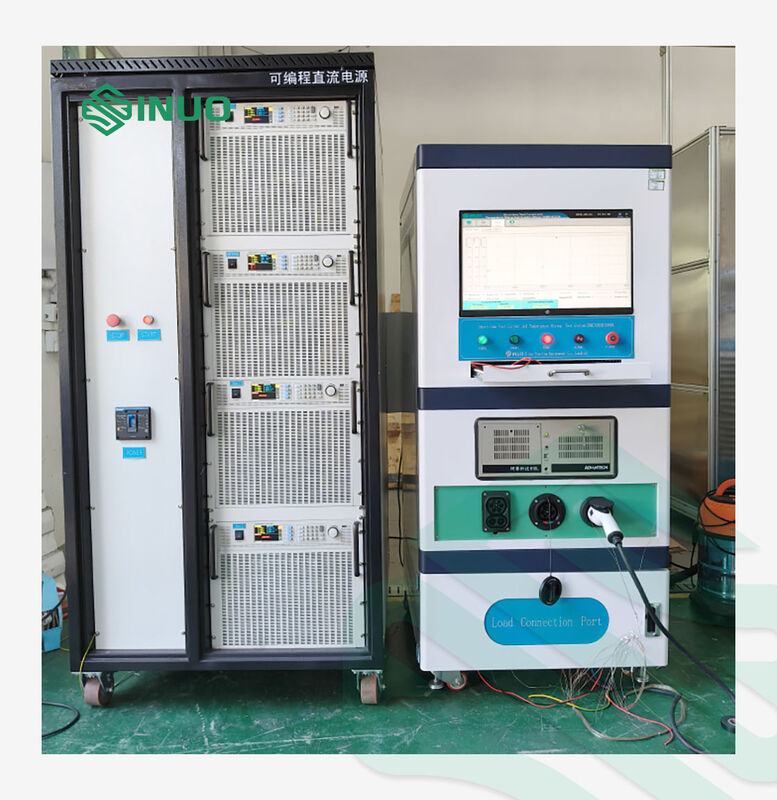

Испытатель повышения температуры в основном состоит из промышленной системы управления, двух наборов источников питания постоянного тока (один блок высокой мощности и один блок низкой мощности),многоканальный прибор для измерения температуры и интегрированный шкаф.
Как специальное оборудование для испытаний, интегрирующее несколько функциональных модулей, оно применимо к испытаниям повышения температуры для всех типов продуктов, требующих оценки повышения температуры.

1. Один источник питания постоянного тока в диапазоне от 0 до 100 А построен внутри шкафа управления, в то время как внешний источник питания постоянного тока 100 ~ 8000 А оборудован.Внешний источник питания связывается с кабинетом управления, который может обеспечивать непрерывный и стабильный выходный ток от 0 до 8000 А. Внешняя нагрузка не требуется, так как это устройство объединяет источник питания и электронную нагрузку в одном устройстве.Как выходный ток, так и время управления включением и выключением полностью регулируемы.


2.

   Встроенная модель 100A
   Управляющий кабинет оборудован встроенным 24-канальным сканером температуры, совместимым с термопарой типа K, E, R, B, N, T, J, S, WRE5-26 и WRE3-25.Он поддерживает входный сигнал 4 ‰ 20 мА с частотой отбора проб 1 Гц.

3.

   Система управления использует промышленный компьютер Advantech, который обладает высокой стабильностью и сильной эффективностью против помех.Он поставляется с различными встроенными интерфейсами для реализации связи со сканером температуры и постоянного тока питанияТемпературные сигналы и электрические сигналы изолированы и собираются независимо друг от друга, чтобы избежать пересечения.

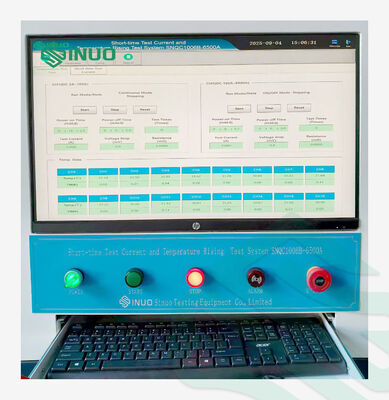

   Управляющий шкаф оснащен 21,5-дюймовым светодиодным цветовым сенсорным экраном с более чем 16 миллионами цветов, разрешением не менее 1280 × 800 и яркостью не менее 500 cd / m2.Экран может отображать кривые повышения температуры в режиме реального времени, а также выходное напряжение в режиме реального времени, выходный ток и выходная мощность.

4.

   Электрический источник постоянного тока высокого тока 8000A оснащен протяженными медными кабелями длиной 3 метра, которые могут удовлетворить требованиям максимальной передачи тока 8000A.

5.

   Как кабинет управления, так и источник питания постоянного тока высокого тока оснащены ногами каска для легкого перемещения и транспортировки.
   Общие размеры: ширина ≤ 1200 мм, глубина ≤ 1400 мм, высота ≤ 2000 мм, вес < 1000 кг.
