IEC 62196-1 Электромобильный зарядный соединитель, проверяющий выносливость и нормальную работу

IEC 62196-1 Электромобильный зарядный соединитель, проверяющий выносливость и нормальную работу

Наименование марки:	Sinuo
Номер модели:	SNQC1005A
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Станции:

Одна станция

Тестовый ход:

0–150 мм, регулируемый

Тестовая скорость:

0–850 мм/с

Диапазон измерения силы:

0~1000N

Режим работы:

Ручная или программно-управляемая работа

Режим вождения:

Серводвигатель с жидким покрытием и замком

Упаковывая детали:

фанера

Поставка способности:

10 комплектов в месяц

Описание продукта

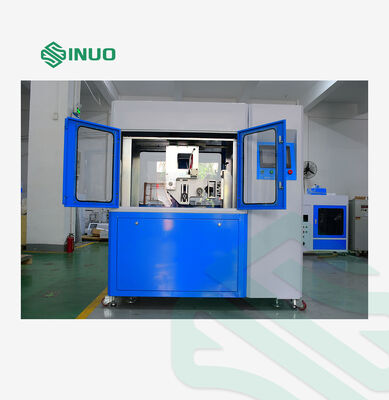

Разъем для зарядки электромобилей IEC 62196-1. Тестер выносливости при нормальной работе и разрыве цепи.

Информация о продукте

Этот тестер проверяет, могут ли электрические аксессуары, такие как интерфейсы зарядки электромобилей, промышленные вилки, розетки и соединители, выдерживать механические, электрические и термические нагрузки, возникающие во время нормальной работы, без чрезмерного износа или других вредных дефектов, чтобы подтвердить их надежность.

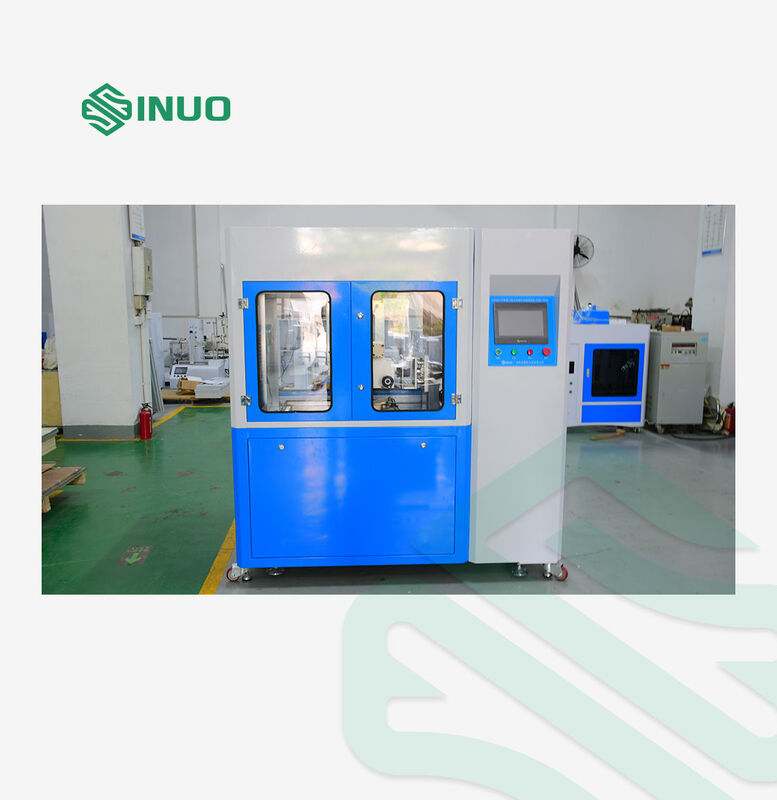

IEC 62196-1 Электромобильный зарядный соединитель, проверяющий выносливость и нормальную работу 0

Соответствующие стандарты и положения

• МЭК62196-1:2025.Вилки, розетки, автомобильные разъемы и автомобильные розетки. Проводящая зарядка электромобилей. Часть 1. Общие требования.пункты 22 и 23

• UL 2251, раздел 44.

Тестовые образцы и область применения

Разъемы для зарядки электромобилей, промышленные вилки, розетки и соединители.

Принцип тестирования

Приводимое в движение серводвигателем оборудование выполняет повторяющиеся линейные циклы вставки и извлечения тестовых образцов. Он поддерживает внешнюю электрическую нагрузку для проведения испытаний на включение и отключение. Параметры, включая продолжительность включения/выключения питания, скорость испытания, ход и угол, можно предварительно настроить с помощью сенсорного экрана.

Структура и особенности

Имеет встроенную раму машины, приводящуюся в движение серводвигателем с прецизионной передачей редуктора. Оснащен цветным сенсорным экраном с удобным управлением и мощными функциями цифрового дисплея, а также интеллектуальной системой управления ПЛК.

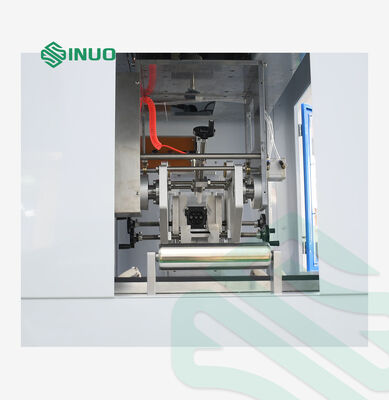

Он поставляется с регулируемыми по 3 осям приспособлениями, идеально подходящими для проверки срока службы разъемов зарядных пистолетов.

Технические параметры

Основные характеристики производительности
Тестовые предметы	а) Испытание на долговечность механического запирающего механизма б) Возможность анализа в) Нормальная работа (срок службы)
Объем тестовой выборки	Зарядные пистолеты переменного и постоянного тока
Станции	Одна станция
Режим электрического управления	Интеллектуальное интегрированное управление с помощью ПЛК Mitsubishi, управляемое через 7-дюймовый цветной сенсорный экран HMI.
Режим работы	Ручное или программное управление.
Функции	Способен моделировать нормальную работу интерфейсов зарядки. Он может включать в себя циклическое вставление/извлечение и разблокировку/блокировку механического запирающего устройства или проводить отдельные отдельные тесты. Скорость тестирования, продолжительность теста и количество циклов полностью программируются.
Режим вождения	Серводвигатели управляют вставкой/извлечением и вращательными движениями; Дополнительные воздушные цилиндры контролируют открытие и закрытие механизма блокировки.
Крепление образца и метод зажима	Механические зажимные приспособления с 3-осевой регулируемой структурой X/Y/Z. Положение зажима можно свободно регулировать, оно совместимо со стандартными разъемами для зарядки электромобилей переменного и постоянного тока Великобритании, США и ЕС.
Функция автоматического вращения	Встроенный механизм автоматического поворота на зажимной станции зарядного пистолета, поддерживающий вращение на 90°. Продолжительность удержания после вращения регулируется от 0 до 600 секунд.
Тестовые циклы	Программируемый диапазон: 0 ~ 999 999 циклов. Машина автоматически остановится, как только будет достигнут заданный целевой цикл.
Продолжительность замыкающего контакта	Регулируется от 1 до 999,9 секунды. Согласно стандартным требованиям, время удержания электрического контакта должно составлять не менее 2 с и не более 4 с.
Скорость ввода и вывода	Программируемый диапазон: 0–10 циклов в минуту (эквивалент 3,75 циклов/мин или 7,5 ходов/мин)
Тестовый ход	Регулируется в диапазоне 0–150 мм (при необходимости зазор между тестовой вилкой и розеткой должен составлять ≥50 мм)
Тестовая скорость	0–850 мм/с, настраивается напрямую с помощью сенсорного экрана
Отображение значения силы	Оснащен датчиком силы с диапазоном действия 100 кг для мониторинга силы в режиме реального времени. Он может генерировать кривые зависимости силы от времени, отображать максимальную силу введения, максимальную силу извлечения и значение силы в реальном времени. Диапазон измерения силы: 0 ~ 1000 Н Погрешность индикации: ≤±0,5% полной шкалы. Разрешение: ≤0,1 Н
Запирающее устройство	Имеет функцию автоматического нажатия механических запорных механизмов для имитации нормальных условий эксплуатации.
Резервуары для раствора	Предусмотрены три независимых резервуара для испытательной жидкости, в которых могут отдельно храниться моделируемые растворы, как определено в IEC 62196-1:2022: Таблица 10. Решение для моделирования кислотного дождя Таблица 11. Решение для моделирования соленой воды Таблица 13. Решение для моделирования мутной воды
Параметры жидкостного погружения	Программируемые параметры: циклы погружения, продолжительность погружения, время сушки на воздухе, циклы вставки/извлечения и общее количество циклов испытаний.
Нагрузка	Поддерживается подключение внешней нагрузки
Функция обнаружения	При подключении внешней нагрузки машина подает сигнал об обрыве цепи и записывает текущее количество циклов испытаний.
Безопасность Защита	Защита заземления, защита от короткого замыкания и защита от перегрузки
Операционная среда
Источник питания	220 В переменного тока ± 10 %, 50–60 Гц, 2 кВт
Рабочая температура	0–40°С
Диапазон влажности	30%–90%
Габаритные размеры	Прибл. Ш1000 × Г750 × В1200 мм
Масса	Прибл. 150 кг
