1000 Kgf Электромагнитная вибрационная испытательная машина 1-3000 Гц 300 кг полезной нагрузки Для испытаний IEC MIL GB

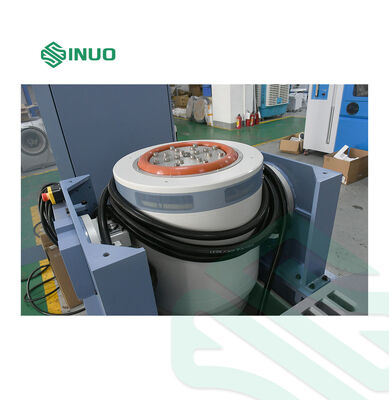

Параметры генератора электромагнитного возбуждения А11С24

Максимальная синусоидальная сила возбуждения

1000кг.ф пик

Максимальная случайная возбуждающая сила

1000 кг/с ср.м.с.

Максимальная ударная сила возбуждения

2000кг.ф пик

Частотный диапазон

1～3000 Гц

Максимальное смещение

51 мм пп

Максимальная скорость

2м/с

Максимальное ускорение

100G(980 м/с²)

Резонансная частота первого порядка

3200 Гц±5%

Эффективная нагрузка

300 кг

Частота виброизоляции

2,5 Гц

Диаметр подвижной катушки

Ф240 мм

Вес подвижной катушки

10 кг

Привинтить стол

16×М10

Утечка флюса

<10 гаусс

Допустимый эксцентриковый момент

300 Н·м

Размер оборудования

845x790x840 мм (без стола расширения)

Вес оборудования

Прибл. 1100 кг (без горизонтального стола)

Цифровой импульсный усилитель мощности LA12K

Выходная мощность

12кВА

Выходное напряжение

100В

Выходной ток

100А

Эффективность усилителя

≥90%

Частота переключения

116 кГц

Отношение сигнал/шум (SNR)

≥65 дБ

Уровень шума

≤70 дБ

Размер усилителя

880x590x1720 мм

Сервозащитная система

Функция

Температура, давление ветра, чрезмерное смещение, перенапряжение, перегрузка по току, пониженное входное напряжение, внешняя неисправность, источник питания управления, логическая ошибка, потеря входной фазы

Цифровой виброконтроллер ВКС-2

Конфигурация оборудования

2 одновременных входных канала, 1 выходной канал

Синусоидальный, случайный, классический шок

Управляющий компьютер

Оригинальный компьютер с 17-дюймовым ЖК-монитором, клавиатурой и оптической мышью.

Программное обеспечение

Благодаря двуязычному (китайскому и английскому) рабочему интерфейсу он поддерживает анализ во временной и частотной областях, управление источником сигнала, анализ синусоидальной развертки и многое другое. Он может автоматически генерировать отчеты об испытаниях в формате WORD и имеет функции отображения, хранения сигналов/данных, настройки параметров испытаний и анализа данных.

Датчик ускорения LTE C04A07

Диапазон частот: 1-8000 Гц

Чувствительность: 30 шт./г

Диапазон температур: -40–160 ℃

Вертикальный удлинительный стол VT80

Материал

Алюминиевый/магниевый сплав, поверхность жестко анодирована

Размер стола

800мм×800мм

Фиксированное отверстие

Винтовая втулка из нержавеющей стали M8, прочная и износостойкая.

Частота использования

Синус: 1000 Гц; Случайный: 1500 Гц

Масса

Около 67,5 кг

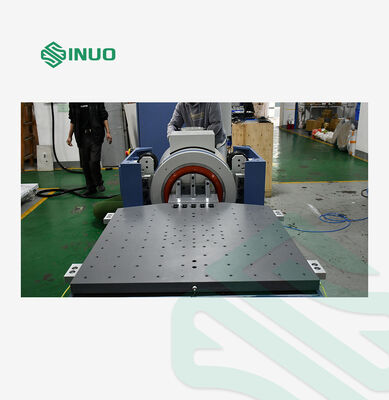

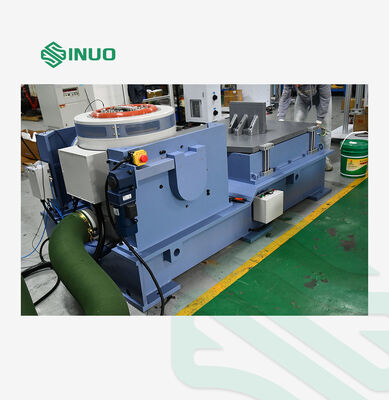

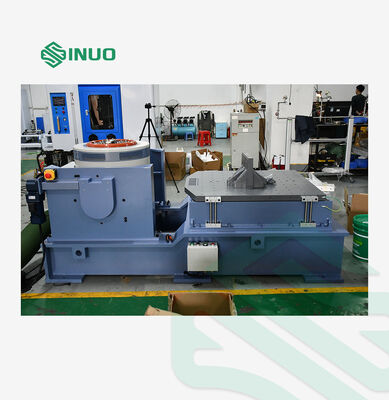

Горизонтальный стол для скольжения масляной пленки HG80

Материал

Алюминиевый/магниевый сплав, поверхность жестко анодирована

Размер стола

800мм×800мм

Фиксированное отверстие

Винтовая втулка из нержавеющей стали M8, прочная и износостойкая.

Частота использования

Синус: 2000 Гц; Случайный: 2000 Гц

Масса

Около 105 кг

Охлаждающий вентилятор B402 (включая глушитель)

Мощность вентилятора

4кВт

Скорость потока вентилятора

40,8 м³/мин

Давление вентилятора

0,049 кгс/см2

Электрические требования

Источник питания

3-фазный переменный ток 380 В/50 Гц, 25 кВА

Сжатый воздух

0,6 МПа

Сопротивление заземления

≤4 Ом
