Система испытаний синусовых и случайных вибраций с силой 700 кгф и таблицей 600 мм

С какими проблемами при испытаниях вибрации обычно сталкиваются клиенты?

Основная задача вибрационного тестирования заключается в том, как реалистично моделировать сложные условия, с которыми могут столкнуться продукты во время транспортировки, полета или фактической эксплуатации, такие как синусный провет,случайная вибрация, и условий удара, обеспечивая при этом соответствие международным стандартам, включая GB, GJB, MIL, IEC и другие.

В то же время многие клиенты не уверены, как выбрать подходящее оборудование в соответствии с их конкретными условиями испытаний, такими как диапазон частот, уровень ускорения и требования полезной нагрузки.

Это решение основано на комбинации электродинамического вибрационного шейкера A07S23, цифрового усилителя мощности переключения LA07K и контроллера VCSusb-2,вместе с вертикальным расширительным столом VT60 и горизонтальным скользящим столом HG60Он может полностью покрыть ваши необходимые требования к синусовому прочесу 1 4500 Гц, случайным вибрациям и испытаниям ударов, обеспечивая при этом синусовую силу 700 кгф и таблицу 600 × 600 мм.

Все конструкции соответствуют основным международным стандартам, таким как GB, MIL и IEC, и оснащены эффективным охлаждением, несколькими функциями защиты безопасности и автоматическими функциями генерации отчетов.

Какова основная конструкция вибрационной системы?

Ключ заключается в конструкции электромагнитного дрожащего устройства и его движущихся компонентов.

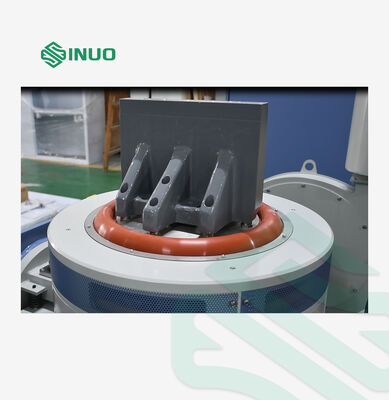

Электродинамическая шайба A07S23, которую мы предоставляем, имеет следующие основные характеристики:

• Силовые рейтинги
  • Синусная сила: 700 кгф
  • Случайная сила: 600 кгф
  • Ударная сила: 1200 кгф

• Большая пропускная способность
  • Максимальное смещение: 51 мм p-p
  • Подходит для испытаний большой амплитуды

• Высокочастотная реакция
  • Диапазон частот: 1 ‰ 4500 Гц

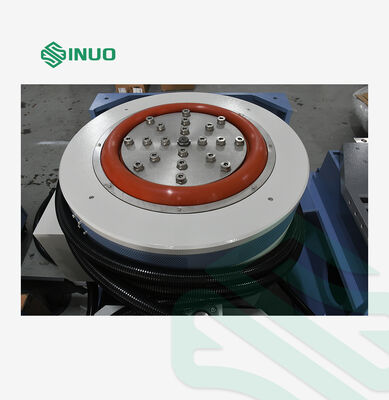

• Дизайн движущейся катушки
  • Диаметр: 230 мм
  • Вес: всего 7 кг.
  • Легкая конструкция обеспечивает превосходные высокочастотные характеристики
  • Изготовление с использованием литья и высокоточной ручной обработки
  • Оснащенная фотоэлектрической системой поддержки нагрузки и двумя подшипниками осевого направления
  • Эффективно уменьшает поперечные вибрации и улучшает долговечность

• Допустимый эксцентрический момент
  • 300 Н·м
  • Подходит для установки эксцентрической нагрузки

• Магнитная утечка
  • < 10 гаусов
  • Высокая эксплуатационная безопасность

Помимо самого шайбера, какие системы поддержки необходимы для полного решения испытаний?

Полная система испытаний вибрации требует как минимум следующих компонентов:

1. LA07K Дигитальный усилитель коммутационной мощности

• Выходная мощность: 7 КВА
• Эффективность: ≥ 90%
• На основе технологии IGBT
• Соответствует требованиям CE
• Соотношение сигнал-шум: ≥ 65 дБ
• Уровень шума: ≤ 70 дБ

2. B402S охлаждающий вентилятор (с глушителем)

• Мощность: 4 кВт
• Поток воздуха: 40,8 м3/мин

Корпус шейкера принимает:

• Каналы воздушного потока в медовой роще
• Двухслойные расщепленные воздухопроводные каналы

Это значительно повышает эффективность охлаждения.

3Поставлены две платформы для расширения

Таблица вертикального расширения VT60

• Размер: 600 × 600 мм
• Материал: сплав магния и алюминия
• Жесткая анодированная поверхность
• Оснащенные прокатными вставками из нержавеющей стали M8
• Используемая частота до 2000 Гц
• Вес: около 45 кг.

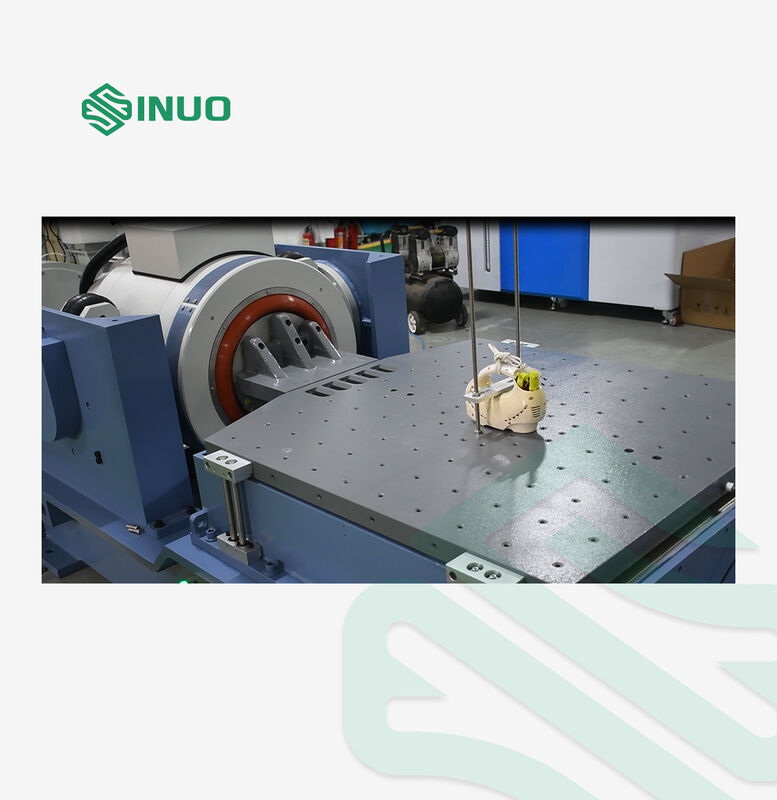

HG60 Горизонтальный сдвижной стол

• Размер: 600 × 600 мм
• Оснащенный основой из натурального гранита и независимой системой нефтеснабжения
• Обеспечивает высокое сопротивление моменту опрокидывания
• Также поддерживает работу до 2000 Гц

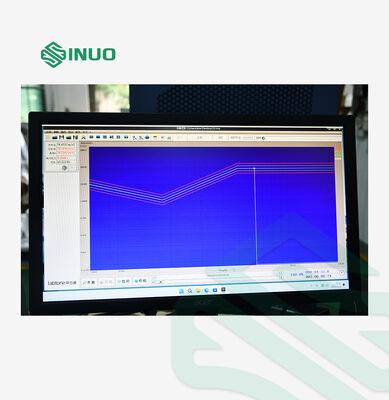

4. VCSusb-2 Цифровой вибрационный контроллер + Сервозащитная система

Характеристики контроллера

• 2 входных / 1 выходных канала
• 32-битный DSP с плавающей запятой
• 24-битный ADC/DAC
• Динамический диапазон > 90 дБ
• Поддерживает:
  • Анализ синуса
  • Случайные вибрации
  • Классические испытания на удар
• Появление отчетов Word/PDF на китайском и английском языках за один клик

Функции сервозащиты

Мониторинг в реальном времени:

• Температура
• Давление воздуха
• Перемещение
• Перенапряжение
• Сверхпоток
• Потеря фазы

Обеспечение безопасности как оборудования, так и образцов.

Фотоэлектрическая система автоцентрализации

Автоматически регулирует положение движущейся катушки для поддержания равновесия во время погрузки и разгрузки.

Какой уровень эффективности может достичь эта система?
